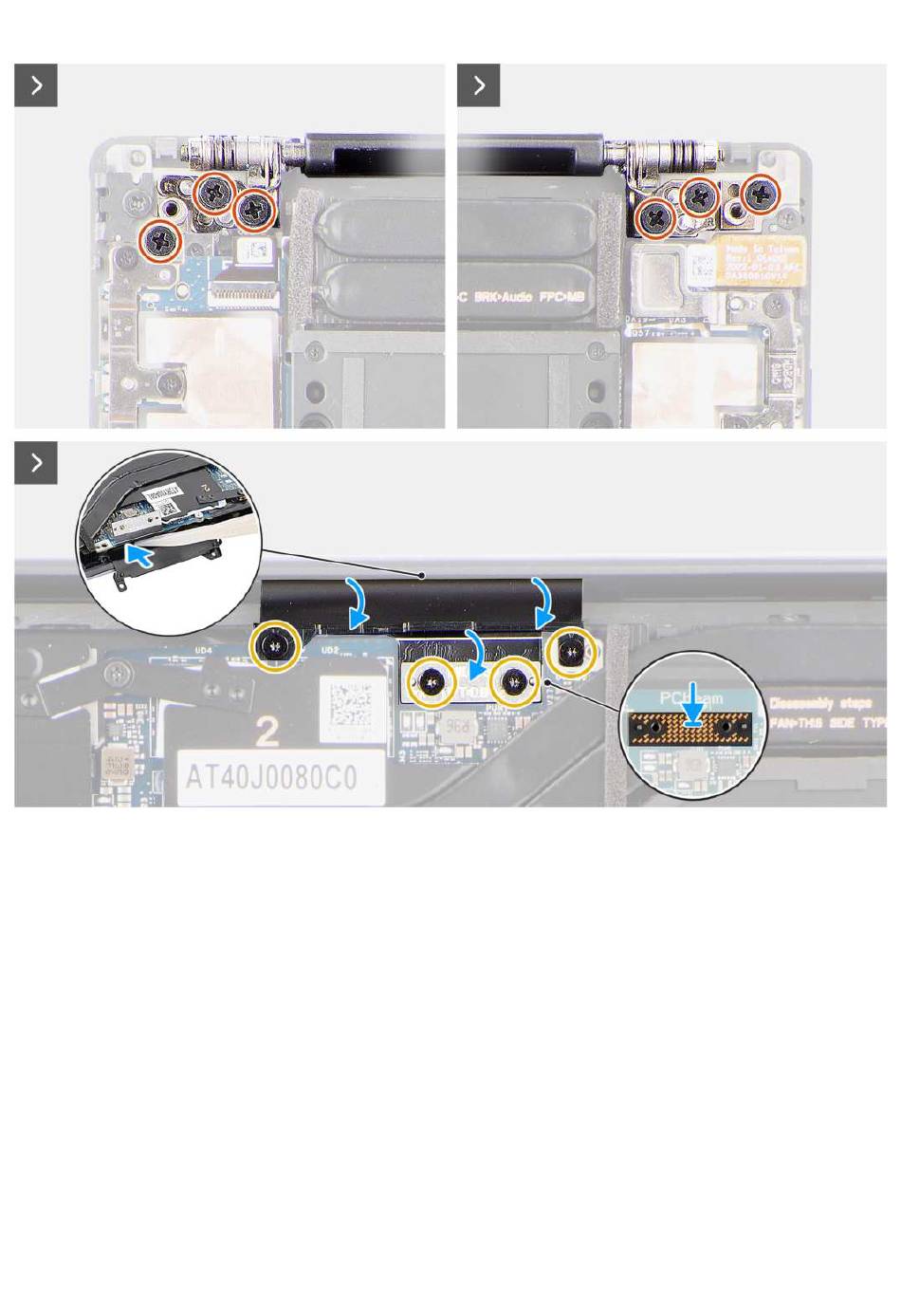

Abbildung 57. Einbauen der Bildschirmbaugruppe
Schritte
1. Richten Sie die Schraubenbohrungen in den Bildschirmscharnieren an den Schraubenbohrungen in der Handauflagen-Tastatur-
Baugruppe aus.
2. Bringen Sie die sechs Schrauben (M2.5x5) wieder an, mit denen die Bildschirmbaugruppe an der Handauflagen- und
Tastaturbaugruppe befestigt wird.
3. Verwenden Sie einen Kunststoffstift, um die FPC des Bildschirms in den Spalt zwischen der Hauptplatine und der unteren Baugruppe
zu schieben, bis die weiße Linie auf dem Bildschirmanschluss mit dem Rand der Hauptplatine übereinstimmt.
4. Drehen Sie die Zwischenplatine um und verbinden Sie die Bildschirm-FPC mit der Hauptplatine.
5. Bringen Sie die zwei Torx-Schrauben (T5, M1.4x4) zur Befestigung der Bildschirm-FPC an der Systemplatine wieder an.
6. Bringen Sie die zwei Torx-Schrauben (T5, M1.4x4) zur Befestigung der Bildschirm-FPC-Halterung an der Systemplatine wieder an.
Nächste Schritte
1. Bringen Sie die
Bodenabdeckung
2. Befolgen Sie die Anweisungen unter
an.
Nach der Arbeit an Komponenten im Inneren des
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
Computers.
77
