1

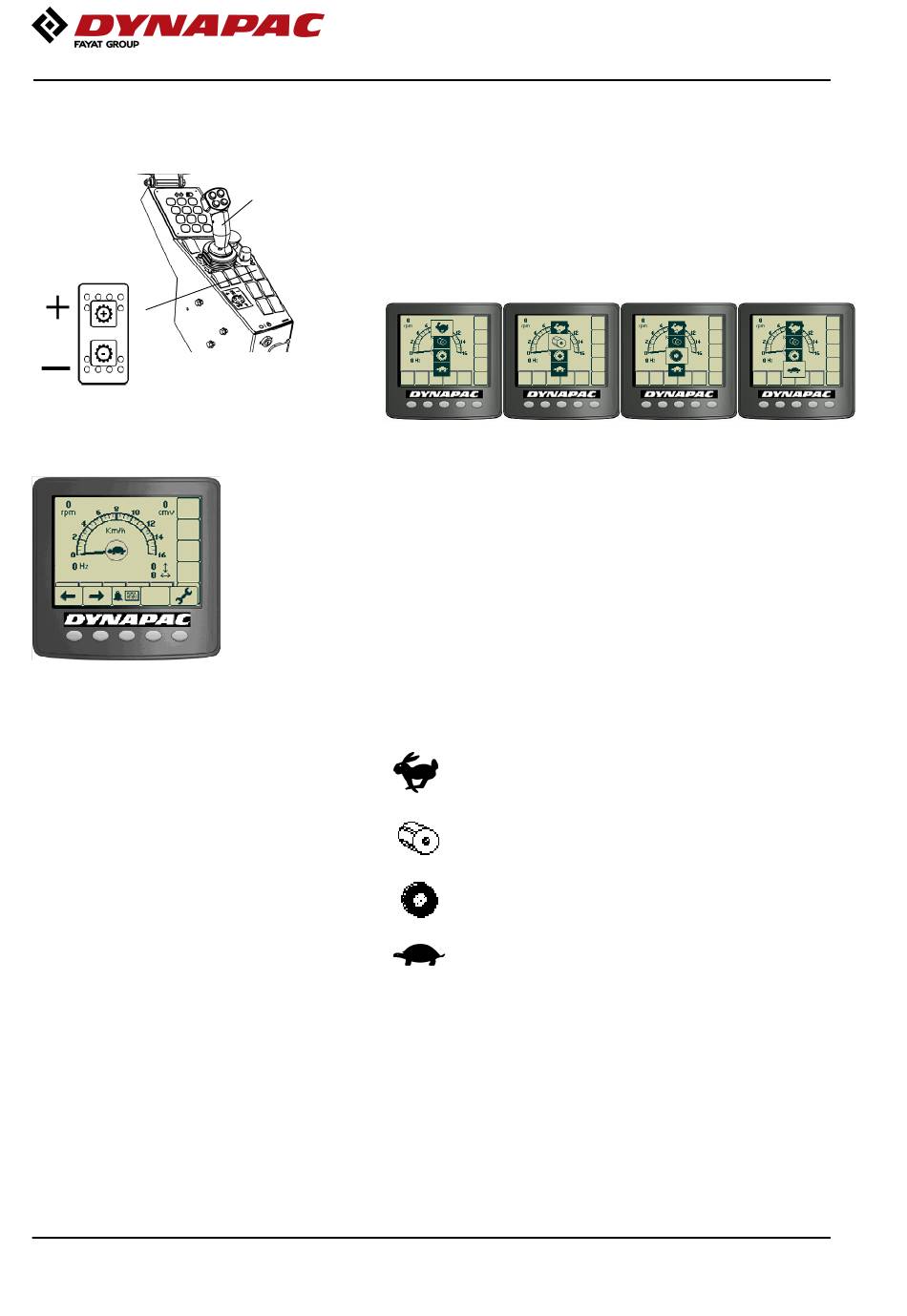

Abb. Bedienkonsole
1. Getriebepositionsschalter
2. Vor-/Rückwärtsfahrhebel
Abb.: Das Display zeigt die Auswahl in
der Mitte (Schildkröte, Bandagendrehung,
Raddrehung bzw. Hase).
64
Walze mit Drehzahlbereichswechsel in separatem,
selbstrückstellendem Schalter
(Getriebepositionsschalter)
Beim Schalter (1) handelt sich um einen
2
Getriebepositionsschalter mit Federrückführung; zum
Schalten durch die vier Getriebepositionen gehen:
Hase, Bandagendrehung, Raddrehung und
Schildkröte.
Die Getriebeposition der Walze wird in der Mitte der
Geschwindigkeitsanzeige eingeblendet. Für die
vorliegende Aufgabe den passenden Gang / die
passende Drehzahl wählen.
Die Maschine muss zum Wechsel der
Getriebeposition nicht gestoppt werden.
Vorsichtig den Vor-/Rückwärtsfahrhebel (2) je nach
gewünschter Fahrtrichtung in Vor- oder
Rückwärtsstellung bringen.
Die Geschwindigkeit nimmt zu, je weiter der Hebel von
der Neutralstellung entfernt wird.
4812159119_D.pdf
= Hase
= Hase
= Bandagendrehung
= Bandagendrehung
= Raddrehung
= Raddrehung
= Schildkröte
= Schildkröte
Bedienung
Max.-Geschwindigkeit
Max.-Geschwindigkeit
13 km/h
13 km/h
8 mph
8 mph
7,5 km/h
7,5 km/h
4.5 mph
4.5 mph
8 km/h
8 km/h
5 mph
5 mph
5,5 km/h
5,5 km/h
3.5 mph
3.5 mph
2018-04-27
