Fayat Group DYNAPAC CA3600 Bedienungshandbuch

Seite von 172

/ 172
Lesezeichen

Quicklinks

Diese Anleitung herunterladen

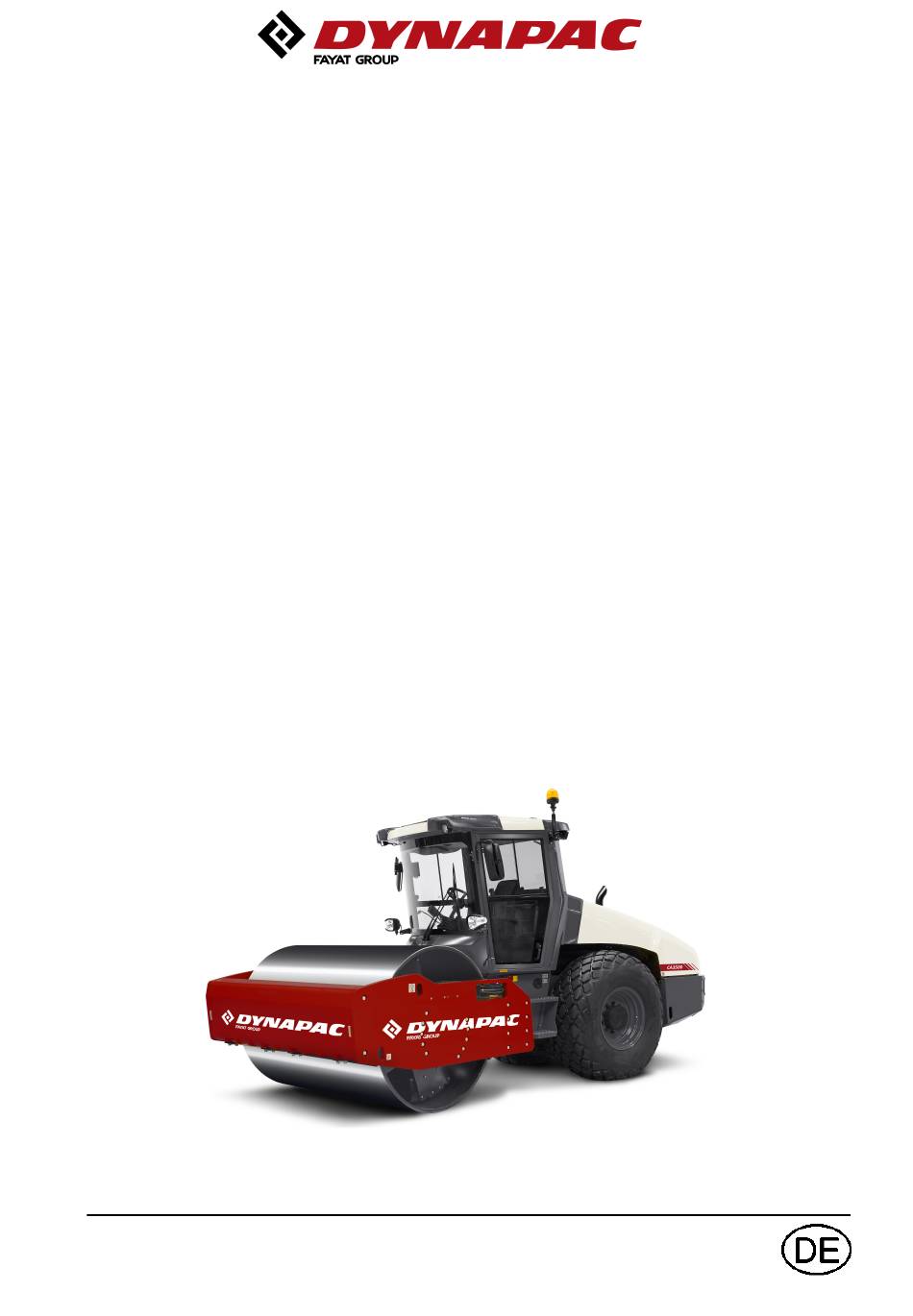

Bedienungshandbuch

Betrieb & Wartung

4812159119_D.pdf

Deutz TCD 6.1 L06 4V (IIIB/T4i)

Deutz TCD 2012 L06 2V (IIIA/T3)

10000148xxA00xxxx -

10000152xxA00xxxx -

10000147xxA015846 -

10000151xxA010703 -

Übersetzung der Originalanweisungen

Vibrationswalze

CA3600/4600

Motor

Seriennummer

Recht auf Änderung vorbehalten.

Gedruckt in Schweden

Inhaltszusammenfassung für Fayat Group DYNAPAC CA3600

Seite 1 Bedienungshandbuch Bedienungshandbuch Betrieb & Wartung Betrieb & Wartung 4812159119_D.pdf 4812159119_D.pdf Vibrationswalze Vibrationswalze CA3600/4600 CA3600/4600 Motor Motor Deutz TCD 6.1 L06 4V (IIIB/T4i) Deutz TCD 6.1 L06 4V (IIIB/T4i) Deutz TCD 2012 L06 2V (IIIA/T3) Deutz TCD 2012 L06 2V (IIIA/T3) Seriennummer Seriennummer 10000148xxA00xxxx -...
Seite 3 Inhaltsverzeichnis Einführung..........................1 Die Maschine ....................1 Einsatzmöglichkeiten .................. 1 Warnsymbole ....................1 Sicherheitsinformationen................1 Allgemeines....................2 CE-Kennzeichnung und Konformitätserklärung .......... 3 Sicherheit - Allgemeine Anweisungen ..................5 Sicherheit im Fahrbetrieb......................7 Kantenfahren....................7 Fahrbetrieb....................7 Sicherheit (Zubehör) ........................ 9 Klimaanlage ....................
Seite 4 Gewichte und Flüssigkeitsmengen ............18 Betriebsleistung..................18 Allgemeines....................20 Flüssigkeit gefüllten Reifen (Schotterreifen) ....... 21 Hydraulikanlage ..................21 Klimaanlage (AC/ACC) (Zubehör)............. 21 Anzugsmoment ..................22 Maschinenbeschreibung ......................23 Dieselmotor ....................23 Elektrische Anlage ..................23 Antriebssystem/Kraftübertragung.............. 23 Bremsen....................24 Lenksystem ....................24 Vibrationssystem..................
Seite 5 Erklärungen anzeigen................37 Maschinenalarm..................40 Dynapac Sub System (DSS)..............41 "MAIN MENU" (HAUPTMENÜ) ..............42 "USER SETTINGS" (BENUTZEREINSTELLUNGEN) ....42 "SERVICE MENU" (WARTUNGSMENÜ) ........43 "ABOUT" (ÜBER) ............... 44 Hilfe für Bediener beim Starten der Maschine .......... 45 Arbeitsmodus Bedienerhilfe ..............45 Instrumente und Bedienelemente, Kabine ..........
Seite 6 Schaltertafel, Einstellungen............... 57 Feststellbremse..................57 Anzeige – Steuerung................. 58 Verriegelung....................59 Fahrerplatz ....................59 Sicht ......................60 Start ......................... 61 Start des Motors..................61 Anzeige bei Aktivierung der Auswahl über den Tastensatz ...... 62 Beschreibung der Alarme................63 Fahren ........................63 Fahren der Walze..................
Seite 7 Bremsen ........................76 Normale Bremsung ................... 76 Notbremsung..................... 76 Abschalten ....................77 Parken ........................77 Blockieren der Bandagen................77 Batterietrennschalter ................. 78 Langzeitiges Parken ......................79 Motor ......................79 Batterie...................... 79 Luftfiltereinheit, Abgasrohr ................ 79 Kraftstofftank ..................... 79 Hydrauliktank .................... 79 Reifen (Allwetter)..................
Seite 8 Gewährleistung ..................91 Wartung - Schmiermittel und Symbole .................. 93 Wartungssymbole ..................94 Wartung - Wartungsplan ......................95 Service- und Kontrollpunkte ..............95 Allgemeines....................96 Zyklisches Wartungsintervall (Servicemitteilung) - Optional ..... 96 Alle 10 Betriebsstunden (täglich) .............. 97 Nach den ERSTEN 50 Betriebsstunden ........... 97 Alle 50 Betriebsstunden (wöchentlich) ............
Seite 9 Bandagengetriebe - Ölwechsel ............... 114 Lenkeinrichtung - Festziehen ..............115 Luftfilter - Schläuche und Anschlüsse kontrollieren ..........117 Wartung - 250 Stunden......................119 Bandagenkassette - Ölstandkontrolle ............. 119 Hinterachsdifferential - Kontrolle des Ölstands ........120 Planetengetriebe der Hinterachse - Kontrolle des Ölstands ....120 Bandagengetriebe - Kontrolle des Ölstands ...........
Seite 10 Wartung - alle 1000 Stunden ....................133 Hydraulikölfilter - Austausch..............133 Bandagenkassette - Ölstandkontrolle ............. 134 Luftfiltereinheit Kontrolle – Hauptluftfilter wechseln ............135 Sicherheitsfilter - Wechsel............... 136 Luftfiltereinheit - Reinigung....................136 Hinterachsdifferential - Ölwechsel............137 Planetengetriebe der Hinterachse - Ölwechsel........137 Bandagengetriebe - Ölwechsel ...............
Seite 11 Hinterachsdifferential - Ölwechsel............151 Kühler - Kontrolle/Reinigung ..............151 Kraftstoffvorfilter - Wechsel ..............152 Kraftstofffilter - Wechsel ................152 Dieselmotor - Öl- und Filterwechsel ............153 Sitzlagerung - Schmierung..............154 Hydrauliköltank - Entleerung ..............154 Kraftstofftank – Ablassen (optional) ............155 Klimaanlage (Zubehör) Frischluftfilter - Wechsel................
Seite 12 4812159119_D.pdf 2018-04-27...
Seite 13 Einführung Einführung Die Maschine Die Modelle CA3600/4600 von Dynapac sind schwere Walzenzüge für die Bodenverdichtung. Sie sind in D- (Glattmantelwalze) und PD-Ausführung (Stampffußwalze) erhältlich. Einsatzmöglichkeiten Die D-Version ist zum Verdichten von Felsgestein vorgesehen. Die PD-Ausführung kommt vor allem beim Verdichten von bindigen Böden und verwittertem Gestein zum Einsatz.
Seite 14 Einführung Das zusammen mit der Maschine gelieferte Das zusammen mit der Maschine gelieferte Sicherheitshandbuch muss von allen Bedienern Sicherheitshandbuch muss von allen Bedienern der Walze gelesen werden. Immer die der Walze gelesen werden. Immer die Sicherheitsanweisungen befolgen. Das Sicherheitsanweisungen befolgen. Das Handbuch nicht von der Maschine entfernen.
Seite 15 Einführung werden können. Die nach anderen Wartungsintervallen anstehenden Wartungsarbeiten müssen von befugtem Servicepersonal (Dynapac) ausgeführt werden. Zusätzliche Anweisungen für den Motor finden Zusätzliche Anweisungen für den Motor finden Sie im Handbuch des Motorherstellers. Sie im Handbuch des Motorherstellers. Spezifische Wartungs- und Kontrollarbeiten an Spezifische Wartungs- und Kontrollarbeiten an Dieselmotoren müssen von befugtem Dieselmotoren müssen von befugtem...
Seite 16 Einführung 4812159119_D.pdf 2018-04-27...
Seite 17 Sicherheit - Allgemeine Anweisungen Sicherheit - Allgemeine Anweisungen (Lesen Sie hierzu auch das Sicherheitshandbuch.) Der Walzenführer muss mit dem Inhalt der FAHRANLEITUNG gut vertraut Der Walzenführer muss mit dem Inhalt der FAHRANLEITUNG gut vertraut sein, bevor die Walze gestartet wird. sein, bevor die Walze gestartet wird.
Seite 18 Sicherheit - Allgemeine Anweisungen 14. Sicherheitsmaßnahmen vor dem Nachfüllen von Kraftstoff: 14. Sicherheitsmaßnahmen vor dem Nachfüllen von Kraftstoff: - Motor abstellen - Motor abstellen - Nicht rauchen - Nicht rauchen - Nie Kraftstoff in der Nähe von offenen Flammen nachfüllen - Nie Kraftstoff in der Nähe von offenen Flammen nachfüllen - Die Zapfvorrichtung während des Tankvorgangs erden, um Funkenbildung - Die Zapfvorrichtung während des Tankvorgangs erden, um Funkenbildung...
Seite 19 Sicherheit im Fahrbetrieb Sicherheit im Fahrbetrieb Es dürfen keine Personen den Gefahrenbereich Es dürfen keine Personen den Gefahrenbereich betreten oder sich in diesem aufhalten, d.h. betreten oder sich in diesem aufhalten, d.h. dass es muss ein Abstand von mindestens dass es muss ein Abstand von mindestens 7 Metern (23 Fuß) in alle Richtungen zu 7 Metern (23 Fuß) in alle Richtungen zu Maschinen eingehalten werden, die in Betrieb...
Seite 20 Sicherheit im Fahrbetrieb Wenn die Kabine in einer Notsituation verlassen Wenn die Kabine in einer Notsituation verlassen werden muss, ist der Hammer am rechten, werden muss, ist der Hammer am rechten, hinteren Kabinenpfosten zu lösen und die hinteren Kabinenpfosten zu lösen und die Heckscheibe einzuschlagen.
Seite 21 Sicherheit (Zubehör) Sicherheit (Zubehör) Klimaanlage Das in dieser Anleitung beschriebene System ist vom Typ AC/ACC (Klima-Automatik). Das System enthält Kühlmittel unter Druck. Es ist Das System enthält Kühlmittel unter Druck. Es ist verboten, Kühlmittel in die Atmosphäre verboten, Kühlmittel in die Atmosphäre abzulassen.
Seite 22 Sicherheit (Zubehör) 4812159119_D.pdf 2018-04-27...
Seite 23 Spezielle Anweisungen Spezielle Anweisungen Standardöle und andere empfohlene Öle und Flüssigkeiten Vor der Auslieferung werden alle Systeme und Komponenten werkseitig mit den in der Schmiermittelspezifikation genannten Ölen und Flüssigkeiten gefüllt. Diese eignen sich für Umgebungstemperaturbereiche von -15 °C bis +40 °C (5 °F - 105°F).
Seite 24 Spezielle Anweisungen Keine Hochdruckreinigung an Keine Hochdruckreinigung an Armaturenbrett/Anzeige vornehmen. Armaturenbrett/Anzeige vornehmen. Keine Reinigungsmittel verwenden, die Keine Reinigungsmittel verwenden, die elektrische Teile beschädigen können oder elektrische Teile beschädigen können oder leitend sind. leitend sind. In bestimmten Fällen sind im Motorraum ein In bestimmten Fällen sind im Motorraum ein elektrischer Steuerhebel und eine dazugehörige elektrischer Steuerhebel und eine dazugehörige...
Seite 25 Spezielle Anweisungen Handhabung der Batterie Beim Ausbau der Batterien immer das Beim Ausbau der Batterien immer das Minuskabel zuerst abklemmen. Minuskabel zuerst abklemmen. Beim Einbau der Batterien immer das Pluskabel Beim Einbau der Batterien immer das Pluskabel zuerst anklemmen. zuerst anklemmen. Verbrauchte Batterien immer umweltgerecht Verbrauchte Batterien immer umweltgerecht entsorgen.
Seite 26 Spezielle Anweisungen 4812159119_D.pdf 2018-04-27...
Seite 27 Technische Daten Technische Daten Vibrationen - Fahrersitz (ISO 2631) Die Vibrationspegel werden in Übereinstimmung mit dem in der EG-Richtlinie 2000/14/EG Die Vibrationspegel werden in Übereinstimmung mit dem in der EG-Richtlinie 2000/14/EG beschriebenen Betriebszyklus für Maschinen gemessen, die für den EG-Markt bestimmt beschriebenen Betriebszyklus für Maschinen gemessen, die für den EG-Markt bestimmt sind, und zwar mit eingeschalteter Vibration, auf weichem Polymerboden und mit dem sind, und zwar mit eingeschalteter Vibration, auf weichem Polymerboden und mit dem...
Seite 28 Technische Daten Dimensionen, Seitenansicht Abmessungen Abmessungen Zoll Zoll Achsstand, Bandage und Rad Achsstand, Bandage und Rad 2990 2990 Länge, serienmäßig ausgerüstete Walze Länge, serienmäßig ausgerüstete Walze 6000 6000 Höhe mit ROPS/Kabine Höhe mit ROPS/Kabine 2870 2870 Höhe ohne ROPS Höhe ohne ROPS 2297 2297 Durchmesser, Bandage (D)
Seite 29 Technische Daten Abmessungen, Draufsicht Abmessungen Abmessungen Zoll Zoll Breite, serienmäßig ausgerüstete Walze Breite, serienmäßig ausgerüstete Walze 2304 2304 Überhang, linke Rahmenseite Überhang, linke Rahmenseite Überhang, rechte Rahmenseite Überhang, rechte Rahmenseite Wenderadius, außen Wenderadius, außen 5600 5600 Wenderadius, innen Wenderadius, innen 3380 3380 Breite, Traktorabschnitt...
Seite 30 Technische Daten Gewichte und Flüssigkeitsmengen Gewicht Gewicht Betriebsgewicht Betriebsgewicht ROPS ROPS CA3600D/PD CA3600D/PD (kg) (kg) 12 300 12 300 (lbs) (lbs) 27 120 27 120 CA4600D CA4600D (kg) (kg) 13 500 / 14 800 13 500 / 14 800 (lbs) (lbs) 29 770 / 32 640 29 770 / 32 640...
Seite 31 Technische Daten Vibrationsfrequenz Vibrationsfrequenz Große Amplitude Große Amplitude Kleine Kleine Verdichtungsdaten Verdichtungsdaten Amplitude Amplitude CA3600D CA3600D 31 / 30 31 / 30 34 / 30 (Hz) 34 / 30 (Hz) Standard / Hoch Standard / Hoch 1 860 / 1 800 1 860 / 1 800 2 040 / 1 800 (vpm) 2 040 / 1 800 (vpm)
Seite 32 Technische Daten CA4600 CA4600 Antrieb Antrieb ATC (AntiSpin) ATC (AntiSpin) Geschwindigkeitsbereich Geschwindigkeitsbereich km/h (mph) km/h (mph) 0-13 (0-8) 0-13 (0-8) 0-13.5 (0-8.5) 0-13.5 (0-8.5) Geschwindigkeit (max.) Geschwindigkeit (max.) TC – Drehungsfreie Hinterachse TC – Drehungsfreie Hinterachse Erster Gang Erster Gang km/h (mph) km/h (mph) 5.5 (3.5)
Seite 33 Technische Daten Flüssigkeit gefüllten Reifen (Schotterreifen) Mit Flüssigkeit gefüllte Reifen können als Zubehör für Maschinen verwendet werden. Die Reifen werden mit Flüssigkeit gefüllt Die Reifen werden mit Flüssigkeit gefüllt (zusätzliches Gewicht bis zu 500 kg/Reifen). (zusätzliches Gewicht bis zu 500 kg/Reifen). Denken Sie bei Wartungsarbeiten an das Denken Sie bei Wartungsarbeiten an das zusätzliche Gewicht, das dadurch verursacht wird.
Seite 34 Technische Daten Anzugsmoment Anzugsmoment in Nm für geölte oder trockene Schrauben beim Anzug mit Drehmomentschlüssel Metrisches Schraubennormalgewinde, blank verzinkt Festigkeitsklasse: 8.8, geölt 8.8, geölt 8.8, trocken 10.9, geölt 8.8, trocken 10.9, geölt 10.9, 10.9, 12.9, geölt 12.9, geölt 12,9, 12,9, Gewinde Gewinde trocken...
Seite 35 Maschinenbeschreibung Maschinenbeschreibung Dieselmotor Die Maschine ist mit einem Reihen-Sechszylinder-Dieselmotor (Viertakt) mit Wasserkühlung, Turbolader, Direkteinspritzung und einem Ladeluftkühler ausgerüstet. (IIIB/T4i) Außerdem verfügt der Motor eine externe Abgasrückführung (AGR) und ein System für die Abgasnachbehandlung (DPF, Dieselpartikelfilter). Auspuffnachverbrennungssystem (regenerativ) (IIIB/T4i) Zur Verringerung des Partikel- und Kohlenwasserstoffausstoßes ist der Motor mit einem Dieselpartikelfilter sowie einer Steuereinheit für die Nachverbrennung von Abgasen ausgerüstet.
Seite 36 Maschinenbeschreibung Bremsen Die Bremsanlage umfasst eine Betriebsbremse, eine Sekundärbremse und eine Feststellbremse. Die Betriebsbremse löst eine Verzögerung des Antriebssystems aus (hydrostatische Bremswirkung). Sekundär- und Feststellbremse Die Sekundär- und Feststellbremsvorrichtung umfasst gefederte Scheibenbremsen an der Hinterachse und am Bandagengetriebe; die Bremsbetätigung erfolgt durch Hydraulikdruck.
Seite 37 Maschinenbeschreibung auszuwechseln. An der Kabine sowie an der FOPS/ROPS-Struktur dürfen ohne vorherige Absprache mit der Dynapac-Produktionsabteilung keine unbefugten Veränderungen durchgeführt werden. Dynapac überprüft ggf., ob bei einer Umbaumaßnahme die FOPS/ROPS-Normen gültig bleiben. Kennzeichnung Kennzeichnung Produkt- und Komponentenschilder 1, 2 Produktschild – Produktidentifikationsnummer (PIN), Modell-/Typenbezeichnung Produktschild –...
Seite 38 Maschinenbeschreibung Maschinenschild Das Typenschild der Maschine (1) ist am Lenkgelenk, an der linken Seite des vorderen Rahmens befestigt. Auf diesem Schild stehen Name und Adresse des Herstellers, der Maschinentyp, die PIN (Produktidentifikationsnummer bzw. Seriennummer), das Betriebsgewicht, die Motorleistung und das Herstellungsjahr.
Seite 39 Maschinenbeschreibung Motorschilder Die Motortypenschilder (1) sind an der Oberseite und an der rechten Seite des Motors angebracht. Auf den Schildern sind Motortyp, Seriennummer und Motordaten angegeben. Bei Ersatzteilbestellung bitte die Seriennummer des Motors angeben. Siehe auch Motorhandbuch. Manche Maschinen sind nicht nur mit einem Motorschild, sondern auch einem Maschinenschild versehen, wenn das Originalschild am Motor durch Sonderausstattung/Zubehör verdeckt ist.
Seite 40 Maschinenbeschreibung Aufkleber Position - Aufkleber 15,16 17,23 Abb. Position, Aufkleber und Schilder 1. Warnung, Quetschgefahr! 1. Warnung, Quetschgefahr! 4700903422 4700903422 12. Hauptschalter 12. Hauptschalter 4700904835 4700904835 2. Warnung, rotierende Motorteile! 2. Warnung, rotierende Motorteile! 4700903423 4700903423 13. Kühlmittel 13. Kühlmittel 4700388449 4700388449 3.
Seite 41 Maschinenbeschreibung Sicherheitsaufkleber Immer sicherstellen, dass alle Sicherheitsaufkleber vollständig lesbar sind, und jeglichen Schmutz entfernen oder neue Schilder bestellen, wenn die vorhandenen nicht mehr lesbar sind. Dazu die auf jedem Schild angegebene Artikelnummer verwenden. 4700903422 Warnung - Klemmzone, Knickgelenk/Bandage. Halten Sie gebührenden Abstand zum Klemmbereich.
Seite 42 Maschinenbeschreibung 4700903985 Warnung – ballastierter Reifen. Lesen Sie die Bedienungsanleitung. Weitere Informationen siehe Technische Daten. 4700908229 Warnung – Quetschgefahr Die Knicklenkung muss während des Hebens verriegelt sein. Lesen Sie hierzu das Bedienungshandbuch. 4812125363 Warnung – Blockierung Das Knickgelenk muss während des Hebens und des Transports verriegelt sein, aber im Betrieb entriegelt sein.
Seite 43 Maschinenbeschreibung Informationsaufkleber Schallleistungspegel Schallleistungspegel Hebepunkt Hebepunkt Hubschild Hubschild Handbuchfach Handbuchfach Batterietrennschalter Batterietrennschalter Hydrauliköl Hydrauliköl Biologisch abbaubares Biologisch abbaubares Befestigungspunkt Befestigungspunkt Hydrauliköl Hydrauliköl Reifendruck Reifendruck Batteriespannung Batteriespannung Dieselkraftstoff Dieselkraftstoff Kraftstoff mit niedrigem Kraftstoff mit niedrigem (IIIB/T4i) (IIIB/T4i) Schwefelanteil Schwefelanteil 2018-04-27 4812159119_D.pdf...
Seite 44 Maschinenbeschreibung Instrumente/Steuerungen Armaturenbrett und Bedienelemente Abb. Armaturenbrett Zündschlüssel Zündschlüssel Frequenzregulierung Ein/Aus Frequenzregulierung Ein/Aus Feststellbremse Feststellbremse Fahrhebel Fahrhebel Arbeitsposition / Arbeitsposition / Warnblinkleuchten Warnblinkleuchten Transportposition Transportposition Abstreiferschild, Abstreiferschild, Reserve Reserve Rundumleuchte Rundumleuchte Schwimmstellung Schwimmstellung Vibration ein/aus Vibration ein/aus Abstreiferschild, Ein/Aus Abstreiferschild, Ein/Aus Reserve Reserve Abstreiferschild, Oben...
Seite 45 Maschinenbeschreibung Funktionsbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion Zündschlüssel Zündschlüssel Der elektrische Kreis ist unterbrochen. Der elektrische Kreis ist unterbrochen. Alle Instrumente und elektrischen Bedienelemente Alle Instrumente und elektrischen Bedienelemente werden mit Strom versorgt. werden mit Strom versorgt. Anlasser wird betätigt.
Seite 46 Maschinenbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion Automatische Traktionskontrolle Automatische Traktionskontrolle Die Maschine verfügt über ASR (Antischlupfregelung), Die Maschine verfügt über ASR (Antischlupfregelung), (Antischlupfregelung, ASR) (Antischlupfregelung, ASR) die beim Anlassen aktiviert wird. (ASR auskuppelbar) die beim Anlassen aktiviert wird. (ASR auskuppelbar) (optional) (optional) Der Geschwindigkeitsbegrenzer (23) dient zur...
Seite 47 Maschinenbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion Drehzahlschalter, Dieselmotor Drehzahlschalter, Dieselmotor Dreistellungsschalter für Leerlauf, (LO), Dreistellungsschalter für Leerlauf, (LO), Zwischengeschwindigkeit (MID) und Zwischengeschwindigkeit (MID) und Arbeitsgeschwindigkeit (HI). Arbeitsgeschwindigkeit (HI). Hinweis! Der Schalter muss sich in der Hinweis! Der Schalter muss sich in der Leerlaufstellung (LO) befinden, damit die Walze Leerlaufstellung (LO) befinden, damit die Walze angelassen werden kann.
Seite 48 Maschinenbeschreibung Nr. Bezeichnung Nr. Bezeichnung Symbol Symbol Funktion Funktion 4: Arbeitsmodus. 4: Arbeitsmodus. Abbrennverzögerung DPF (Tier Abbrennverzögerung DPF (Tier Um das Ausbrennen des DPF (Dauer ca. 20 min) zu Um das Ausbrennen des DPF (Dauer ca. 20 min) zu IIIB/4i) IIIB/4i) verschieben, den Schalter drei Sekunden lang verschieben, den Schalter drei Sekunden lang...
Seite 49 Maschinenbeschreibung Erklärungen anzeigen. Wenn der Startschlüssel auf Position I geschaltet wird, erscheint im Display der Startbildschirm. Dieser wird für ein paar Sekunden angezeigt. Anschließend wechselt die Anzeige zur Statusanzeige. Den Anlasser erst betätigen, wenn der Startbildschirm auf das Statusbild gewechselt hat (d. h. nach Beendigung der Systemüberprüfung an der Walze).
Seite 50 Maschinenbeschreibung Nach dem Druck eine der Menü-Auswahltasten wird ein Menüfeld angezeigt. Dieses Feld wird für eine kurze Zeit angezeigt und wird nach Ausbleiben einer Auswahl wieder ausgeblendet. Wird erneut auf eine der Menü-Auswahltasten (1) gedrückt, wird das Menüfeld wieder angezeigt. Abb.: Hauptbildschirm/Arbeitsbildschirm mit Menü-Auswahltasten (1)
Seite 51 Maschinenbeschreibung Die Anzeige des Verdichtungswerts (CMV) ist ebenfalls möglich, wenn der Verdichtungsmesser (Option) an der Maschine installiert ist. Weitere Informationen zu diesem Zubehör finden Sie im Abb.: Verdichtungsmesser-Display (CMV) Kapitel "Betrieb". Wenn ein Motoralarm aktiviert ist, wird der Alarm auf dem Display angezeigt.
Seite 52 Maschinenbeschreibung Maschinenalarm Symbol Symbol Bezeichnung Bezeichnung Funktion Funktion Warnsymbol, Hydraulikölfilter Warnsymbol, Hydraulikölfilter Wenn das Warnsymbol angezeigt wird während der Motor Wenn das Warnsymbol angezeigt wird während der Motor mit Höchstdrehzahl läuft, müssen die Hydraulikölfilter mit Höchstdrehzahl läuft, müssen die Hydraulikölfilter ausgewechselt werden.
Seite 53 Maschinenbeschreibung Dynapac Sub System (DSS) DSS-Code Beschreibung DSS-Code Beschreibung Anmerkung Anmerkung Geschwindigkeitssensor, Geschwindigkeitssensor, Optional Optional vorn vorn Geschwindigkeitssensor, Geschwindigkeitssensor, hinten hinten Neigungssensor Neigungssensor Optional Optional Optional Optional IO-Karte IO-Karte Geschwindigkeitssensor Geschwindigkeitssensor Kühlgebläse Kühlgebläse Vibrationsfrequenzmesser Vibrationsfrequenzmesser Überwachung nur aktiv, wenn Justierbare Überwachung nur aktiv, wenn Justierbare Optional Optional...
Seite 54 Maschinenbeschreibung "MACHINE ALARM" (MASCHINENALARM) Protokollierte Maschinenalarme Diese Alarme stammen von anderen Systemen der Maschine. "MAIN MENU" (HAUPTMENÜ) Im Hauptmenü können auch einige Benutzer- und Maschineneinstellungen geändert, auf das Wartungsmenü (Service Menu) zu Kalibrierungszwecken zugegriffen (ausschließlich durch autorisiertes Personal, erfordert PIN-Code) und die Version der installierten Software eingesehen werden.
Seite 55 Maschinenbeschreibung "SERVICE MENU" (WARTUNGSMENÜ) Der Zugriff auf das Service-Menü ist auch über das Hauptmenü möglich, um Einstellungen vorzunehmen oder den Füllgrad des Dieselpartikelfilters (DPF) mit Ruß und Asche anzuzeigen, DPF Status. "ADJUSTMENTS" (ANPASSUNGEN) "TESTMODES" (TESTMODI) - Nur für Installationspersonal, erfordert PIN-Code. 2018-04-27 4812159119_D.pdf...
Seite 56 Maschinenbeschreibung "CALIBRATION" (KALIBRIERUNG) - Nur für Wartungspersonal, erfordert Passwort. Die "EDC CALIBRATION" (EDC-Kalibrierung) wird zur Kalibrierung von Joystick und Geschwindigkeits-Potentiometer verwendet. Das "TX Program" (TX Programm) wird nur zur Änderung von Software im Display verwendet und erfordert spezielles Gerät und Know-How. "EDC CALIBRATION"...
Seite 57 Maschinenbeschreibung Hilfe für Bediener beim Starten der Maschine Wenn versucht wird, die Maschine zu starten und eine, zwei oder drei zum Starten der Maschine benötigte Parameter noch nicht eingestellt wurden, werden die noch fehlenden Parameter auf dem Display angezeigt. Diese fehlenden Parameter müssen eingestellt werden, ohne diese Einstellungen kann die Maschine nicht gestartet werden.
Seite 58 Maschinenbeschreibung Instrumente und Bedienelemente, Kabine Radio/CD Abb. Kabinendecke, vorn Heizung/AC Abb. Rechter, hinterer Kabinenpfosten 15. Hammer für Notausstieg 4812159119_D.pdf 2018-04-27...
Seite 59 Maschinenbeschreibung Funktionsbeschreibung der Instrumente und Bedienelemente in der Kabine Bezeichnung Bezeichnung Symbol Symbol Funktion Funktion Warmluft-Einstellknopf Warmluft-Einstellknopf Nach rechts drehen, um die Warmluftzufuhr zu Nach rechts drehen, um die Warmluftzufuhr zu erhöhen. erhöhen. Nach links drehen, um die Warmluftzufuhr zu Nach links drehen, um die Warmluftzufuhr zu verringern.
Seite 60 Maschinenbeschreibung Verwenden der Bedienelemente in der Kabine Defroster Zum schnellen Entfernen von Eis und zur Vermeidung von beschlagenen Scheiben sollten nur die vorderen und hinteren Luftdüsen geöffnet sein. Drehschalter für Heizung und Lüftung (1 und 2) auf die Höchststufe stellen. Düse auf die vereiste bzw.
Seite 61 Maschinenbeschreibung ACC - Steuerpult 1. LCD Im Normalbetrieb werden auf dem Display Solltemperatur, Gebläsegeschwindigkeit, Betriebsmodus und die Einstellung Außenluftzufuhr bzw. Innenumwälzung angezeigt. 2. SET / SELECT (Festlegen / Auswählen) Knopf Im Normalbetrieb dient der Knopf zum Wechseln des Betriebsmodus (im Test- /Diagnosemodus auch für die Wahl zwischen mehreren Optionen).
Seite 62 Maschinenbeschreibung Gebläsegeschwindigkeit einstellen: SET / SELECT Knopf drücken, bis das Gebläsesymbol erscheint. Im Uhrzeigersinn drehen, um die Geschwindigkeit in 5%-Schritten zu erhöhen, entgegen dem Uhrzeigersinn, um sie zu vermindern. Im Enteisungsmodus (Defrost) ist die Gebläsegeschwindigkeit nicht regelbar. Klimaregelungsmodus einstellen: SET / SELECT Knopf drücken, bis das Klimaanlagensymbol erscheint.
Seite 63 Maschinenbeschreibung Display einstellen: Zur Änderung der Anzeigeeinstellungen und Temperaturskala den SET Knopf drücken, bis das Menü für die Anzeigeeinstellungen erscheint. Dann den SET Knopf im oder entgegen dem Uhrzeigersinn drehen, um die Einstellungen zu ändern. Klimaanlage AUS: Im Hauptmenü die Ein/Aus-Taste drücken, um die Klimaanlage auszuschalten.
Seite 64 Maschinenbeschreibung Elektrische Anlage Der Hauptschaltkasten (1) der Maschine befindet sich auf der Rückseite des Fahrerstands. Auf dem Verteilerkasten und den Sicherungen befindet sich eine Kunststoffabdeckung. An der Plastikabdeckung befinden sich eine 24-V-Buchse und eine 12-V-Buchse (X98) (optional). Abb. Hauptschaltkasten 1. Steuerungseinheit (ECU)(A7) 2.
Seite 65 Maschinenbeschreibung Hauptrelais, 24V Ausgang Motorraum Hauptrelais, 24V Ausgang Motorraum Glühkerzenrelais Glühkerzenrelais 7,5 A 7,5 A NOX-Sensor NOX-Sensor 15 A 15 A ECU, Ausgang Boot-Laden, E/A-Tafel, ECU, Ausgang Boot-Laden, E/A-Tafel, Reserve Reserve Display Display Dieselmotor Dieselmotor 10 A 10 A ECU PWR1, Drehzahl-/Frequenzsensor ECU PWR1, Drehzahl-/Frequenzsensor 12V Ausgang, Radio/CD 12V Ausgang, Radio/CD...
Seite 66 Maschinenbeschreibung Sicherungsdose am Hauptschalter (Deutz) Die Abbildung zeigt die Position der Sicherungen. Stromstärke und Funktionsverteilung der Sicherungen sind unten dargestellt. Alle verwendeten Sicherungen sind Flachstiftsicherungen. Hauptsicherung Hauptsicherung Kabine Kabine Abb.: Sicherungskasten, Dieselmotor, ECU Dieselmotor, ECU Batterietrennschalter Brenner, Luftpumpe Brenner, Luftpumpe Ansaugluftvorwärmung Ansaugluftvorwärmung 40 A...
Seite 67 Bedienung Bedienung Vor dem Anlassen Batterietrennschalter - Einschalten Nicht die tägliche Wartung vergessen. Siehe Wartungsanleitung. Der Batterietrennschalter liegt hinter der Abdeckung an den Stufen (linke Walzenseite). Den Schlüssel (1) in eingeschaltete Stellung drehen. Die Walze wird nun mit Strom versorgt. Die Abdeckung muss während der Fahrt Die Abdeckung muss während der Fahrt unverschlossen sein, damit die Batteriespannung...
Seite 68 Bedienung Gurtanlege-Erinnerung Die Maschine kann mit einer Vorrichtung versehen werden, die an das Anlegen des Sicherheitsgurts erinnert. Solange der Gurt nicht angelegt ist, erscheint zur Erinnerung des Fahrers im Display ein Warnhinweis und ein Warnsummer ertönt. Fahrersitz, Komfortausführung - Einstellung Der Fahrersitz ist so einzustellen, dass die Sitzstellung bequem ist und Bedienelemente leicht erreichbar sind.
Seite 69 Bedienung Schaltertafel, Einstellungen Die Bedieneinheit hat zwei Einstellmöglichkeiten: Herumschwenken und Lenksäulenneigung. Zur Rotation den Hebel (1) anheben. Vor dem Betrieb der Maschine prüfen, ob die Steuerungseinheit einrastet. Zum Verstellen der Lenksäulenneigung den Sicherungshebel (2) lösen. Die Lenksäule im gewünschten Winkel arretieren. Um den Fahrersitz einzustellen, entsprechend dem Abschnitt für den Sitz der Grundausstattung/den Abb.: Fahrerplatz...
Seite 70 Bedienung Anzeige – Steuerung Bei allen Bedienoperationen muss der Fahrer auf dem Sitz sitzen. Den Zündschlüssel (1) in Position I drehen: Der Startbildschirm wird angezeigt. Abb. Schaltertafel 1. Zündschlüssel 2. Statusbildschirm Kontrollieren, ob das Voltmeter (5) bis auf mindestens 24 Volt ausschlägt und ob die Kraftstoffanzeige (3) etwas anzeigt.
Seite 71 Bedienung Verriegelung Die Walze ist mit einer Verriegelung ausgestattet. Der Dieselmotor schaltet nach 7 Sekunden ab, wenn der Fahrer den Sitz verlässt und die Maschine vorwärts oder rückwärts fährt. Wenn sich der Steuerhebel in Neutralstellung befindet und der Bediener aufsteht, ertönt so lange ein Summer, bis die Feststellbremse aktiviert wird.
Seite 72 Bedienung Sicht Vor dem Start dafür sorgen, dass die Sicht nach vorn und nach hinten gut ist. Alle Kabinenscheiben müssen sauber und die Rückspiegel richtig eingestellt sein. Abb. Sicht 4812159119_D.pdf 2018-04-27...
Seite 73 Bedienung Start Start des Motors Sicherstellen, dass die Notbremse nicht aktiviert und die Feststellbremse aktiviert ist. Den Vor-/Rückwärtsfahrhebel (1) in die Neutralstellung bringen und den Geschwindigkeitswähler (2) in die Leerlaufstellung (LO) oder (ECO) bringen, falls diese Option auf der Maschine installiert ist. Der Dieselmotor kann nicht angelassen werden, wenn sich der Hebel in einer anderen Position befindet.
Seite 74 Bedienung Beim Start und beim Fahren mit kalter Maschine Beim Start und beim Fahren mit kalter Maschine und kaltem Hydrauliköl können die Bremsstrecken und kaltem Hydrauliköl können die Bremsstrecken länger sein als beim Fahren mit der Maschine bei länger sein als beim Fahren mit der Maschine bei normaler Betriebstemperatur.
Seite 75 Bedienung Beschreibung der Alarme Symbol Symbol Bezeichnung Bezeichnung Funktion Funktion Warnleuchte, Hydraulikölfilter Warnleuchte, Hydraulikölfilter Wenn die Warnleuchte leuchtet, während der Motor mit Wenn die Warnleuchte leuchtet, während der Motor mit höchster Drehzahl läuft, muss der Hydraulikölfilter höchster Drehzahl läuft, muss der Hydraulikölfilter gewechselt werden.
Seite 76 Bedienung Walze mit Drehzahlbereichswechsel in separatem, selbstrückstellendem Schalter (Getriebepositionsschalter) Beim Schalter (1) handelt sich um einen Getriebepositionsschalter mit Federrückführung; zum Schalten durch die vier Getriebepositionen gehen: Hase, Bandagendrehung, Raddrehung und Schildkröte. Abb. Bedienkonsole 1. Getriebepositionsschalter 2. Vor-/Rückwärtsfahrhebel Die Getriebeposition der Walze wird in der Mitte der Geschwindigkeitsanzeige eingeblendet.
Seite 77 Bedienung Walze mit Geschwindigkeitsbegrenzer (Potentiometer) – optional. Stellen Sie das Potentiometer (1) im benötigten Modus auf variable Geschwindigkeit ein. Der Drehzahlbereich der Walze wird in der Mitte des Tachometers angezeigt. Auswählen des Gangs/der Drehzahl für die vorliegende Aufgabe. Den Vor-/Rückwärtsfahrhebel (2) je nach gewünschter Fahrtrichtung vorsichtig nach vorn oder hinten führen.
Seite 78 Bedienung Hänge Zur optimalen Nutzung der Zugkraft und als Überdrehzahlschutz des Walzenmotors bei Arbeits- oder Transporteinsätzen mit starker Neigung (>10 %) ist der niedrige Gang zu wählen. Keinesfalls mit einem höheren Gang oder mit einer höheren Geschwindigkeit fahren, als zum Hinauffahren des Gefälles erforderlich ist! Maschine mit TC (Antischlupfregelung) TC (Antischlupfregelung) (1) ist standardmäßig aktiviert (LED leuchtet).
Seite 79 Bedienung Hänge (TC (Antischlupfregelung)) Um die verfügbare Zugkraft beim Einsatz oder Transport an steilen Steigungen (>10%) zu optimieren und den Motor der Maschine vor Überdrehen zu schützen, müssen Sie am Geschwindigkeitsbegrenzer (Potentiometer) eine niedrige Einstellung wählen. Keinesfalls mit einem höheren Gang oder mit einer höheren Geschwindigkeit fahren, als zum Hinauffahren des Gefälles erforderlich ist! 2018-04-27...
Seite 80 Bedienung Sperre/Notbremse/Feststellbremse – Kontrolle Die Sperre, die Notbremse und die Feststellbremse Die Sperre, die Notbremse und die Feststellbremse müssen täglich vor dem Betrieb kontrolliert werden. müssen täglich vor dem Betrieb kontrolliert werden. Für eine Funktionskontrolle der Sperre und der Für eine Funktionskontrolle der Sperre und der Notbremse ist ein Neustart erforderlich.
Seite 81 Bedienung Ausbrennen des Dieselpartikelfilters - (IIIB/T4i) Die Maschine ist mit einem Dieselpartikelfilter (DPF) ausgerüstet und der Motor veranlasst bei Bedarf automatisch das Ausbrennen von Ruß und Asche. Das Ausbrennen erfolgt je nach Betriebsart nach 6-10 Betriebsstunden. Der freie Raum über der Walze darf nicht geringer Der freie Raum über der Walze darf nicht geringer 3, 4 als die Kabinenhöhe sein.
Seite 82 Bedienung Anzeigesymbol Anzeigesymbol Rußmenge Anmerkung Rußmenge Anmerkung "Gelbe "Gelbe Warnung" Warnung" >100% >100% Diese Anzeige erscheint nach einer aktiven Diese Anzeige erscheint nach einer aktiven Auswahl am Anzeigefeld. Auswahl am Anzeigefeld. Signalton Signalton >=100% >=100% Der normale Ausbrennvorgang läuft. Wenn Der normale Ausbrennvorgang läuft.
Seite 83 Bedienung Anzeigesymbol Anzeigesymbol Rußmenge Anmerkung Rußmenge Anmerkung "Gelbe "Gelbe Warnung" Warnung" >143% >143% "Rote Warnung" blinkt auf dem Display. Die "Rote Warnung" blinkt auf dem Display. Die Maschinenleistung ist um 30% und auf max. Maschinenleistung ist um 30% und auf max. 1200 U/min reduziert.
Seite 84 Bedienung Wenn Sprungbetrieb einsetzt, erhält der Bediener zuerst eine Warnung (!). Als zweiten Schritt schaltet die ABC die Vibration aus und forder den Bediener auf, die Verdichtung mit einer niedrigeren Vibrationsamplitude fortzusetzen oder, falls eine variable Frequenz verfügbar ist, die Vibrationsfrequenz zu reduzieren.
Seite 85 Bedienung Nutzung des CMV im Walzbetrieb Der Verdichtungsmesser erfasst die dynamische Bodensteifigkeit. Der CMV wird beeinflusst von Rollgeschwindigkeit, Rollrichtung (vorwärts oder rückwärts), Amplitudeneinstellung und Vibrationsfrequenz. Der DCM (Dynapac Compaction Meter) reagiert weniger empfindlich auf geringe Veränderungen der Vibrationsfrequenz. Hier einige CMV-Referenzwerte für verdichtete Materialien: Material Material...
Seite 86 Bedienung Vibration Manuelle/Automatische Vibration Taste für Arbeitsmodus (4) aktivieren. Aktivierung bzw. Deaktivierung der automatischen oder manuellen Vibration erfolgen mit Taster (1) Bei Handbetrieb aktiviert der Fahrer die Vibration mit Schalter (2) am Fahrhebel Im automatischen Modus (AVC) wird die Vibration eingeschaltet, sobald die Geschwindigkeit ≥...
Seite 87 Bedienung Amplitude- Umstellung Die Amplitude darf nicht umgeschaltet werden, Die Amplitude darf nicht umgeschaltet werden, wenn die Vibration eingeschaltet ist. wenn die Vibration eingeschaltet ist. Zuerst die Vibration ausschalten und warten, bis Zuerst die Vibration ausschalten und warten, bis sie aufgehört hat, bevor die Amplitude sie aufgehört hat, bevor die Amplitude umgeschaltet wird.
Seite 88 Bedienung Bremsen Normale Bremsung Die Vibration durch Eindrücken des Schalters (1) ausschalten. Den Vor-/Rückwärtsfahrhebel (2) in die Neutralstellung führen, um die Walze anzuhalten. Vor dem Verlassen des Fahrerstands stets die Feststellbremse (3) aktivieren. Beim Start und beim Fahren mit kalter Maschine Beim Start und beim Fahren mit kalter Maschine und kaltem Hydrauliköl können die Bremsstrecken und kaltem Hydrauliköl können die Bremsstrecken...
Seite 89 Bedienung Abschalten Die Drehzahlregelung auf Leerlauf einstellen und den Motor mehrere Minuten im Leerlauf laufen lassen, damit er abkühlen kann. Auf dem Display (1) kontrollieren, ob Fehlermeldungen angezeigt werden. Alle Lampen und andere elektrischen Verbraucher ausschalten. Die Feststellbremse (3) aktivieren und dann das Zündschloss (2) nach links in die Position Off (Aus) drehen.
Seite 90 Bedienung Batterietrennschalter Am Ende einer Arbeitsschicht muss der Batterietrennschalter (1) ausgeschaltet und der Schlüssel abgezogen werden. Warten Sie nach Abschalten des Zündschlosses Warten Sie nach Abschalten des Zündschlosses mindestens 30 Sekunden, ehe Sie den mindestens 30 Sekunden, ehe Sie den Batterietrennschalter ausschalten, um eine Batterietrennschalter ausschalten, um eine Beschädigung der elektronischen Motorsteuerung...
Seite 91 Langzeitiges Parken Langzeitiges Parken Wird die Walze länger als einen Monat Wird die Walze länger als einen Monat abgestellt, sind nachstehende Anweisungen zu abgestellt, sind nachstehende Anweisungen zu befolgen. befolgen. Diese Maßnahmen gelten für längere Nichtbenutzung der Walze über einen Zeitraum von bis zu 6 Monaten Bevor die Walze nach dieser Stillstandzeit wieder in Betrieb genommen wird, sind die folgenden, mit * gekennzeichneten Maßnahmen zu ergreifen.
Seite 92 Langzeitiges Parken Hauben, Schutzplane * Die Instrumentenabdeckung über das Armaturenbrett legen. * Die gesamte Walze mit einer Plane abdecken. Es muss immer ein Spalt zwischen Plane und Boden gelassen werden. * Falls möglich, die Walze in einem geschlossenen Raum mit konstanter Temperatur lagern. 4812159119_D.pdf 2018-04-27...
Seite 93 Verschiedenes Verschiedenes Anheben Verriegelung des Knickgelenks Bevor die Walze gehoben wird, muss das Bevor die Walze gehoben wird, muss das Knickgelenk gegen ein plötzliches Verdrehen Knickgelenk gegen ein plötzliches Verdrehen verriegelt werden. verriegelt werden. Das Lenkrad in die Stellung für Geradeausfahrt bringen.
Seite 94 Verschiedenes Gewicht: siehe Schild mit den Hebedaten auf der Walze. Anheben der Walze Das Bruttogewicht wird auf dem Das Bruttogewicht wird auf dem Hebedatenaufkleber (1) angegeben. Siehe auch Hebedatenaufkleber (1) angegeben. Siehe auch unter 'Technische Daten'. unter 'Technische Daten'. Die gesamte Hebeausrüstung, wie Ketten, Die gesamte Hebeausrüstung, wie Ketten, Stahlkabel, Bänder und Hebehaken, muss Stahlkabel, Bänder und Hebehaken, muss...
Seite 95 Verschiedenes Entriegelung des Knickgelenks Nicht vergessen, die Knickgelenkverriegelung Nicht vergessen, die Knickgelenkverriegelung wieder zu verriegeln, bevor die Walze wieder in wieder zu verriegeln, bevor die Walze wieder in Betrieb genommen wird. Betrieb genommen wird. Den Verriegelungsarm (1) hochklappen und mit dem Sperrstift (3) in der oberen Sicherungsöse (4) sichern.
Seite 96 Verschiedenes Kurze Abschleppstrecke mit laufendem Motor Die Feststellbremse aktivieren, und den Motor Die Feststellbremse aktivieren, und den Motor vorübergehend ausschalten. Die Räder mit vorübergehend ausschalten. Die Räder mit Bremsklötzen blockieren, um zu verhindern, dass Bremsklötzen blockieren, um zu verhindern, dass die Walze ins Rollen kommt.
Seite 97 Verschiedenes Kurze Abschleppstrecke bei nicht funktionierendem Motor Die Räder aus Sicherheitsgründen mit Die Räder aus Sicherheitsgründen mit Bremsklötzen blockieren, da die Walze ins Rollen Bremsklötzen blockieren, da die Walze ins Rollen kommen kann, wenn die Bremsen hydraulisch kommen kann, wenn die Bremsen hydraulisch gelöst werden.
Seite 98 Verschiedenes Abschleppen der Walze Beim Abschleppen/Bergen muss die Walze Beim Abschleppen/Bergen muss die Walze gegengebremst werden. Es ist immer eine gegengebremst werden. Es ist immer eine Abschleppstange zu verwenden, da die Walze über Abschleppstange zu verwenden, da die Walze über keine funktionsfähige Bremsen mehr verfügt.
Seite 99 Verschiedenes CA2500-CA4600 für das Verladen sichern CA2500-4600D/PD Vibrationswalze von Dynapac für den Transport sichern. Walze in Vorwärtsrichtung verladen Fahrtrichtung 1 - 3 = doppelte Verzurrung, d. h. eine Vertäuung mit zwei Teilen ist an zwei verschiedenen 1 - 3 = doppelte Verzurrung, d. h. eine Vertäuung mit zwei Teilen ist an zwei verschiedenen Zurrpunkten zu sichern, die sich symmetrisch auf der linken bzw.
Seite 100 Verschiedenes Lastträger Lastträger Die verladene Vibrationswalze ist mittig seitlich auf der Plattform versetzt (± 5 cm). Die verladene Vibrationswalze ist mittig seitlich auf der Plattform versetzt (± 5 cm). Die Feststellbremse ist angelegt und in einwandfreiem Betriebszustand, die Die Feststellbremse ist angelegt und in einwandfreiem Betriebszustand, die Knickgelenkverriegelung ist geschlossen.
Seite 101 Fahranleitung - Zusammenfassung Fahranleitung - Zusammenfassung Die SICHERHEITSVORSCHRIFTEN im Sicherheitshandbuch befolgen. Die SICHERHEITSVORSCHRIFTEN im Sicherheitshandbuch befolgen. Stellen Sie sicher, dass alle Anweisungen im Abschnitt Wartung befolgt werden Stellen Sie sicher, dass alle Anweisungen im Abschnitt Wartung befolgt werden und das Lenkschloss geöffnet wird. und das Lenkschloss geöffnet wird.
Seite 102 Fahranleitung - Zusammenfassung 4812159119_D.pdf 2018-04-27...
Seite 103 Vorbeugende Wartung Vorbeugende Wartung Die Maschine funktioniert nur dann zufriedenstellend mit möglichst niedrigen Kosten, wenn die Wartung genau durchgeführt wird. Im Abschnitt Wartung finden Sie Hinweise zur regelmäßigen Wartung, die an der Maschine durchgeführt werden muss. Die empfohlenen Wartungsintervalle gehen davon aus, dass die Maschine unter normalen Bedingungen für normale Arbeitseinsätze genutzt wird.
Seite 104 Vorbeugende Wartung 4812159119_D.pdf 2018-04-27...
Seite 105 Wartung - Schmiermittel und Symbole Wartung - Schmiermittel und Symbole Stets hochwertige Schmiermittel in der Stets hochwertige Schmiermittel in der angegebenen Menge verwenden. Zu viel Fett angegebenen Menge verwenden. Zu viel Fett oder Öl kann zur Überhitzung und damit zum oder Öl kann zur Überhitzung und damit zum schnellen Verschleiß...
Seite 106 Wartung - Schmiermittel und Symbole BIOLOGISCHES BIOLOGISCHES Lufttemperatur -10 °C - +35 °C Lufttemperatur -10 °C - +35 °C PANOLIN HLP Synth 46 PANOLIN HLP Synth 46 HYDRAULIKÖL, HYDRAULIKÖL, (14 °F - 95 °F) (14 °F - 95 °F) (www.panolin.com) (www.panolin.com) PANOLIN PANOLIN...
Seite 107 Wartung - Wartungsplan Wartung - Wartungsplan Service- und Kontrollpunkte 33,34 31,32 6,7,10 2, 3 22, 23 17,18 Abb. Service- und Kontrollpunkte Dieselkraftstoff, Einfüllung Dieselkraftstoff, Einfüllung 14. Abstreifer 14. Abstreifer 27. Sitzlagerung * 27. Sitzlagerung * Ölstand, Dieselmotor Ölstand, Dieselmotor 15. Batterie 15.
Seite 108 Wartung - Wartungsplan Allgemeines Die Wartungsmaßnahmen sollten nach der in der Anleitung angegebenen Betriebsstundenzahl durchgeführt werden. Benutzen Sie die täglichen, wöchentlichen Maßnahmen usw. für Wartungsintervalle, bei denen die Anzahl der Betriebsstunden nicht anwendbar ist. Vor dem Nachfüllen von Öl und Kraftstoff oder Vor dem Nachfüllen von Öl und Kraftstoff oder der Kontrolle des Öl- und Kraftstoffstands der Kontrolle des Öl- und Kraftstoffstands...
Seite 109 Wartung - Wartungsplan Nun erscheint ein Servicesymbol an unteren Ende des Bildschirms. Alle 10 Betriebsstunden (täglich) Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. in Abb. Maßnahme Pos. in Abb. Maßnahme Kommentar Kommentar Vor der ersten Inbetriebnahme eines Tages Vor der ersten Inbetriebnahme eines Tages Abstreifereinstellung kontrollieren Abstreifereinstellung kontrollieren Unbehinderte Kühlluftumwälzung kontrollieren...
Seite 110 Wartung - Wartungsplan Alle 50 Betriebsstunden (wöchentlich) Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. Pos. Maßnahme Maßnahme Anmerkung Anmerkung Abb. Abb. Kontrollieren, ob Schläuche und Anschlüsse dicht sind Kontrollieren, ob Schläuche und Anschlüsse dicht sind Alle 250 / 750 / 1250 / 1750 Betriebsstunden Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos.
Seite 111 Wartung - Wartungsplan Alle 500 / 1500 Betriebsstunden Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. in Abb. Pos. in Abb. Maßnahme Maßnahme Kommentar Kommentar Ölstand in Bandagenkassetten kontrollieren Ölstand in Bandagenkassetten kontrollieren Filterelement der Luftfiltereinheit kontrollieren Filterelement der Luftfiltereinheit kontrollieren Bei Bedarf wechseln Bei Bedarf wechseln 23, 22...
Seite 112 Wartung - Wartungsplan Alle 1000 Betriebsstunden Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. in Abb. Pos. in Abb. Maßnahme Maßnahme Kommentar Kommentar Hydraulikölfilter wechseln Hydraulikölfilter wechseln Ölstand in Bandagenkassetten kontrollieren Ölstand in Bandagenkassetten kontrollieren Filterelement der Luftfiltereinheit kontrollieren Filterelement der Luftfiltereinheit kontrollieren Bei Bedarf wechseln Bei Bedarf wechseln Öl im Differential der Hinterachse wechseln...
Seite 113 Wartung - Wartungsplan Alle 2000 Betriebsstunden Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. in Abb. Pos. in Abb. Maßnahme Maßnahme Kommentar Kommentar 6, 10 6, 10 Hydrauliköl wechseln Hydrauliköl wechseln Hydraulikölfilter wechseln Hydraulikölfilter wechseln Öl in den Bandagenkassetten wechseln Öl in den Bandagenkassetten wechseln Filterelement der Luftfiltereinheit kontrollieren Filterelement der Luftfiltereinheit kontrollieren Bei Bedarf wechseln...
Seite 114 Wartung - Wartungsplan Einmal jährlich Seitennummer des entsprechenden Abschnitts siehe Inhaltsverzeichnis! Pos. in Abb. Pos. in Abb. Maßnahme Maßnahme Kommentar Kommentar Kühlmittel wechseln (Glykol) Kühlmittel wechseln (Glykol) Öl im Hydrauliktank wechseln *) Öl im Hydrauliktank wechseln *) *) nicht bei PANOLIN *) nicht bei PANOLIN Hydrauliköl Hydrauliköl...
Seite 115 Wartung - Wartungsplan Prüfliste für Wartungen 2018-04-27 4812159119_D.pdf...
Seite 116 Wartung - Wartungsplan 4812159119_D.pdf 2018-04-27...
Seite 117 Wartung - 10 Stunden Wartung - 10 Stunden Alle 10 Betriebsstunden (täglich) Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern...
Seite 118 Wartung - 10 Stunden Abstreifer, Stampffußwalze Die Schrauben lösen (1), dann jeden Abstreiferzahn (2) auf 25 mm zwischen Abstreiferzahn und Bandage einstellen. Jeden Abstreiferzahn (2) zwischen den Stegen zentrieren. Die Schrauben (1) festziehen. Abb.: Abstreifer 1. Schrauben 2. Abstreiferzähne (18 Stk.) Abstreifer (Hochleistung), Stampffuß-Bandage Die Schrauben lösen (1), dann mittig 25 mm (1 in) zwischen den Abstreiferzähnen (2) und der Bandage...
Seite 119 Wartung - 10 Stunden Flexible Abstreifer (optional) Die Schrauben (2) lösen. Dann das Abstreiferblatt (1) einstellen, so dass es leicht an der Bandage anliegt. Die Schrauben (2) festziehen. Abb. Abstreifer 1. Abstreiferblatt 2. Schrauben Luftumwälzung - Prüfen Kontrollieren, ob die Kühlluft des Motors durch das Schutzgitter in der Motorhaube frei zirkulieren kann.
Seite 120 Wartung - 10 Stunden Kühlmittelstand - Kontrolle Die Walze auf ebenem Untergrund abstellen und den Kühlmittelstand (2) kontrollieren. Bei zu niedrigem Kühlmittelstand neues Kühlmittel nachfüllen. Es ist größte Vorsicht geboten, wenn der Es ist größte Vorsicht geboten, wenn der Kühlerdeckel bei warmem Motor geöffnet werden Kühlerdeckel bei warmem Motor geöffnet werden muss.
Seite 121 Wartung - 10 Stunden Kraftstofftank - Auffüllen Den Kraftstofftank täglich auffüllen. Vom Motorhersteller empfohlenen Dieselkraftstoff verwenden. Tier 4i/Stage IIIB DEUTZ-Motoren mit Tier 4i/Stage IIIB DEUTZ-Motoren mit Abgasnachbehandlung System (EAT) erfordern Abgasnachbehandlung System (EAT) erfordern den Einsatz von Ultra Low Sulphur Diesel (ULSD) den Einsatz von Ultra Low Sulphur Diesel (ULSD) Kraftstoff, der einen Schwefelgehalt von 15 ppm Kraftstoff, der einen Schwefelgehalt von 15 ppm...
Seite 122 Wartung - 10 Stunden 4812159119_D.pdf 2018-04-27...
Seite 123 Wartung - 50 Stunden Wartung - 50 Stunden Alle 50 Betriebsstunden (wöchentlich) Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern...
Seite 124 Wartung - 50 Stunden Bereich um den Ölfilter gründlich reinigen. Ölfilter entfernen und vorschriftsgemäß Ölfilter entfernen und vorschriftsgemäß entsorgen. Dies ist ein Einwegfilter, der nicht entsorgen. Dies ist ein Einwegfilter, der nicht gereinigt werden kann. gereinigt werden kann. Dafür sorgen, dass der alte Dichtungsring nicht Dafür sorgen, dass der alte Dichtungsring nicht am Filterhalter zurückbleibt, da andernfalls am Filterhalter zurückbleibt, da andernfalls...
Seite 125 Wartung - 50 Stunden Einen Behälter von 5 l Fassungsvermögen unter die Ölablassschraube (2) stellen. Beim Ablassen von (warmem) Bandagenöl Beim Ablassen von (warmem) Bandagenöl vorsichtig sein. Schutzhandschuhe und eine vorsichtig sein. Schutzhandschuhe und eine Schutzbrille tragen. Schutzbrille tragen. Das Öl sammeln und umweltgerecht entsorgen. Das Öl sammeln und umweltgerecht entsorgen.
Seite 126 Wartung - 50 Stunden Reifen - Reifendruck - Radmuttern - Festziehen Den Reifendruck mit einem Reifendruckmesser kontrollieren. Wenn die Reifen mit Flüssigkeit gefüllt sind, muss das Luftventil (1) beim Aufpumpen des Reifens auf "12:00 Uhr" stehen (ganz oben). Empfohlener Reifendruck: siehe technische Daten. Reifendruck kontrollieren.
Seite 127 Wartung - 50 Stunden Lenkeinrichtung - Festziehen Niemand darf sich im Nahbereich des Niemand darf sich im Nahbereich des Knickgelenks aufhalten, wenn der Motor läuft. Knickgelenks aufhalten, wenn der Motor läuft. Wenn die Lenkung betätigt wird, besteht Wenn die Lenkung betätigt wird, besteht Klemmgefahr.
Seite 128 Wartung - 50 Stunden 4812159119_D.pdf 2018-04-27...
Seite 129 Wartung - 50 Stunden Wartung - 50 Stunden Alle 50 Betriebsstunden (wöchentlich) Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern...
Seite 130 Wartung - 50 Stunden 4812159119_D.pdf 2018-04-27...
Seite 131 Wartung - 250 Stunden Wartung - 250 Stunden Alle 250/750/1250/1750... Betriebsstunden (alle drei Monate) Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern...
Seite 132 Wartung - 250 Stunden Hinterachsdifferential - Kontrolle des Ölstands Niemals bei laufendem Motor unter der Walze Niemals bei laufendem Motor unter der Walze arbeiten. Die Walze auf einem ebenen Untergrund arbeiten. Die Walze auf einem ebenen Untergrund aufstellen und die Räder blockieren. aufstellen und die Räder blockieren.
Seite 133 Wartung - 250 Stunden Bandagengetriebe - Kontrolle des Ölstands Den Bereich um die Ölstandschraube (1) reinigen und die Schraube herausschrauben. Kontrollieren, ob das Öl bis zur Unterkante der Ölschraubenöffnung reicht. Bei niedrigem Ölstand ist Öl bis zum richtigen Ölstand aufzufüllen. Dabei Getriebeöl verwenden, siehe Schmiermittelspezifikation.
Seite 134 Wartung - 250 Stunden Gummielemente und Befestigungsschrauben - Kontrolle Sämtliche Gummielemente (1) kontrollieren und alle Elemente austauschen, falls mehr als 25% der Gummielemente auf einer Seite der Bandage Risse von mehr als 10-15 mm aufweisen. Als Hilfe bei der Kontrolle eine Messerklinge oder einen anderen spitzen Gegenstand verwenden.
Seite 135 Wartung - 250 Stunden Klimaanlage (Zubehör) - Kontrolle Kühlmittelschläuche und Anschlüsse auf Anzeichen eines Ölfilms kontrollieren, der auf eine Kühlmittelleckage hindeutet. Das Kühlmittel enthält eine Aufspürflüssigkeit, die es ermöglicht, mithilfe einer UV-Lampe Undichtigkeiten zu lokalisieren. Wenn die Bereiche um die Anschlüsse stark farbig erscheinen, ist dies ein Hinweis auf ein Leck.
Seite 136 Wartung - 250 Stunden 4812159119_D.pdf 2018-04-27...
Seite 137 Wartung - 500 Stunden Wartung - 500 Stunden Alle 500/1500... Betriebsstunden (halbjährlich) Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern...
Seite 138 Wartung - 500 Stunden Luftfiltereinheit Kontrolle – Hauptluftfilter wechseln Hauptfilter der Luftfiltereinheit wechseln, wenn bei Hauptfilter der Luftfiltereinheit wechseln, wenn bei Höchstdrehzahl des Dieselmotors die Höchstdrehzahl des Dieselmotors die Warnleuchte am Display aufleuchtet. Warnleuchte am Display aufleuchtet. Die drei Schellen (1) lösen, den Deckel (2) abnehmen und den Hauptfilter (3) herausziehen.
Seite 139 Wartung - 500 Stunden Luftfiltereinheit - Reinigung Beide Seiten des Auslaufrohrs reinigen. Innenseite des Deckels (2) und Filtergehäuse (5) reinigen. Siehe Abbildung. Auch beide Flächen des Auslaufrohrs reinigen; siehe nebenstehende Abbildung. Innenkante des Außenkante des Auslaufrohrs. Auslaufrohrs. Kontrollieren, ob die Schlauchklemmen zwischen Kontrollieren, ob die Schlauchklemmen zwischen Filtergehäuse und Saugschlauch festgezogen Filtergehäuse und Saugschlauch festgezogen...
Seite 140 Wartung - 500 Stunden Hinterachsdifferential - Kontrolle des Ölstands Niemals bei laufendem Motor unter der Walze Niemals bei laufendem Motor unter der Walze arbeiten. Die Walze auf einem ebenen Untergrund arbeiten. Die Walze auf einem ebenen Untergrund aufstellen und die Räder blockieren. aufstellen und die Räder blockieren.
Seite 141 Wartung - 500 Stunden Bandagengetriebe - Kontrolle des Ölstands Den Bereich um die Ölstandschraube (1) reinigen und die Schraube herausschrauben. Kontrollieren, ob das Öl bis zur Unterkante der Ölschraubenöffnung reicht. Bei niedrigem Ölstand ist Öl bis zum richtigen Ölstand aufzufüllen. Dabei Getriebeöl verwenden, siehe Schmiermittelspezifikation.
Seite 142 Wartung - 500 Stunden Kraftstoffvorfilter - Wechsel Für gute Entlüftung sorgen (Absaugung), wenn der Für gute Entlüftung sorgen (Absaugung), wenn der Dieselmotor in der Halle gestartet wird. Dieselmotor in der Halle gestartet wird. Vergiftungsgefahr durch Kohlenmonoxid. Vergiftungsgefahr durch Kohlenmonoxid. Filterwechsel siehe Motorhandbuch, Kapitel Kraftstoffsystem.
Seite 143 Wartung - 500 Stunden Haube, Scharniere - Schmierung Scharniere der Motorhaube (1) und die Gleitschienen des Fahrersitzes mit Fett schmieren, übrige Gelenkpunkte und Hebel mit Öl schmieren. Die Scharniere der Kabinentüren werden mit Fett geschmiert. Siehe Schmiermittelspezifikation. Abb.: Haube 1. Scharnier Dieselmotor - Öl- und Filterwechsel Die Ölablassschraube (1) ist am einfachsten von der Unterseite des Traktorrahmens zu erreichen.
Seite 144 Wartung - 500 Stunden Sitzlagerung - Schmierung Die Kette ist ein wichtiges Teil der Lenkung. Die Kette ist ein wichtiges Teil der Lenkung. Abdeckung (5) lösen, so dass der Schmiernippel (1) zugänglich wird. Drehlagerung des Fahrersitzes mit drei Pumpenhüben auf einer Handfettpresse schmieren.
Seite 145 Wartung - alle 1000 Stunden Wartung - alle 1000 Stunden Durchführung alle 1000 Betriebsstunden (jährlich) Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern...
Seite 146 Wartung - alle 1000 Stunden Bereich um den Ölfilter gründlich reinigen. Ölfilter entfernen und vorschriftsgemäß Ölfilter entfernen und vorschriftsgemäß entsorgen. Dies ist ein Einwegfilter, der nicht entsorgen. Dies ist ein Einwegfilter, der nicht gereinigt werden kann. gereinigt werden kann. Dafür sorgen, dass der alte Dichtungsring nicht Dafür sorgen, dass der alte Dichtungsring nicht am Filterhalter zurückbleibt, da andernfalls am Filterhalter zurückbleibt, da andernfalls...
Seite 147 Wartung - alle 1000 Stunden Der Ölstand sollte nun bis zum Schauglas (3) reichen. Falls nötig die Öleinfüllschraube (1) abschrauben und bis zur Hälfte des Schauglases auffüllen. Die magnetische Ölschraube (1) von Metallteilchen befreien und wieder aufschrauben. Es ist wichtig, dass nur Dynapac Drum Oil 1000 Es ist wichtig, dass nur Dynapac Drum Oil 1000 in den Kassetten verwendet wird.
Seite 148 Wartung - alle 1000 Stunden Sicherheitsfilter - Wechsel Sicherheitsfilter nach jedem zweiten Wechsel des Hauptfilters durch einen neuen Filter ersetzen. Zum Wechseln des Sicherheitsfilters (1) den alten Filter aus seiner Halterung ziehen, einen neuen Filter einsetzen und die Luftfiltereinheit in umgekehrter Reihenfolge wieder einbauen.
Seite 149 Wartung - alle 1000 Stunden Hinterachsdifferential - Ölwechsel Niemals bei laufendem Motor unter der Walze Niemals bei laufendem Motor unter der Walze arbeiten. Die Walze auf einem ebenen Untergrund arbeiten. Die Walze auf einem ebenen Untergrund aufstellen und die Räder blockieren. aufstellen und die Räder blockieren.
Seite 150 Wartung - alle 1000 Stunden Die Walze so stellen, dass die Schraube (1) im Planetengetriebe auf "9:00 Uhr" oder "3:00 Uhr" steht. Öl bis zur Unterkante der Ölstandöffnung auffüllen. Getriebeöl verwenden. Siehe Schmiermittelspezifikation. Die Schraube reinigen und wieder einschrauben. Auf dieselbe Weise den Ölstand im anderen Abb.
Seite 151 Wartung - alle 1000 Stunden Kühler - Kontrolle/Reinigung Kontrollieren, ob die Luft ungehindert durch die Kühler (1), (2) und (3) zirkulieren kann. Verschmutzte Kühler werden mit Druckluft saubergeblasen oder mittels Hochdruckreiniger gesäubert. Die beiden Schrauben (5) lösen und die Kondensatoreinheit nach oben kippen. Der Kühler ist entgegengesetzt zur Kühlluftrichtung sauberzublasen oder zu säubern.
Seite 152 Wartung - alle 1000 Stunden Kraftstofffilter - Wechsel Einen Behälter unter den Kraftstofffilter stellen, um das Öl aufzufangen, das beim Lösen des Filters ausläuft. Den Kraftstofffilter (1) herausschrauben. Der Filter ist ein Einwegfilter und kann nicht gereinigt werden. Den Filter umweltgerecht entsorgen. Das abgelassene Öl sammeln und Das abgelassene Öl sammeln und vorschriftsmäßig entsorgen.
Seite 153 Wartung - alle 1000 Stunden Dieselmotor - Öl- und Filterwechsel Die Ölablassschraube (1) ist am einfachsten von der Unterseite des Traktorrahmens zu erreichen. Sie ist mit einem Schlauch im Motor angebracht. Das Öl ablassen, wenn der Motor warm ist. Eine Ölauffangschale, die 19 l (5 gal) fasst, unter die Ölablassschraube stellen.
Seite 154 Wartung - alle 1000 Stunden Sitzlagerung - Schmierung Die Kette ist ein wichtiges Teil der Lenkung. Die Kette ist ein wichtiges Teil der Lenkung. Abdeckung (5) lösen, so dass der Schmiernippel (1) zugänglich wird. Drehlagerung des Fahrersitzes mit drei Pumpenhüben auf einer Handfettpresse schmieren.
Seite 155 Wartung - alle 1000 Stunden Kraftstofftank – Ablassen (optional) Wasser und Bodenschlamm im Kraftstofftank werden durch die Ablassschraubenöffnung am Boden des Kraftstofftanks abgelassen. Beim Ablassen sehr vorsichtig sein. Nicht die Beim Ablassen sehr vorsichtig sein. Nicht die Ablassschraube verlieren, so dass der Kraftstoff Ablassschraube verlieren, so dass der Kraftstoff ausläuft.
Seite 156 Wartung - alle 1000 Stunden Lenkeinrichtung - Festziehen Niemand darf sich im Nahbereich des Niemand darf sich im Nahbereich des Knickgelenks aufhalten, wenn der Motor läuft. Knickgelenks aufhalten, wenn der Motor läuft. Wenn die Lenkung betätigt wird, besteht Wenn die Lenkung betätigt wird, besteht Klemmgefahr.
Seite 157 Wartung - 2000 Stunden Wartung - 2000 Stunden Durchführung alle 2000 Betriebsstunden (alle zwei Jahre) Die Walze auf einer ebenen Fläche abstellen. Die Walze auf einer ebenen Fläche abstellen. Beim Kontrollieren der Walze und Ändern von Beim Kontrollieren der Walze und Ändern von Einstellungen müssen der Motor ausgeschaltet Einstellungen müssen der Motor ausgeschaltet und die Feststellbremse aktiviert sein, sofern...
Seite 158 Wartung - 2000 Stunden Hydraulikölfilter - Austausch Deckel/Entlüftungsfilter (2) oben auf dem Tank entfernen, so dass der Überdruck im Tank beseitigt werden kann. Kontrollieren, ob der Entlüftungsfilter (2) nicht verstopft ist. Die Luft soll unbehindert in beide Richtungen strömen können. Wenn eine Richtung verstopft ist, den Filter mit etwas Dieselöl reinigen und mit Druckluft blasen, bis der Filter durchlässig ist, oder den Deckel ersetzen.
Seite 159 Wartung - 2000 Stunden Bandagenkassette - Ölwechsel Die Walze auf ebenem Untergrund stellen, sodass die Aussparung (1) auf der Innenseite der Bandage mit der Oberseite des Bandagenrahmens ausgerichtet ist. Abb.: Bandage, linke Seite 1. Aussparung Einen Behälter von 5 l Fassungsvermögen unter die Ölablassschraube (2) stellen.
Seite 160 Wartung - 2000 Stunden Bandagengetriebe - Ölwechsel Die Schrauben (1, 2 und 3) reinigen sowie lösen und das Öl in einen Behälter mit ca. 5 l (5,3 qts) Fassungsvermögen ablassen. Ablassschraube (1) wieder einschrauben und Öl bis zur Ölstandschraube (3) auffüllen, siehe unter "Bandagengetriebe –...
Seite 161 Wartung - 2000 Stunden Sicherheitsfilter - Wechsel Sicherheitsfilter nach jedem zweiten Wechsel des Hauptfilters durch einen neuen Filter ersetzen. Zum Wechseln des Sicherheitsfilters (1) den alten Filter aus seiner Halterung ziehen, einen neuen Filter einsetzen und die Luftfiltereinheit in umgekehrter Reihenfolge wieder einbauen.
Seite 162 Wartung - 2000 Stunden Planetengetriebe der Hinterachse - Ölwechsel Die Walze so stellen, dass die Schraube (1) in die unterste Stellung gelangt. Schraube (1) reinigen sowie lösen und das Öl in einen Behälter ablassen. Die Ölmenge beträgt ca. 1,85 Liter. Das Öl einer ordnungsgemäßen Entsorgung Das Öl einer ordnungsgemäßen Entsorgung zuführen.
Seite 163 Wartung - 2000 Stunden Hinterachsdifferential - Ölwechsel Niemals bei laufendem Motor unter der Walze Niemals bei laufendem Motor unter der Walze arbeiten. Die Walze auf einem ebenen Untergrund arbeiten. Die Walze auf einem ebenen Untergrund aufstellen und die Räder blockieren. aufstellen und die Räder blockieren.
Seite 164 Wartung - 2000 Stunden Kraftstoffvorfilter - Wechsel Für gute Entlüftung sorgen (Absaugung), wenn der Für gute Entlüftung sorgen (Absaugung), wenn der Dieselmotor in der Halle gestartet wird. Dieselmotor in der Halle gestartet wird. Vergiftungsgefahr durch Kohlenmonoxid. Vergiftungsgefahr durch Kohlenmonoxid. Filterwechsel siehe Motorhandbuch, Kapitel Kraftstoffsystem.
Seite 165 Wartung - 2000 Stunden Dieselmotor - Öl- und Filterwechsel Die Ölablassschraube (1) ist am einfachsten von der Unterseite des Traktorrahmens zu erreichen. Sie ist mit einem Schlauch im Motor angebracht. Das Öl ablassen, wenn der Motor warm ist. Eine Ölauffangschale, die 19 l (5 gal) fasst, unter die Ölablassschraube stellen.
Seite 166 Wartung - 2000 Stunden Sitzlagerung - Schmierung Die Kette ist ein wichtiges Teil der Lenkung. Die Kette ist ein wichtiges Teil der Lenkung. Abdeckung (5) lösen, so dass der Schmiernippel (1) zugänglich wird. Drehlagerung des Fahrersitzes mit drei Pumpenhüben auf einer Handfettpresse schmieren.
Seite 167 Wartung - 2000 Stunden Kraftstofftank – Ablassen (optional) Wasser und Bodenschlamm im Kraftstofftank werden durch die Ablassschraubenöffnung am Boden des Kraftstofftanks abgelassen. Beim Ablassen sehr vorsichtig sein. Nicht die Beim Ablassen sehr vorsichtig sein. Nicht die Ablassschraube verlieren, so dass der Kraftstoff Ablassschraube verlieren, so dass der Kraftstoff ausläuft.
Seite 168 Wartung - 2000 Stunden Klimaanlage (Zubehör) - Überholung Regelmäßige Inspektionen und Wartungsarbeiten sind notwendig, um den Betrieb auf lange Sicht zu gewährleisten. Die Kondensatoreinheit (1) mittels Druckluft von Staub reinigen. Die Druckluft von unten einblasen. Der Luftstrahl kann die Flansche der Einheit Der Luftstrahl kann die Flansche der Einheit beschädigen, wenn er zu stark ist.
Seite 169 Wartung - 2000 Stunden Trockenfilter - Kontrolle Wenn die Einheit in Betrieb ist, die Motorhaube öffnen und am Schauglas (1) kontrollieren, ob am Trockenfilter Bläschen sichtbar sind. Falls Bläschen im Schauglas erkennbar sind, ist dies ein Zeichen dafür, dass der Kühlmittelstand zu niedrig ist. Die Einheit ist dann auszuschalten.
Seite 170 Wartung - 2000 Stunden Lenkeinrichtung - Festziehen Niemand darf sich im Nahbereich des Niemand darf sich im Nahbereich des Knickgelenks aufhalten, wenn der Motor läuft. Knickgelenks aufhalten, wenn der Motor läuft. Wenn die Lenkung betätigt wird, besteht Wenn die Lenkung betätigt wird, besteht Klemmgefahr.
Seite 172 Dynapac Compaction Equipment AB Box 504, SE 371 23 Karlskrona, Sweden www.dynapac.com...

Diese Anleitung auch für:

Dynapac ca4600 10000148 a00 serie 10000152 a00 serie 10000174 a015846 serie 10000151 a010703 serie

Fayat Group DYNAPAC CA3600 Bedienungshandbuch

Quicklinks

Verwandte Anleitungen für Fayat Group DYNAPAC CA3600

Inhaltszusammenfassung für Fayat Group DYNAPAC CA3600

Diese Anleitung auch für:
