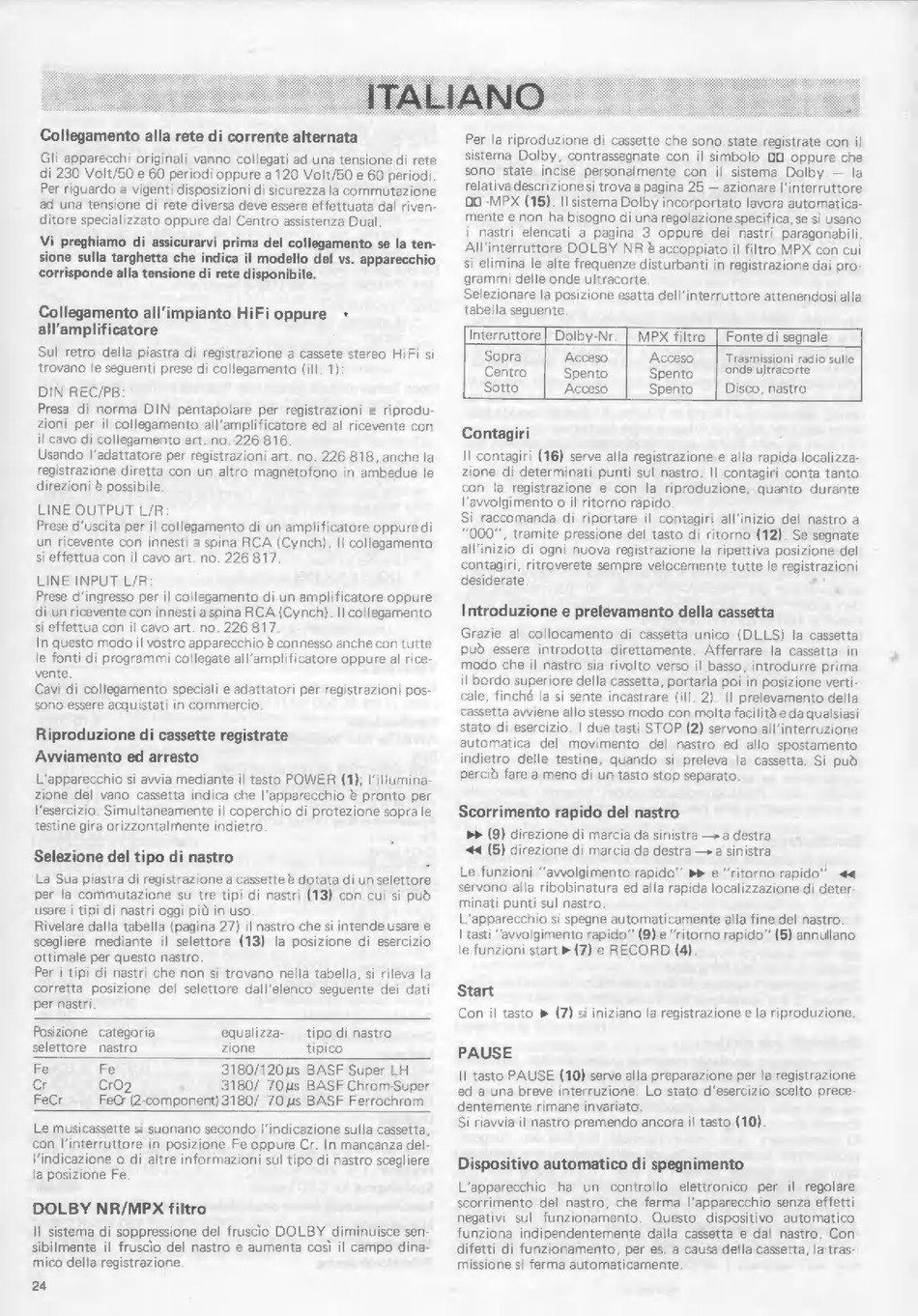

Dual C 810 Bedienungsanleitung Seite 22

Collegamento alla rete di corrente alternata
Gli apparecchi originali vanno collegati ad una tensione di rete
di 230 Volt/50 e 60 periodi oppure a 120 Volt/50 e 60 periodi.
Per riguardo a vigenti disposizioni di sicurezza la commutazione
ad una tensione di rete diversa deve essere effettuata dal riven-
ditore specializzato oppure dal Centro assistenza Dual.
Collegamento all'impianto HiFi oppure +
all'amplificatore
Sul retro della piastra di registrazione a cassete stereo HiFi si
trovano le seguenti prese di collegamento (ill. 1):
DIN REC/PB:
Presa di norma DIN pentapolare per registrazioni e riprodu-
zioni per il collegamento all'amplificatore ed al ricevente con
il cavo di collegamento art. no..226 816.
LINE OUTPUT L/R:
Prese d'uscita per il collegamento di un amplificatore oppure di
un ricevente con innesti a spina RCA (Cynch). II collegamento
si effettua con il cavo art. no. 226817
LINE INPUT L/R:
Prese d'ingresso per il collegamento di un amplificatore oppure
di un ricevente con innesti a spina RCA (Cynch). II collegamento
si effettua con il cavo art. no. 226 817
In questo modo il vostro apparecchio è connesso anche con tutte
le fonti di programmi collegate all'amplificatore oppure al rice-
vente.
Cavi di collegamento speciali e adattatori per registrazioni pos-
sono essere acquistati in commercio
Riproduzione di cassette registrate
Avviamento ed arresto
L'apparecchio si avvia mediante il tasto POWER (1); l'illumina-
zione del vano cassetta indica che l'apparecchio è pronto per
l'esercizio. Simultaneamente il coperchio di protezione sopra le
testine gira orizzontalmente indietro
Selezione del tipo di nastro =
La Sua piastra di registrazione a cassette è dotata di un selettore
per la commutazione su tre tipi di nastri (13) con cui si pud
usare i tipi di nastri oggi più in uso
Rivelare dalla tabella (pagina 27) il nastro che si intende usare e
scegliere mediante il selettore (13) la posizione di esercizio
ottimale per questo nastro.
Per i tipi di nastri che non si trovano nella tabella, si rileva la
corretta posizione del selettore dall'elenco seguente dei dati
per nastri
tipo di nastro
tipico
Posizione categoria
selettore nastro
equalizza-
zione
Fe Fe 3180/120us BASF Super LH
Cr CrO2 3180/ 70us BASF Chrom-Super
FeCr FeCr (2-component) 3180/ 70 us BASF Ferrochrom
Le musicassette si suonano secondo l'indicazione sulla cassetta,
con l'interruttore in posizione Fe oppure Cr. In mancanza del-
l'indicazione o di altre informazioni sul tipo di nastro scegliere
la posizione Fe.
DOLBY NR/MPX filtro
Il sistema di soppressione del fruscio DOLBY diminuisce sen-
sibilmente il fruscio del nastro e aumenta così il campo dina-
mico della registrazione.
24
Per la riproduzione di cassette che sono state registrate con il
sistema Dolby, contrassegnate con il simbolo DO oppure che
sono state incise personalmente con il sistema Dolby — la
relativa descrizione si trova a pagina 25 — azionare l'interruttore
DO -MPX (15). Il sistema Dolby incorportato lavora automatica-
mente e non ha bisogno di una regolazione specifica, se si usano
i nastri elencati a pagina 3 oppure dei nastri paragonabili.
All'interruttore DOLBY NR è accoppiato il filtro MPX con cui
si elimina le alte frequenze disturbanti in registrazione dai pro-
grammi delle onde ultracorte
Interruttore| Dolby-Nr. | MPX filtro | Fonte di segnale
Sopra Acceso Acceso Trasmissioni radio sulle
Centro Spento Spento | onde ujtracorte
Sotto Acceso Spento Disco, nastro
Contagiri
Il contagiri (16) serve alla registrazione e alla rapida localizza-
zione di determinati punti sul nastro. Il contagiri conta tanto
con la registrazione e con la riproduzione, quanto durante
l'avvolgimento o il ritorno rapido
Si raccomanda di riportare il contagiri all'inizio del nastro a
"000°, tramite pressione del tasto di ritorno (12). Se segnate
all'inizio di ogni nuova registrazione la ripettiva posizione del
contagiri, ritroverete sempre velocemente tutte le registrazioni
desiderate.
Introduzione e prelevamento della cassetta
Scorrimento rapido del nastro
»» (9) direzione di marcia da sinistra — a destra
<< (5) direzione di marcia da destra — a sinistra
Le funzioni ''avvolgimento rapido" »» e "ritorno rapido" +4
servono alla ribobinatura ed alla rapida localizzazione di deter-
minati punti sul nastro
L'apparecchio si spegne automaticamente alla fine del nastro.
| tasti "avvolgimento rapido" (9) e "ritorno rapido" (5) annullano
le funzioni start » (7) e RECORD (4)
Start
Con il tasto » (7) si iniziano la registrazione e la riproduzione.
PAUSE
Il tasto PAUSE (10) serve alla preparazione per la registrazione
ed a una breve interruzione. Lo stato d'esercizio scelto prece-
dentemente rimane invariato.
Si riavvia il nastro premendo ancora il tasto (10)
Dispo; o automatico di spegnimento
L'apparecchio ha un controllo elettronico per il regolare
scorrimento del nastro, che ferma l'apparecchio senza effetti
negativi sul funzionamento. Questo dispositivo automatico
funziona indipendentemente dalla cassetta e dal nastro. Con
difetti di funzionamento, per es. a causa della cassetta, la tras-
missione si ferma automaticamente.
