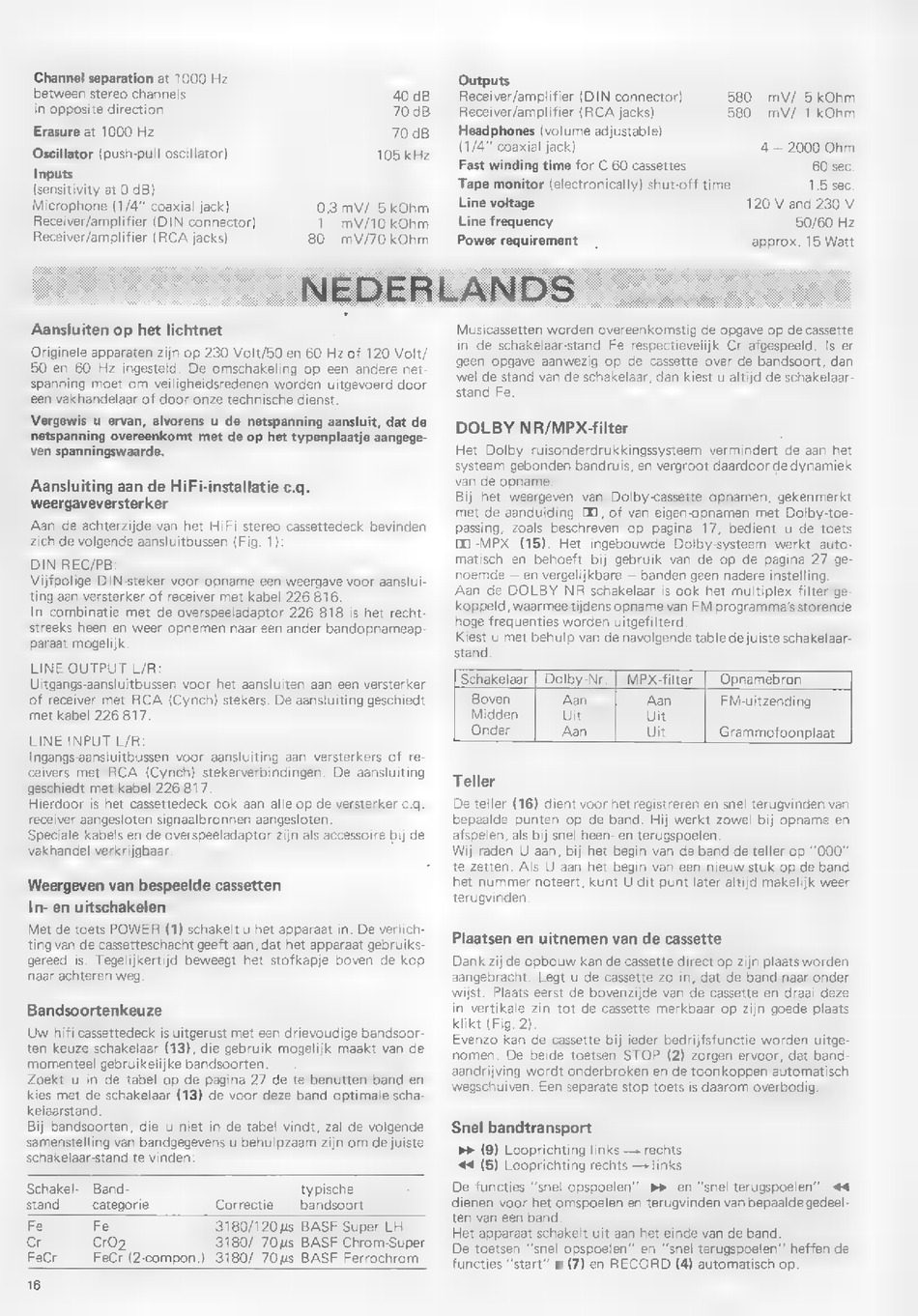

Channel separation at 1000 Hz
Inputs
(sensitivity at O dB)
Outputs
Receiver/amplifier (DIN connector)
Receiver/amplifier (RCA jacks)
Headphones (volume adjustable)
580 mV/ 5kOhm
580 mV/ 1 kOhm
(1/4" coaxial jack) 4 — 2000 Ohm
Fast winding time for C 60 cassettes 60 sec
Tape monitor (electronically) shut-off time 1.5 sec
Line voltage 120 V and 230 V
Line frequency 50/60 Hz
Power requirement approx. 15 Watt
Aansluiten op het lichtnet
Originele apparaten zijn op 230 Volt/50 en 60 Hz of 120 Volt/
50 en 60 Hz ingesteld. De omschakeling op een andere net-
spanning moet om veiligheidsredenen worden uitgevoerd door
een vakhandelaar of door onze technische dienst.
Vergewis u ervan, alvorens u de netspanning aansluit, dat de
netspanning overeenkomt met de op het typenplaatje aangege-
ven spanningswaarde.
Aansluiting aan de HiFi-installatie c.q.
weergaveversterker
Aan de achterzijde van het HiFi stereo cassettedeck bevinden
zich de volgende aansluitbussen (Fig. 1):
DIN REC/PB
Vijfpolige DIN-steker voor opname een weergave voor aanslui-
ting aan versterker of receiver met kabel 226 816.
In combinatie met de overspeeladaptor 226 818 is het recht-
streeks heen en weer opnemen naar een ander bandopnameap-
paraat mogelijk
LINE OUTPUT L/R:
Uitgangs-aansluitbussen voor het aansluiten aan een versterker
of receiver met RCA (Cynch) stekers. De aansluiting geschiedt
met kabel 226 817
LINE INPUT L/R:
Ingangs-aansluitbussen voor aansluiting aan versterkers of re-
ceivers met RCA (Cynch) stekerverbindingen. De aansluiting
geschiedt met kabel 226 817
Hierdoor is het cassettedeck ook aan alle op de versterker c.q.
receiver aangesloten signaalbronnen aangesloten.
Speciale kabels en de overspeeladaptor zijn als accessoire bij de
vakhandel verkrijgbaar.
Weergeven van bespeelde cassetten
In- en uitschakelen
Met de toets POWER (1) schakelt u het apparaat in. De verlich-
ting van de cassetteschacht geeft aan,dat het apparaat gebruiks-
gereed is. Tegelijkertijd beweegt het stofkapje boven de kop
naar achteren weg.
Bandsoortenkeuze
Uw hifi cassettedeck is uitgerust met een drievoudige bandsoor-
ten keuze schakelaar (13), die gebruik mogelijk maakt van de
momenteel gebruikelijke bandsoorten.
Zoekt u in de tabel op de pagina 27 de te benutten band en
kies met de schakelaar (13) de voor deze band optimale scha-
kelaarstand.
Bij bandsoorten, die u niet in de tabel vindt, zal de volgende
samenstelling van bandgegevens u behulpzaam zijn om de juiste
schakelaar-stand te vinden:
Schakel- Band- typische
stand categorie Correctie __bandsoort
Fe Fe 3180/120us BASF Super LH
Cr CrO2 3180/ 70us BASF Chrom-Super
FeCr FeCr (2-compon.) 3180/ 70us BASF Ferrochrom
16
Musicassetten worden overeenkomstig de opgave op de cassette
in de schakelaar-stand Fe respectievelijk Cr afgespeeld. Is er
geen opgave aanwezig op de cassette over de bandsoort, dan
wel de stand van de schakelaar, dan kiest u altijd de schakelaar-
stand Fe.
DOLBY NR/MPX filter
Het Dolby ruisonderdrukkingssysteem vermindert de aan het
systeem gebonden bandruis, en vergroot daardoor de dynamiek
van de opname.
Bij het weergeven van Dolby-cassette opnamen, gekenmerkt
met de aanduiding DO, of van eigen-opnamen met Dolby-toe-
passing, zoals beschreven op pagina 17, bedient u de toets
DO -MPX (15). Het ingebouwde Dolby-systeem werkt auto-
matisch en behoeft bij gebruik van de op de pagina 27 ge-
noemde — en vergelijkbare — banden geen nadere instelling.
Aan de DOLBY NR schakelaar is ook het multiplex filter ge-
koppeld, waarmee tijdens opname van FM programma's storende
hoge frequenties worden uitgefilterd
Kiest u met behulp van de navolgende table de juiste schakelaar-
stand
Schakelaar | Dolby-Nr. | MPX-filter Opnamebron
Boven Aan Aan FM-uitzending
Midden Uit Uit
Onder Aan Uit Grammofoonplaat
Teller
De teller (16) dient voor het registreren en snel terugvinden van
bepaalde punten op de band. Hij werkt zowel bij opname en
afspelen, als bij snel heen- en terugspoelen.
Wij raden U aan, bij het begin van de band de teller op "000"
te zetten. Als U aan het begin van een nieuw stuk op de band
het nummer noteert, kunt U dit punt later altijd makelijk weer
terugvinden
Plaatsen en uitnemen van de cassette
Dank zij de opbouw kan de cassette direct op zijn plaats worden
aangebracht. Legt u de cassette zo in, dat de band naar onder
wijst. Plaats eerst de bovenzijde van de cassette en draai deze
in vertikale zin tot de cassette merkbaar op zijn goede plaats
klikt (Fig. 2)
Evenzo kan de cassette bij ieder bedrijfsfunctie worden uitge-
nomen. De beide toetsen STOP (2) zorgen ervoor, dat band-
aandrijving wordt onderbroken en de toonkoppen automatisch
wegschuiven. Een separate stop toets is daarom overbodig.
Snel bandtransport
»» (9) Looprichting links — rechts
4 (5) Looprichting rechts — links
De functies "snel opspoelen'' »» en "snel terugspoelen" <4
dienen voor het omspoelen en terugvinden van bepaalde gedeel-
ten van een band
Het apparaat schakelt uit aan het einde van de band.
De toetsen "snel opspoelen" en 'snel terugspoelen" heffen de
functies "start" » (7) en RECORD (4) automatisch op.
