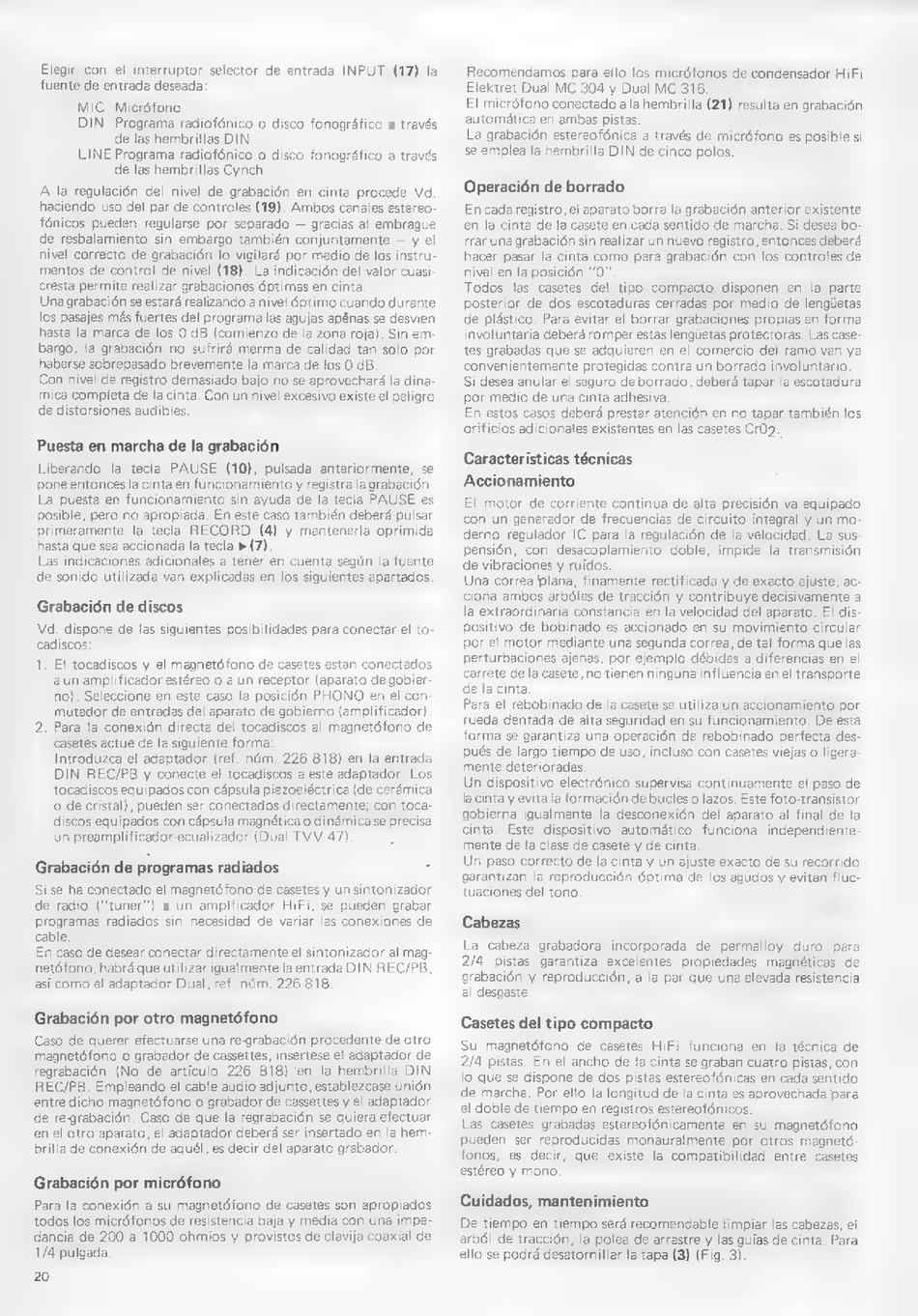

Dual C 810 Bedienungsanleitung Seite 18

Elegir con el interruptor selector de entrada INPUT (17) la
fuente de entrada deseada:
MIC Micrófono
DIN Programa radiofónico o disco fonográfico a través
de las hembrillas DIN
LINE Programa radiafónico o disco fonográfico a través
de las hembrillas Cynch
A la regulación del nivel de grabación en cinta procede Vd.
haciendo uso del par de controles (19). Ambos canales estereo-
fónicos pueden regularse por separado - gracias al embrague
de resbalamiento sin embargo también conjuntamente — y el
nivel correcto de grabación lo vigilará por medio de los instru-
mentos de control de nivel (18). La indicación del valor cuasi-
cresta permite realizar grabaciones óptimas en cinta.
Una grabación se estará realizando a nivel óptimo cuando durante
los pasajes más fuertes del programa las agujas apênas se desvien
hasta la marca de los O dB (comienzo de la zona roja). Sin em-
bargo, la grabación no sufrirá merma de calidad tan solo por
haberse sobrepasado brevemente la marca de los 0 dB
Con nivel de registro demasiado bajo no se aprovechará la dina-
mica completa de la cinta. Con un nivel excesivo existe el peligro
de distorsiones audibles.
Puesta en marcha de la grabación
Liberando la tecla PAUSE (10), pulsada anteriormente, se
pone entonces la cinta en funcionamiento y registra la grabación
La puesta en funcionamiento sin ayuda de la tecla PAUSE es
posible, pero no apropiada. En este caso también deberá pulsar
primeramente la tecla RECORD (4) y mantenerla oprimida
hasta que sea accionada la tecla » (7).
Las indicaciones adicionales a tener en cuenta según la fuente
de sonido utilizada van explicadas en los siguientes apartados.
Grabación de discos
Vd. dispone de las siguientes posibilidades para conectar el to-
cadiscos
1. El tocadiscos y el magnetófono de casetes estan conectados
aun amplificador estéreo o a un receptor (aparato de gobier-
no). Seleccione en este caso la posición PHONO en el con-
mutador de entradas del aparato de gobierno (amplificador)
2. Para la conexión directa del tocadiscos al magnetófono de
casetes actue de la siguiente forma:
Introduzca el adaptador (ref. núm. 226 818) en la entrada
DIN REC/PB y conecte el tocadiscos a este adaptador. Los
tocadiscos equipados con cápsula piezoeléctrica (de cerámica
o de cristal), pueden ser conectados directamente; con toca-
discos equipados con cápsula magnética o dinámica se precisa
un preamplificador-ecualizador (Dual TVV 47) e
Grabación de programas radiados
Si se ha conectado el magnetófono de casetes y un sintonizador
de radio ("tuner") a un amplificador HiFi, se pueden grabar
programas radiados sin necesidad de variar las conexiones de
cable.
En caso de desear conectar directamente el sintonizador al mag-
netófono, habrá que utilizar igualmente la entrada DIN REC/PB,
así como el adaptador Dual, ref. núm. 226 818.
Grabación por otro magnetófono
Caso de querer efectuarse una re-grabación procedente de otro
magnetófono o grabador de cassettes, insertese el adaptador de
regrabación (No de artículo 226 818) 'en la hembrilla DIN
REC/PB. Empleando el-cable audio adjunto, establezcase unión
entre dicho magnetófono o grabador de cassettes y el adaptador
de re-grabación. Caso de que la regrabación se quiera efectuar
en el otro aparato, el adaptador deberá ser insertado en la hem-
brilla de conexión de aquél, es decir del aparato grabador.
Grabación por micrófono
Para la conexión a su magnetófono de casetes son apropiados
todos los micrófonos de resistencia baja y media con una impe-
dancia de 200 a 1000 ohmios y provistos de clavija coaxial de
1/4 pulgada
20
Recomendamos para ello los micrófonos de condensador HiFi
Elektret Dual MC 304 y Dual MC 316.
La grabación estereofónica a través de micrófono es posible si
se emplea la hembrilla DIN de cinco polos.
Operación de borrado
En cada registro, el aparato borra la grabación anterior existente
en la cinta de la casete en cada sentido de marcha. Si desea bo-
rrar una grabación sin realizar un nuevo registro, entonces deberá
hacer pasar la cinta como para grabación con los controles de
nivel en la posición "0"
Todos las casetes del tipo compacto disponen en la parte
posterior de dos escotaduras cerradas por medio de lengúetas
de plástico. Para evitar el borrar grabaciones propias en forma
involuntaria deberá romper estas lengúetas protectoras. Las case-
tes grabadas que se adquieren en el comercio del ramo van ya
convenientemente protegidas contra un borrado involuntario.
Si desea anular el seguro de borrado, deberá tapar la escotadura
por medio de una cinta adhesiva.
En estos casos deberá prestar atención en no tapar también los
orificios adicionales existentes en las casetes Cr02.
Caracteristicas técnicas
Accionamiento
El motor de corriente continua de alta precisión va equipado
con un generador de frecuencias de circuito integral y un mo-
derno regulador |C para la regulación de la velocidad. La sus-
pensión, con desacoplamiento doble, impide la transmisión
de vibraciones y ruidos.
Una correa plana, finamente rectificada y de exacto ajuste, ac-
ciona ambos arbóles de tracción y contribuye decisivamente a
la extraordinaria constancia en la velocidad del aparato. El dis-
positivo de bobinado es accionado en su movimiento circular
por el motor mediante una segunda correa, de tal forma que las
perturbaciones ajenas, por ejemplo débidas a diferencias en el
carrete de la casete, no tienen ninguna influencia en el transporte
de la cinta
Para el rebobinado de la casete se utiliza un accionamiento por
rueda dentada de alta seguridad en su funcionamiento. De esta
forma se garantiza una operación de rebobinado perfecta des-
pués de largo tiempo de uso, incluso con casetes viejas o ligera-
mente deterioradas.
Un dispositivo electrónico supervisa continuamente el paso de
la cinta y evita la formación de bucles o lazos. Este foto-transistor
gobierna igualmente la desconexión del aparato al final de la
cinta. Este dispositivo automático funciona independiente-
mente de la clase de casete y de cinta
Un paso correcto de la cinta y un ajuste exacto de su recorrido
garantizan la reproducción óptima de los agudos y evitan fluc-
tuaciones del tono
Cabezas
La cabeza grabadora incorporada de permalloy duro para
2/4 pistas garantiza excelentes propiedades magnéticas de
grabación y reproducción, a la par que una elevada resistencia
al desgaste
Casetes del tipo compacto
Su magnetófono de casetes HiFi funciona en la técnica de
2/4 pistas. En el ancho de la cinta se graban cuatro pistas, con
lo que se dispone de dos pistas estereofónicas en cada sentido
de marcha. Por ello la longitud de la cinta es aprovechada para
el doble de tiempo en registros estereofónicos.
Las casetes grabadas estereofónicamente en su magnetófono
pueden ser reproducidas monauralmente por otros magnetó-
fonos, es decir, que existe la compatibilidad entre casetes
estéreo y mono.
Cuidados, mantenimiento
De tiempo en tiempo será recomendable limpiar las cabezas, el
arból de tracción, la polea de arrastre y las guías de cinta. Para
ello se podrá desatornillar la tapa (3) (Fig. 3).
