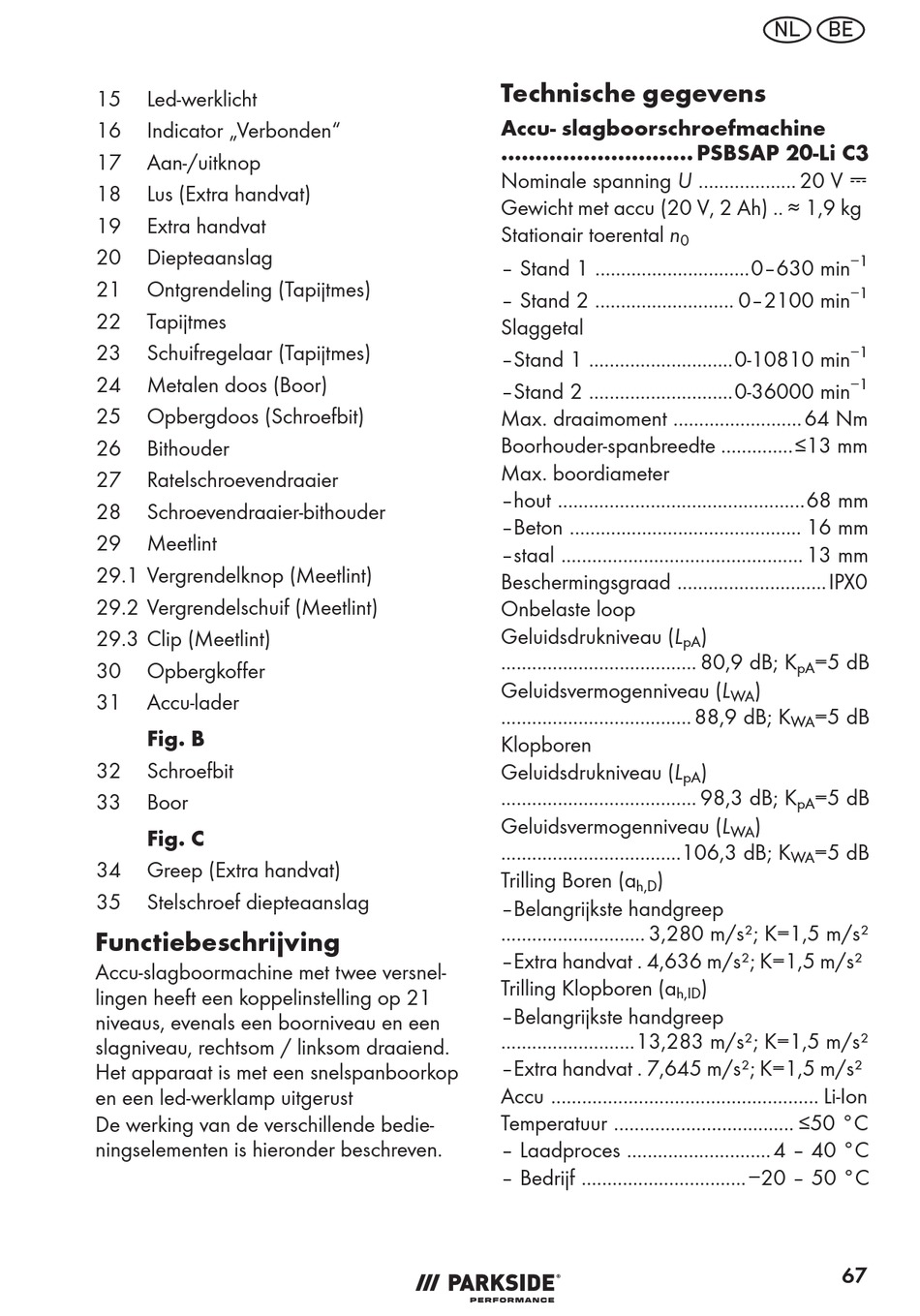

Functiebeschrijving; Technische Gegevens - Parkside Performance Psbsap 20-Li C3 Originalbetriebsanleitung

15 Led-werklicht
16 Indicator „Verbonden"
17 Aan-/uitknop
18 Lus (Extra handvat)
19 Extra handvat
20 Diepteaanslag
21 Ontgrendeling (Tapijtmes)
22 Tapijtmes
23 Schuifregelaar (Tapijtmes)
24 Metalen doos (Boor)
25 Opbergdoos (Schroefbit)
26 Bithouder
27 Ratelschroevendraaier
28 Schroevendraaier-bithouder
29 Meetlint
29.1 Vergrendelknop (Meetlint)
29.2 Vergrendelschuif (Meetlint)
29.3 Clip (Meetlint)
30 Opbergkoffer
31 Accu-lader
Fig. B
32 Schroefbit
33 Boor
Fig. C
34 Greep (Extra handvat)
35 Stelschroef diepteaanslag

Functiebeschrijving

Accu-slagboormachine met twee versnel-
lingen heeft een koppelinstelling op 21
niveaus, evenals een boorniveau en een
slagniveau, rechtsom / linksom draaiend.
Het apparaat is met een snelspanboorkop
en een led-werklamp uitgerust
De werking van de verschillende bedie-
ningselementen is hieronder beschreven.

Technische gegevens

Accu- slagboorschroefmachine
............................ PSBSAP 20-Li C3
Nominale spanning U ................... 20 V ⎓
Gewicht met accu (20 V, 2 Ah) .. ≈ 1,9 kg
Stationair toerental n
– Stand 1 ..............................0–630 min
– Stand 2 ........................... 0–2100 min
Slaggetal
–Stand 1 ............................0-10810 min
–Stand 2 ............................0-36000 min
Max. draaimoment ......................... 64 Nm
Boorhouder-spanbreedte ..............≤13 mm
Max. boordiameter
–hout ................................................68 mm
–Beton ............................................. 16 mm
–staal ............................................... 13 mm
Beschermingsgraad ............................. IPX0
Onbelaste loop
Geluidsdrukniveau (L
...................................... 80,9 dB; K
Geluidsvermogenniveau (L
..................................... 88,9 dB; K
Klopboren
Geluidsdrukniveau (L
...................................... 98,3 dB; K
Geluidsvermogenniveau (L
...................................106,3 dB; K
Trilling Boren (a )
h,D
–Belangrijkste handgreep
............................ 3,280 m/s²; K=1,5 m/s²
–Extra handvat . 4,636 m/s²; K=1,5 m/s²
Trilling Klopboren (a
–Belangrijkste handgreep
..........................13,283 m/s²; K=1,5 m/s²
–Extra handvat . 7,645 m/s²; K=1,5 m/s²
Accu .................................................... Li-Ion
Temperatuur ................................... ≤50 °C
– Laadproces ............................ 4 – 40 °C
– Bedrijf ................................−20 – 50 °C
NL BE
0
)
pA
=5 dB
pA
)
WA
=5 dB
WA
)
pA
=5 dB
pA
)
WA
=5 dB
WA
)
h,ID
67
−1
−1
−1
−1
