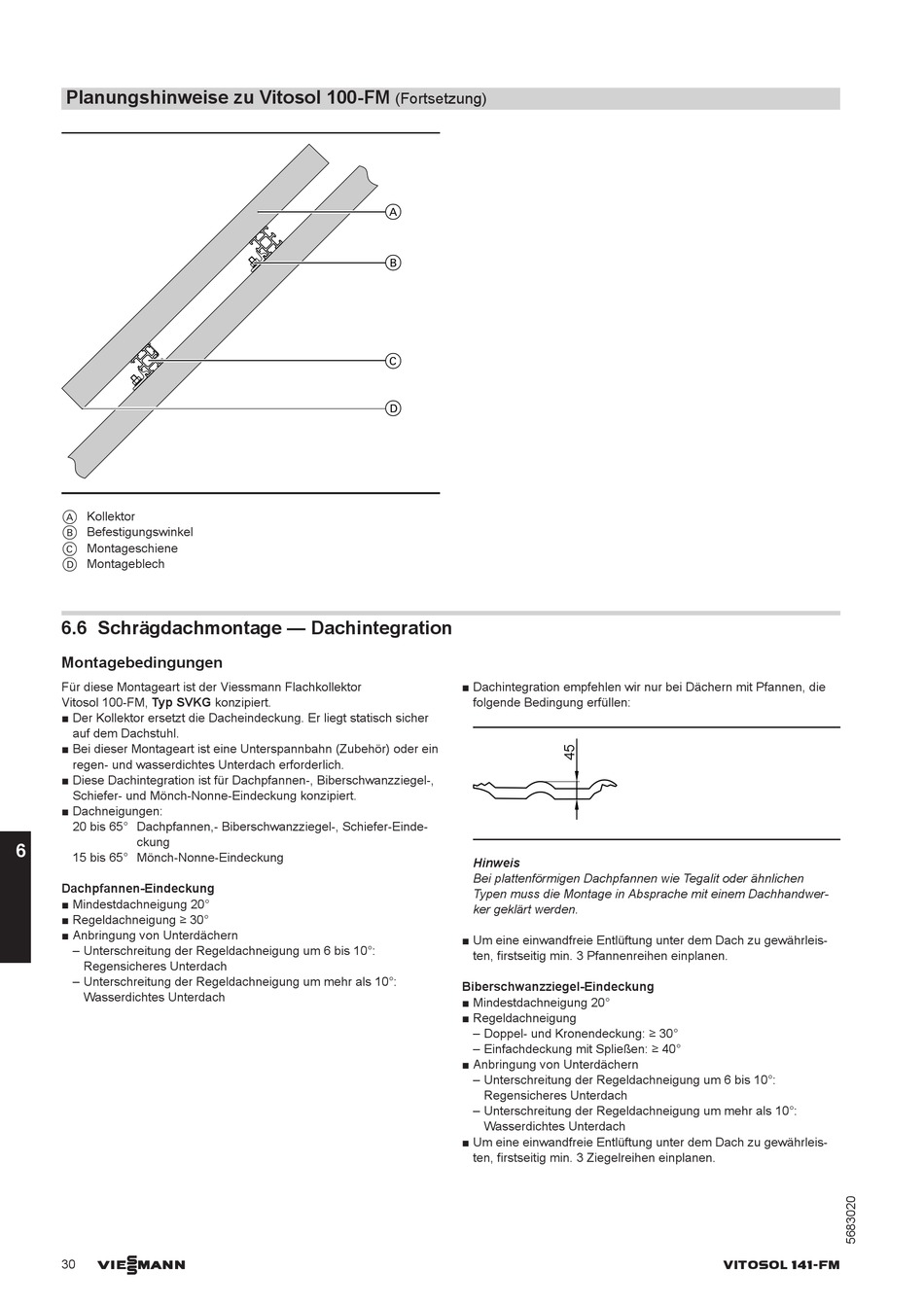

Planungshinweise zu Vitosol 100-FM
A Kollektor
B Befestigungswinkel
C Montageschiene
D Montageblech
6.6 Schrägdachmontage — Dachintegration
Montagebedingungen
Für diese Montageart ist der Viessmann Flachkollektor
Vitosol 100-FM, Typ SVKG konzipiert.
■ Der Kollektor ersetzt die Dacheindeckung. Er liegt statisch sicher
auf dem Dachstuhl.
■ Bei dieser Montageart ist eine Unterspannbahn (Zubehör) oder ein
regen- und wasserdichtes Unterdach erforderlich.
■ Diese Dachintegration ist für Dachpfannen-, Biberschwanzziegel-,
Schiefer- und Mönch-Nonne-Eindeckung konzipiert.
■ Dachneigungen:
20 bis 65° Dachpfannen,- Biberschwanzziegel-, Schiefer-Einde-
ckung
6
15 bis 65° Mönch-Nonne-Eindeckung
Dachpfannen-Eindeckung
■ Mindestdachneigung 20°
■ Regeldachneigung ≥ 30°
■ Anbringung von Unterdächern
– Unterschreitung der Regeldachneigung um 6 bis 10°:
Regensicheres Unterdach
– Unterschreitung der Regeldachneigung um mehr als 10°:
Wasserdichtes Unterdach
VIESMANN
30
(Fortsetzung)
A
B
C
D
■ Dachintegration empfehlen wir nur bei Dächern mit Pfannen, die
folgende Bedingung erfüllen:
Hinweis
Bei plattenförmigen Dachpfannen wie Tegalit oder ähnlichen
Typen muss die Montage in Absprache mit einem Dachhandwer-
ker geklärt werden.
■ Um eine einwandfreie Entlüftung unter dem Dach zu gewährleis-
ten, firstseitig min. 3 Pfannenreihen einplanen.
Biberschwanzziegel-Eindeckung
■ Mindestdachneigung 20°
■ Regeldachneigung
– Doppel- und Kronendeckung: ≥ 30°
– Einfachdeckung mit Spließen: ≥ 40°
■ Anbringung von Unterdächern
– Unterschreitung der Regeldachneigung um 6 bis 10°:
Regensicheres Unterdach
– Unterschreitung der Regeldachneigung um mehr als 10°:
Wasserdichtes Unterdach
■ Um eine einwandfreie Entlüftung unter dem Dach zu gewährleis-
ten, firstseitig min. 3 Ziegelreihen einplanen.
