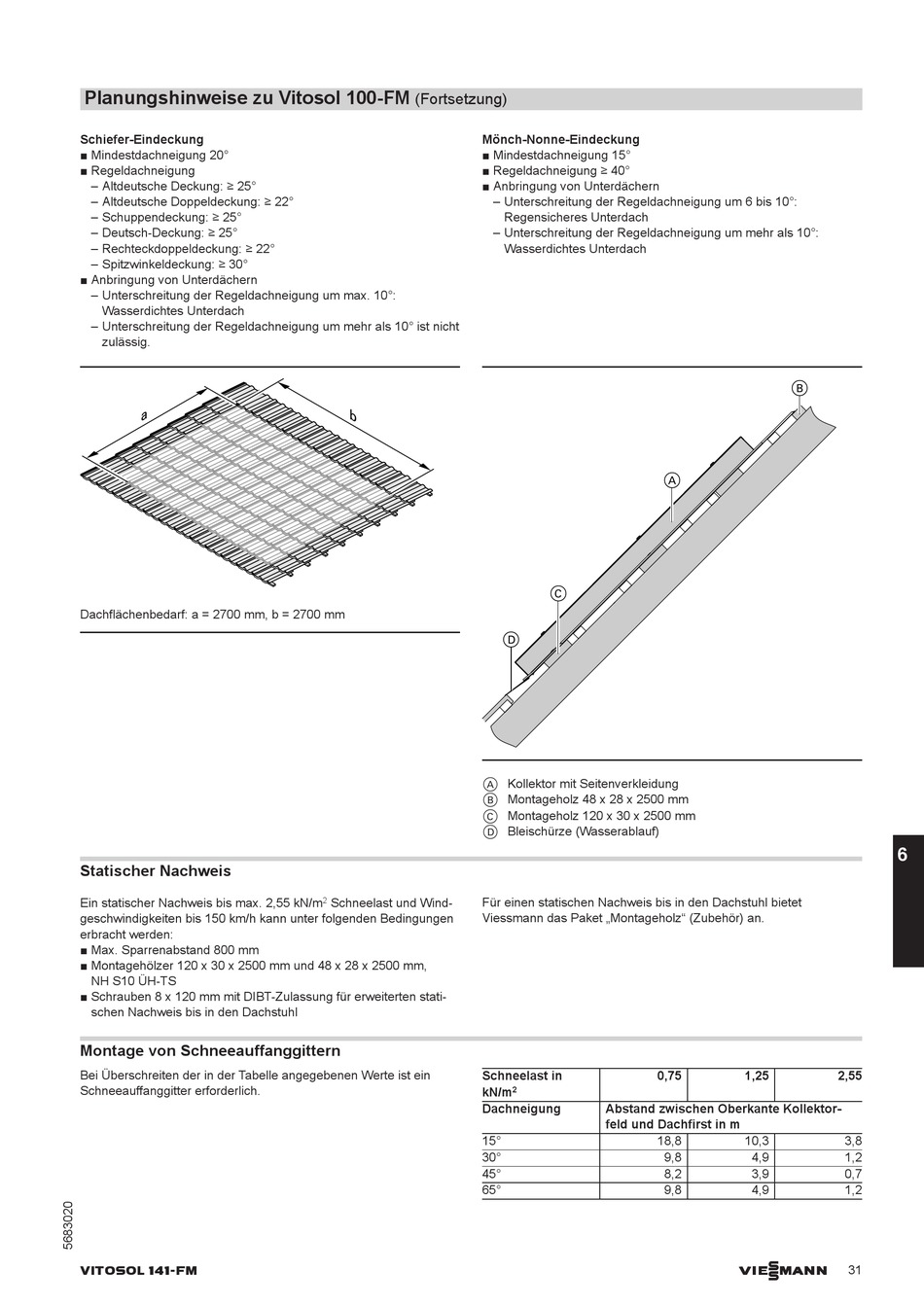

Viessmann Vitocell 100-W CVBA Planungsanleitung Seite 31

Planungshinweise zu Vitosol 100-FM
Schiefer-Eindeckung
■ Mindestdachneigung 20°
■ Regeldachneigung
– Altdeutsche Deckung: ≥ 25°
– Altdeutsche Doppeldeckung: ≥ 22°
– Schuppendeckung: ≥ 25°
– Deutsch-Deckung: ≥ 25°
– Rechteckdoppeldeckung: ≥ 22°
– Spitzwinkeldeckung: ≥ 30°
■ Anbringung von Unterdächern
– Unterschreitung der Regeldachneigung um max. 10°:
Wasserdichtes Unterdach
– Unterschreitung der Regeldachneigung um mehr als 10° ist nicht
zulässig.
Dachflächenbedarf: a = 2700 mm, b = 2700 mm
Statischer Nachweis
Ein statischer Nachweis bis max. 2,55 kN/m
geschwindigkeiten bis 150 km/h kann unter folgenden Bedingungen
erbracht werden:
■ Max. Sparrenabstand 800 mm
■ Montagehölzer 120 x 30 x 2500 mm und 48 x 28 x 2500 mm,
NH S10 ÜH-TS
■ Schrauben 8 x 120 mm mit DIBT-Zulassung für erweiterten stati-
schen Nachweis bis in den Dachstuhl
Montage von Schneeauffanggittern
Bei Überschreiten der in der Tabelle angegebenen Werte ist ein
Schneeauffanggitter erforderlich.
VITOSOL 141-FM
(Fortsetzung)
Mönch-Nonne-Eindeckung
■ Mindestdachneigung 15°
■ Regeldachneigung ≥ 40°
■ Anbringung von Unterdächern
– Unterschreitung der Regeldachneigung um 6 bis 10°:
– Unterschreitung der Regeldachneigung um mehr als 10°:
A Kollektor mit Seitenverkleidung
B Montageholz 48 x 28 x 2500 mm
C Montageholz 120 x 30 x 2500 mm
D Bleischürze (Wasserablauf)
Für einen statischen Nachweis bis in den Dachstuhl bietet
2 Schneelast und Wind-
Viessmann das Paket „Montageholz" (Zubehör) an.
Schneelast in
kN/m
Dachneigung
15°
30°
45°
65°
Regensicheres Unterdach
Wasserdichtes Unterdach
A
C
D
0,75
2
Abstand zwischen Oberkante Kollektor-
feld und Dachfirst in m
18,8
9,8
8,2
9,8
B
6
1,25 2,55
10,3 3,8
4,9 1,2
3,9 0,7
4,9 1,2
