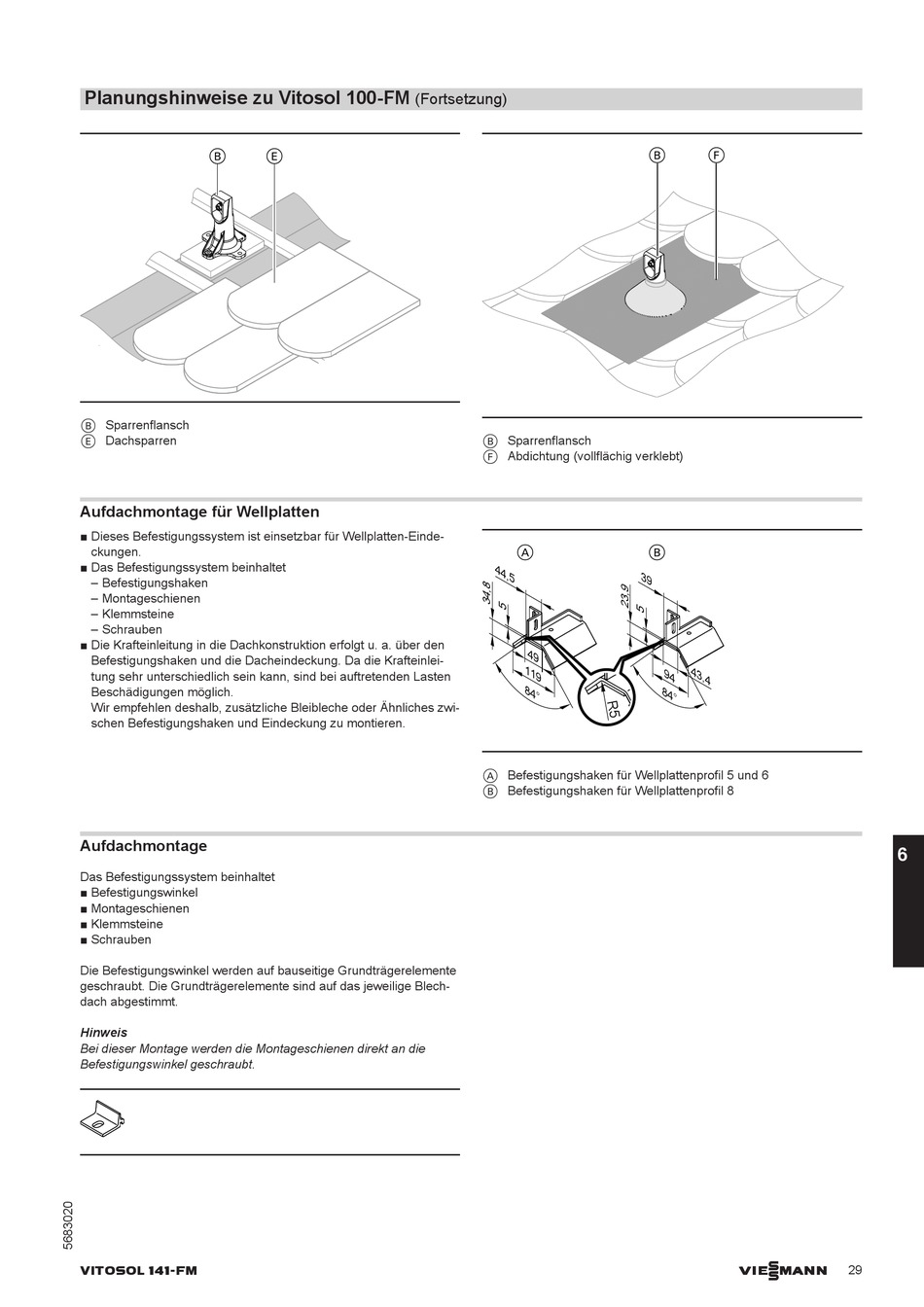

Planungshinweise zu Vitosol 100-FM
B
B Sparrenflansch
E Dachsparren
Aufdachmontage für Wellplatten
■ Dieses Befestigungssystem ist einsetzbar für Wellplatten-Einde-
ckungen.
■ Das Befestigungssystem beinhaltet
– Befestigungshaken
– Montageschienen
– Klemmsteine
– Schrauben
■ Die Krafteinleitung in die Dachkonstruktion erfolgt u. a. über den
Befestigungshaken und die Dacheindeckung. Da die Krafteinlei-
tung sehr unterschiedlich sein kann, sind bei auftretenden Lasten
Beschädigungen möglich.
Wir empfehlen deshalb, zusätzliche Bleibleche oder Ähnliches zwi-
schen Befestigungshaken und Eindeckung zu montieren.
Aufdachmontage
Das Befestigungssystem beinhaltet
■ Befestigungswinkel
■ Montageschienen
■ Klemmsteine
■ Schrauben
Die Befestigungswinkel werden auf bauseitige Grundträgerelemente
geschraubt. Die Grundträgerelemente sind auf das jeweilige Blech-
dach abgestimmt.
Hinweis
Bei dieser Montage werden die Montageschienen direkt an die
Befestigungswinkel geschraubt.
VITOSOL 141-FM
(Fortsetzung)
E
B
B Sparrenflansch
F Abdichtung (vollflächig verklebt)
A B
4 4
, 5
3 9
4 9
1 1
9
8 4
°
A Befestigungshaken für Wellplattenprofil 5 und 6
B Befestigungshaken für Wellplattenprofil 8
F
4 3
9 4
, 4
8 4
°
