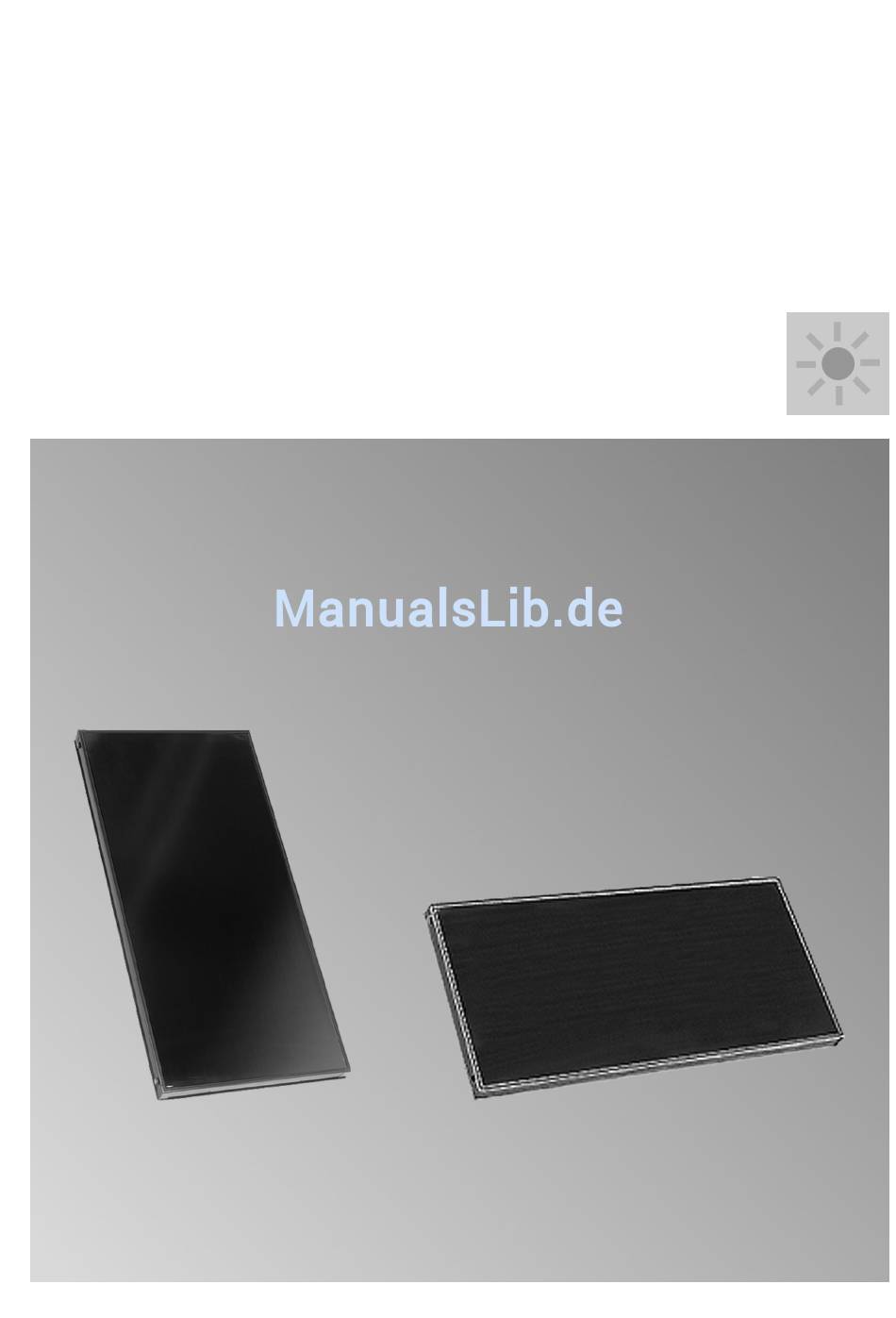

VIESMANN
Serviceanleitung
für die Fachkraft
Vitosol-F/-FM
Gültigkeitshinweise siehe letzte Seite
VITOSOL-F/-FM
Bitte aufbewahren!
5699 937 DE
8/2016

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitosol 100-F

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitosol-F/-FM Gültigkeitshinweise siehe letzte Seite VITOSOL-F/-FM Bitte aufbewahren! 5699 937 DE 8/2016...
  • Seite 2: Erläuterung Der Sicherheitshinweise

    Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten. Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden.
  • Seite 3: Inhaltsverzeichnis

    Inspektion, Wartung Einzelteillisten Bestellung von Einzelteilen ..............13 Einzelteilliste ..................14 Inspektionsumfang ........................ 18 Technische Daten Vitosol 100-F ..................19 Vitosol 100-FM ..................19 Vitosol 200-F/-FM .................. 19 Vitosol 300-F ..................19 Endgültige Außerbetrieb- Endgültige Außerbetriebnahme und Entsorgung ........21 nahme Bescheinigungen Konformitätserklärung ................
  • Seite 4: Information Symbole

    Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs.
  • Seite 5: Produktinformation

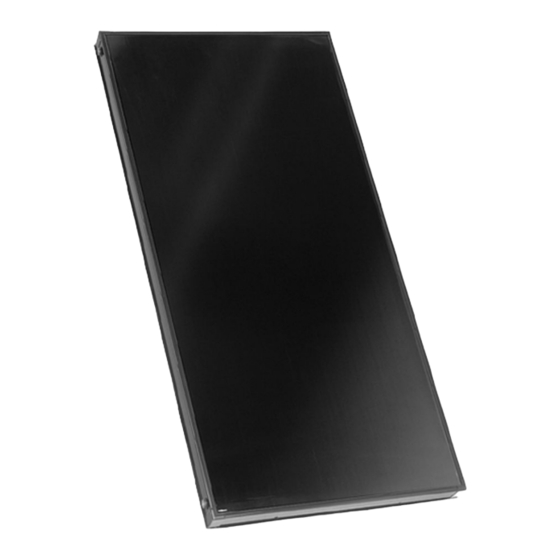

    Information Produktinformation Vitosol-F/-FM sind leistungsstarke Flachkollektoren. Universell einsatzbar auf Schräg- und Flachdächern und freistehend. Zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über einen Wärmetauscher.
  • Seite 6: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Druckverhältnisse prüfen, Vordruck Ausdehnungsgefäß ggf. ändern......• • • 2. Sicherheitseinrichtungen auf Funktion prüfen..............• • •...
  • Seite 7: Druckverhältnisse Prüfen, Vordruck Ausdehnungsgefäß Ggf. Ändern

    Erstinbetriebnahme, Inspektion, Wartung Druckverhältnisse prüfen, Vordruck Ausdehnungsgefäß ggf. ändern Dieser Vorgang kann nicht während des Betriebs der 4. Vordruck prüfen und ggf. ändern. Solaranlage durchgeführt werden. Im Solar-Prüfkoffer (Zubehör) befindet sich ein Manometer. 1. Die Kollektoren mit Abdeckplanen abdecken. 5. Werte in folgende Tabelle eintragen (für spätere 2.
  • Seite 8: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Druckverhältnisse prüfen, Vordruck… (Fortsetzung) Bei 10 m statischer Höhe ergeben sich folgende Werte (Beispiel) Vitosol-FM Vitosol-F Systemdruck der Solaranlage 3,0 bar 1,0 bar Zuschlag statische Höhe 0,1 bar/m 1,0 bar 1,0 bar Anlagendruck (Manometer) 4,0 bar 2,0 bar Druckreserve für Entlüftung + 0,1 bar + 0,1 bar...
  • Seite 9 Erstinbetriebnahme, Inspektion, Wartung Füllen, Spülen und Leckprüfung der Solaranlage (Fortsetzung) Folgende Beschreibung in Verbindung mit Solar-Divicon (siehe separate Montage- und Serviceanleitung) Abb. 2 Solar-Divicon Entleerungshahn Absperrventil (Vorlauf) Durchflussanzeige Rückschlagventile Befüllhahn Solarkreispumpe Stagnationskühlkörper Luftabscheider Ausdehnungsgefäß Absperrhahn (Stellschraube oberhalb der Durch- Spül- und Befülleinrichtung flussanzeige Absperrventil (Rücklauf) 01.
  • Seite 10: Durchflussmenge Feststellen Und Ggf. Regulieren

    Erstinbetriebnahme, Inspektion, Wartung Füllen, Spülen und Leckprüfung der Solaranlage (Fortsetzung) 09. Entleerungshahn 12. Absperrventile schließen. Die Befüllpumpe in Betriebsstellung (0°) der Spül- und Befülleinrichtung so lange laufen stellen. lassen, bis der erforderliche Fülldruck erreicht ist. 13. Umwälzpumpe auf Manuell-Betrieb einstellen. Hinweis zur Restentlüftung Entlüfter am Luftabscheider öffnen.
  • Seite 11: Kontrollspülung Durchführen

    Erstinbetriebnahme, Inspektion, Wartung Durchflussmenge feststellen und ggf. regulieren (Fortsetzung) High-flow Betrieb, spezifischer Volumenstrom Low-flow Betrieb, spezifischer Volumenstrom 40 l/(h 25 l/(h · · Kollektoranzahl Durchflussmenge in l/min Kollektoranzahl Durchflussmenge in l/min 10,5 10,5 12,5 11,5 12,5 15,5 13,5 18,5 21,5 23,5 Kontrollspülung durchführen Bauteile siehe Abbildung auf Seite 9...
  • Seite 12: Wärmeträgermedium Prüfen Und Ggf. Austauschen

    Erstinbetriebnahme, Inspektion, Wartung Wärmeträgermedium prüfen und ggf. austauschen Das mitgelieferte Wärmeträgermedium ist eine Flüs- ■ sigkeit auf Basis 1,2-Propylenglykol mit einem pH- Wert von 9,0 bis 10,5 und einer Frostsicherheit bis: – 28 °C, Tyfocor LS − – 12 °C, Méditérraneo −...
  • Seite 13: Einzelteillisten

    Einzelteillisten Bestellung von Einzelteilen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild auf dem Kollektor) ■ Positionsnummer des Einzelteils...
  • Seite 14: Einzelteilliste

    Einzelteillisten Einzelteilliste 0003 0001 0002 0004 0006 0007 0008 0005 0009 0012 0014 0015 0016 0021 0022 0020 0028 0023 0025 0026 0027 0029 0031 0032 0033 0030 0034 0035 0037 0036 Abb. 6...
  • Seite 15 Einzelteillisten Einzelteilliste (Fortsetzung) Pos. Einzelteil 0001 Verbindungsrohr 0002 Anschlussrohr kurz 0003 Anschlussrohr lang 0004 Verschluss-Stopfen 0005 Klemmringverschraubung mit Stützhülsen 0006 Winkelverschraubung mit Stützhülsen 0007 Klemmstein, komplett 0008 Verbindungselement 0009 Montageblech 0012 O-Ringe 0014 Profilschelle 0015 Diagonaldichtstreifen 0016 Stützhülse 0020 Spezial-Armaturenfett 0021 Demontageanleitung 0022...
  • Seite 16 Einzelteillisten Einzelteilliste (Fortsetzung) 0039 0040 0043 0038 0048 0044 0046 0042 0047 0041 0049 0050 0051 0053 0052 0054 0057 0055 0056 Abb. 7...
  • Seite 17 Einzelteillisten Einzelteilliste (Fortsetzung) Pos. Einzelteil 0038 Winkel 90° und Tauchhülse (lang) 0039 T-Stück (kurzes Anschlussrohr) 0040 Winkelverschraubung, 2 x 22 mm 0041 Winkel 90° und Tauchhülse (kurz) 0042 Winkel 90° (langes Anschlussrohr) 0043 Eck-Kreuz 0044 Eck-Kreuz und Tauchhülse (lang) 0046 T-Stück und Tauchhülse (kurz) 0047 T-Stück (langes Anschlussrohr)
  • Seite 18: Inspektionsumfang

    Inspektionsumfang Inspektionsumfang Zur Betriebssicherheit der Solaranlage sollte eine jähr- liche Inspektion durchgeführt werden. Ergänzend dazu wird alle 3 bis 5 Jahre eine Sichtkon- trolle der wesentlichen Komponenten (z.B. Kollektoren, Rohrleitungen) empfohlen. Solaranlage entlüften. ■ Anlagenbetriebsdruck mit Sollwert vergleichen. Bei ■ Abweichung Ausdehnungsgefäß...
  • Seite 19: Technische Daten

    Technische Daten Vitosol 100-F SV1A/SH1A SV1B/SH1B Absorberfläche 2,32 2,32 Aperturfläche 2,33 2,33 Wärmekapazität c kJ/(m · Kollektorwirkungsgrad 57,6 η Temperaturdifferenz 40 K Max. Stillstandtemperatur °C Zul. Betriebsdruck Inhalt Wärmeträgermedium Liter 1,48/2,33 1,48/2,33 Vitosol 100-FM SV1F SH1F Absorberfläche 2,32 2,32 Aperturfläche...
  • Seite 20 Technische Daten Vitosol 300-F (Fortsetzung) SV3C/SH3C Zul. Betriebsdruck Inhalt Wärmeträgermedium Liter 2,04/2,65...
  • Seite 21: Endgültige Außerbetrieb-Endgültige Außerbetriebnahme Und Entsorgung

    Zur Außerbetriebnahme die Anlage spannungsfrei schalten und die Komponenten ggf. abkühlen lassen. Alle Komponenten müssen fachgerecht entsorgt wer- den. DE: Wir empfehlen, das von Viessmann organisierte Entsorgungssystem zu nutzen. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kom- munale Sammelstelle entsorgt werden. Weitere Informationen halten die Viessmann Niederlas- sungen bereit.
  • Seite 22: Bescheinigungen Konformitätserklärung

    Bescheinigungen Konformitätserklärung Vitosol-F/-FM Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie 2014/68/EU Druckgeräterichtlinie 2009/125/EG Ökodesign-Richtlinie 813/2013 EU-Verordnung „Energieeffizienzanforderungen“ Angewandte Normen:...
  • Seite 24: Gültigkeitshinweis

    7417763 7417764 7417765 7417766 7514374 7537738 7537739 7537740 7537741 7538888 7561684 7571217 7571556 7571557 7637796 7637797 7637798 7637799 7637804 7637900 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
