HINWEIS
Funktionsstörung durch Nichtbeachten der minimalen und maxima-
len Längen der Leitungen!
Um die korrekte Funktion der Wärmepumpe sicherzustellen, müssen be-
stimmte minimale und maximale Längen der Rohrleitung und der CAN-
BUS-Leitung zwischen dem Anschluss an der Rohrgruppe HB-Set
HYC25 (einfache Rohrlänge) und der Außeneinheit beachtet werden
(Bild 12).
4
3
2
1

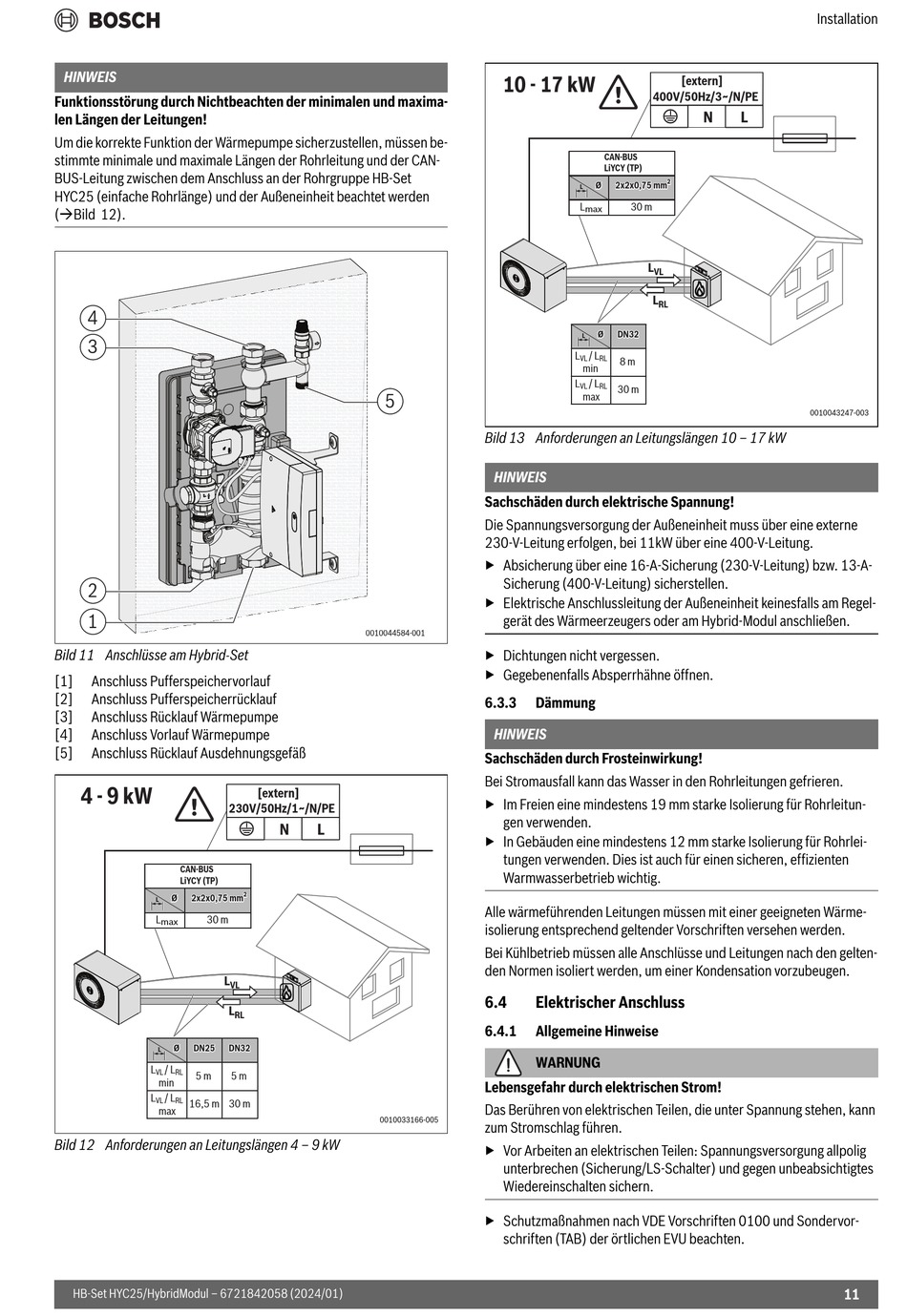

Bild 11 Anschlüsse am Hybrid-Set
[1]
Anschluss Pufferspeichervorlauf
[2]
Anschluss Pufferspeicherrücklauf
[3]
Anschluss Rücklauf Wärmepumpe
[4]
Anschluss Vorlauf Wärmepumpe
[5]
Anschluss Rücklauf Ausdehnungsgefäß
4 - 9 kW
CAN-BUS
CAN-BUS
CAN-BUS
LiYCY (TP)
LiYCY (TP)
LiYCY (TP)
Ø Ø
2x2x0,75 mm
2x2x0,75 mm
2x2x0,75 mm
L
L
30 m
max
L
Ø Ø
DN25
DN25
DN25
L
L
/ L
VL
RL
5 m
min
L
/ L
VL
RL
16,5 m 30 m
max
Bild 12 Anforderungen an Leitungslängen 4 – 9 kW
HB-Set HYC25/HybridModul – 6721842058 (2024/01)
5
0010044584-001
0010044584-001
[extern]
230V/50Hz/1~/N/PE
N
L
2
2
2
VL
L
RL
DN32
DN32
DN32
5 m
0010033166-005
10 - 17 kW
400V/50Hz/3~/N/PE
CAN-BUS
CAN-BUS
CAN-BUS
LiYCY (TP)
LiYCY (TP)
LiYCY (TP)
Ø Ø
2x2x0,75 mm
2x2x0,75 mm
2x2x0,75 mm
L
L
30 m
max
L
VL
L
Ø Ø
DN32
DN32
DN32
L
L
/ L
VL
RL
8 m
min
L
/ L
VL
RL
30 m
max
Bild 13 Anforderungen an Leitungslängen 10 – 17 kW
HINWEIS
Sachschäden durch elektrische Spannung!
Die Spannungsversorgung der Außeneinheit muss über eine externe
230-V-Leitung erfolgen, bei 11kW über eine 400-V-Leitung.
▶ Absicherung über eine 16-A-Sicherung (230-V-Leitung) bzw. 13-A-
Sicherung (400-V-Leitung) sicherstellen.
▶ Elektrische Anschlussleitung der Außeneinheit keinesfalls am Regel-
gerät des Wärmeerzeugers oder am Hybrid-Modul anschließen.
▶ Dichtungen nicht vergessen.
▶ Gegebenenfalls Absperrhähne öffnen.
6.3.3
Dämmung
HINWEIS
Sachschäden durch Frosteinwirkung!
Bei Stromausfall kann das Wasser in den Rohrleitungen gefrieren.
▶ Im Freien eine mindestens 19 mm starke Isolierung für Rohrleitun-
gen verwenden.
▶ In Gebäuden eine mindestens 12 mm starke Isolierung für Rohrlei-
tungen verwenden. Dies ist auch für einen sicheren, effizienten
Warmwasserbetrieb wichtig.
Alle wärmeführenden Leitungen müssen mit einer geeigneten Wärme-
isolierung entsprechend geltender Vorschriften versehen werden.
Bei Kühlbetrieb müssen alle Anschlüsse und Leitungen nach den gelten-
den Normen isoliert werden, um einer Kondensation vorzubeugen.
6.4
Elektrischer Anschluss
6.4.1
Allgemeine Hinweise
WARNUNG
Lebensgefahr durch elektrischen Strom!
Das Berühren von elektrischen Teilen, die unter Spannung stehen, kann
zum Stromschlag führen.
▶ Vor Arbeiten an elektrischen Teilen: Spannungsversorgung allpolig
unterbrechen (Sicherung/LS-Schalter) und gegen unbeabsichtigtes
Wiedereinschalten sichern.
▶ Schutzmaßnahmen nach VDE Vorschriften 0100 und Sondervor-
schriften (TAB) der örtlichen EVU beachten.
Installation
[extern]
N
L
2
2
2
RL
0010043247-003
