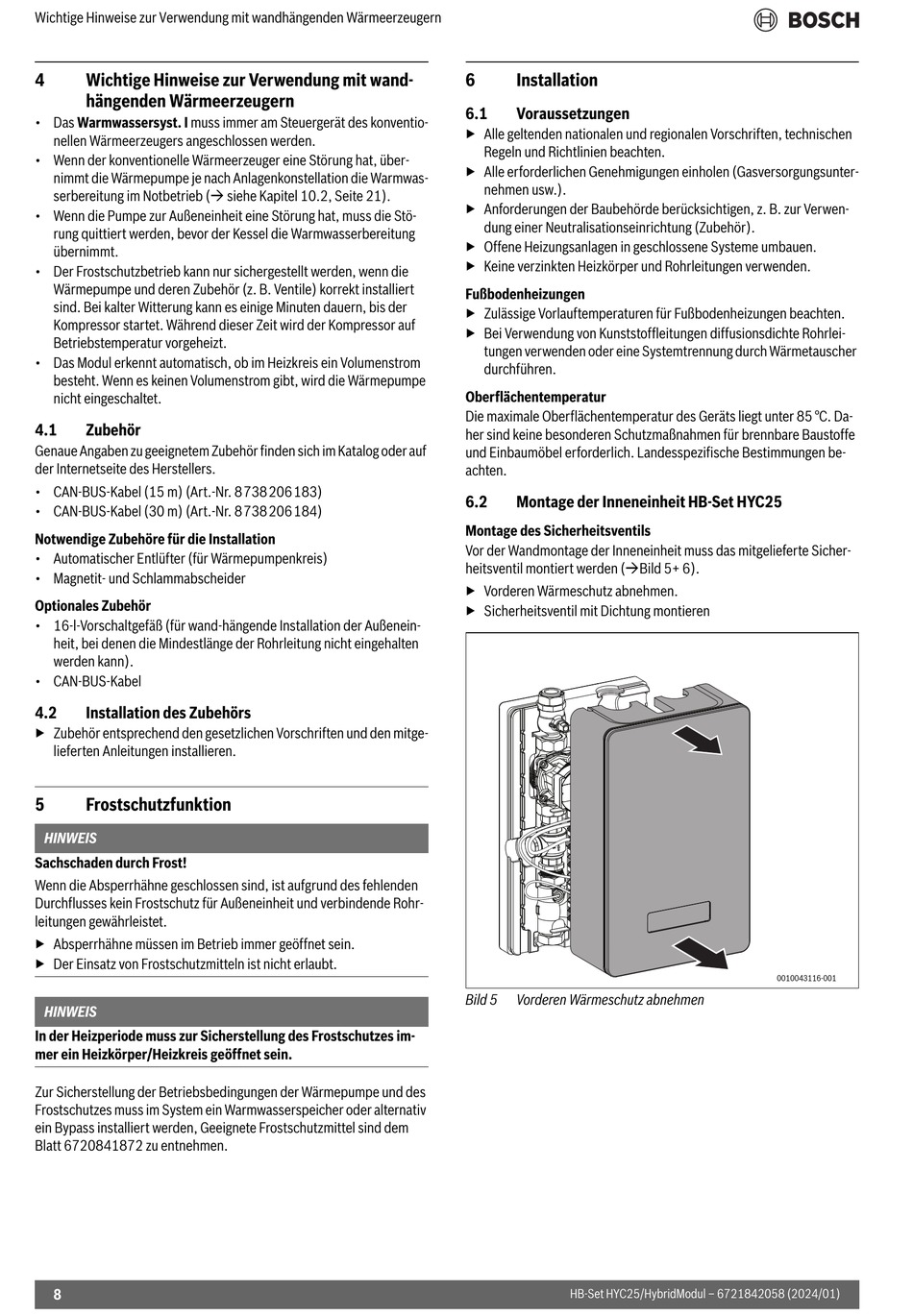

Wichtige Hinweise zur Verwendung mit wandhängenden Wärmeerzeugern
4
Wichtige Hinweise zur Verwendung mit wand-
hängenden Wärmeerzeugern
• Das Warmwassersyst. I muss immer am Steuergerät des konventio-
nellen Wärmeerzeugers angeschlossen werden.
• Wenn der konventionelle Wärmeerzeuger eine Störung hat, über-
nimmt die Wärmepumpe je nach Anlagenkonstellation die Warmwas-
serbereitung im Notbetrieb ( siehe Kapitel 10.2, Seite 21).
• Wenn die Pumpe zur Außeneinheit eine Störung hat, muss die Stö-
rung quittiert werden, bevor der Kessel die Warmwasserbereitung
übernimmt.
• Der Frostschutzbetrieb kann nur sichergestellt werden, wenn die
Wärmepumpe und deren Zubehör (z. B. Ventile) korrekt installiert
sind. Bei kalter Witterung kann es einige Minuten dauern, bis der
Kompressor startet. Während dieser Zeit wird der Kompressor auf
Betriebstemperatur vorgeheizt.
• Das Modul erkennt automatisch, ob im Heizkreis ein Volumenstrom
besteht. Wenn es keinen Volumenstrom gibt, wird die Wärmepumpe
nicht eingeschaltet.
4.1
Zubehör
Genaue Angaben zu geeignetem Zubehör finden sich im Katalog oder auf
der Internetseite des Herstellers.
• CAN-BUS-Kabel (15 m) (Art.-Nr. 8738206183)
• CAN-BUS-Kabel (30 m) (Art.-Nr. 8738206184)
Notwendige Zubehöre für die Installation
• Automatischer Entlüfter (für Wärmepumpenkreis)
• Magnetit- und Schlammabscheider
Optionales Zubehör
• 16-l-Vorschaltgefäß (für wand-hängende Installation der Außenein-
heit, bei denen die Mindestlänge der Rohrleitung nicht eingehalten
werden kann).
• CAN-BUS-Kabel
4.2
Installation des Zubehörs
▶ Zubehör entsprechend den gesetzlichen Vorschriften und den mitge-
lieferten Anleitungen installieren.
5
Frostschutzfunktion
HINWEIS
Sachschaden durch Frost!
Wenn die Absperrhähne geschlossen sind, ist aufgrund des fehlenden
Durchflusses kein Frostschutz für Außeneinheit und verbindende Rohr-
leitungen gewährleistet.
▶ Absperrhähne müssen im Betrieb immer geöffnet sein.
▶ Der Einsatz von Frostschutzmitteln ist nicht erlaubt.
HINWEIS
In der Heizperiode muss zur Sicherstellung des Frostschutzes im-
mer ein Heizkörper/Heizkreis geöffnet sein.
Zur Sicherstellung der Betriebsbedingungen der Wärmepumpe und des
Frostschutzes muss im System ein Warmwasserspeicher oder alternativ
ein Bypass installiert werden, Geeignete Frostschutzmittel sind dem
Blatt 6720841872 zu entnehmen.
8
6
Installation
6.1
Voraussetzungen
▶ Alle geltenden nationalen und regionalen Vorschriften, technischen
Regeln und Richtlinien beachten.
▶ Alle erforderlichen Genehmigungen einholen (Gasversorgungsunter-
nehmen usw.).
▶ Anforderungen der Baubehörde berücksichtigen, z. B. zur Verwen-
dung einer Neutralisationseinrichtung (Zubehör).
▶ Offene Heizungsanlagen in geschlossene Systeme umbauen.
▶ Keine verzinkten Heizkörper und Rohrleitungen verwenden.
Fußbodenheizungen
▶ Zulässige Vorlauftemperaturen für Fußbodenheizungen beachten.
▶ Bei Verwendung von Kunststoffleitungen diffusionsdichte Rohrlei-
tungen verwenden oder eine Systemtrennung durch Wärmetauscher
durchführen.
Oberflächentemperatur
Die maximale Oberflächentemperatur des Geräts liegt unter 85 °C. Da-
her sind keine besonderen Schutzmaßnahmen für brennbare Baustoffe
und Einbaumöbel erforderlich. Landesspezifische Bestimmungen be-
achten.
6.2
Montage der Inneneinheit HB-Set HYC25
Montage des Sicherheitsventils
Vor der Wandmontage der Inneneinheit muss das mitgelieferte Sicher-
heitsventil montiert werden (Bild 5+ 6).
▶ Vorderen Wärmeschutz abnehmen.
▶ Sicherheitsventil mit Dichtung montieren
Bild 5
Vorderen Wärmeschutz abnehmen
HB-Set HYC25/HybridModul – 6721842058 (2024/01)
0010043116-001
