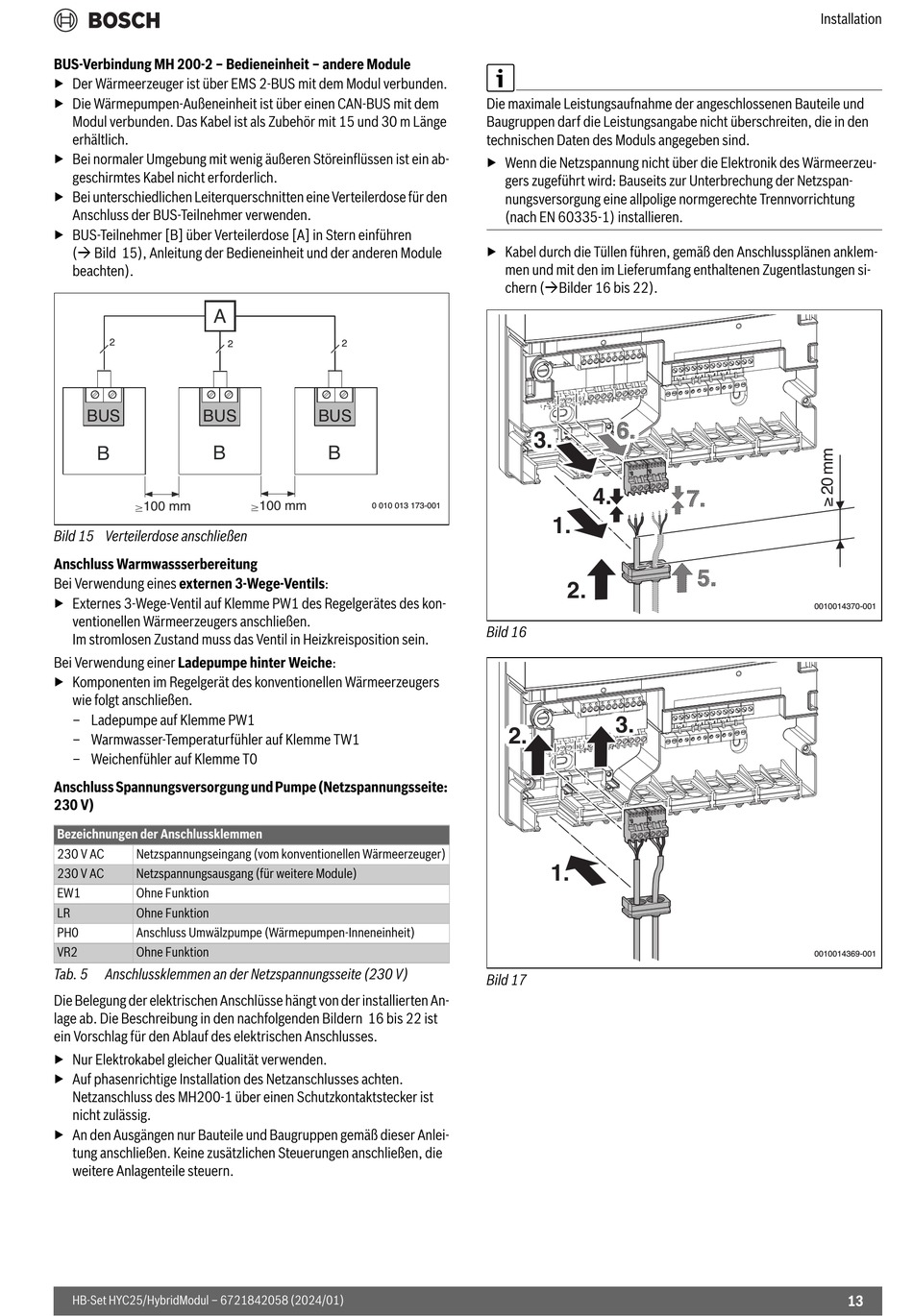

BUS-Verbindung MH 200-2 – Bedieneinheit – andere Module
▶ Der Wärmeerzeuger ist über EMS 2-BUS mit dem Modul verbunden.
▶ Die Wärmepumpen-Außeneinheit ist über einen CAN-BUS mit dem
Modul verbunden. Das Kabel ist als Zubehör mit 15 und 30 m Länge
erhältlich.
▶ Bei normaler Umgebung mit wenig äußeren Störeinflüssen ist ein ab-
geschirmtes Kabel nicht erforderlich.
▶ Bei unterschiedlichen Leiterquerschnitten eine Verteilerdose für den
Anschluss der BUS-Teilnehmer verwenden.
▶ BUS-Teilnehmer [B] über Verteilerdose [A] in Stern einführen
( Bild 15), Anleitung der Bedieneinheit und der anderen Module
beachten).
A
2
BUS
BUS
B
B
100 mm
Bild 15 Verteilerdose anschließen
Anschluss Warmwassserbereitung
Bei Verwendung eines externen 3-Wege-Ventils:
▶ Externes 3-Wege-Ventil auf Klemme PW1 des Regelgerätes des kon-
ventionellen Wärmeerzeugers anschließen.
Im stromlosen Zustand muss das Ventil in Heizkreisposition sein.
Bei Verwendung einer Ladepumpe hinter Weiche:
▶ Komponenten im Regelgerät des konventionellen Wärmeerzeugers
wie folgt anschließen.
– Ladepumpe auf Klemme PW1
– Warmwasser-Temperaturfühler auf Klemme TW1
– Weichenfühler auf Klemme T0
Anschluss Spannungsversorgung und Pumpe (Netzspannungsseite:
230 V)
Bezeichnungen der Anschlussklemmen
230 V AC
Netzspannungseingang (vom konventionellen Wärmeerzeuger)
230 V AC
Netzspannungsausgang (für weitere Module)
EW1
Ohne Funktion
LR
Ohne Funktion
PH0
Anschluss Umwälzpumpe (Wärmepumpen-Inneneinheit)
VR2
Ohne Funktion
Tab. 5
Anschlussklemmen an der Netzspannungsseite (230 V)
Die Belegung der elektrischen Anschlüsse hängt von der installierten An-
lage ab. Die Beschreibung in den nachfolgenden Bildern 16 bis 22 ist
ein Vorschlag für den Ablauf des elektrischen Anschlusses.
▶ Nur Elektrokabel gleicher Qualität verwenden.
▶ Auf phasenrichtige Installation des Netzanschlusses achten.
Netzanschluss des MH200-1 über einen Schutzkontaktstecker ist
nicht zulässig.
▶ An den Ausgängen nur Bauteile und Baugruppen gemäß dieser Anlei-
tung anschließen. Keine zusätzlichen Steuerungen anschließen, die
weitere Anlagenteile steuern.
HB-Set HYC25/HybridModul – 6721842058 (2024/01)
2
2
BUS
B
100 mm
Die maximale Leistungsaufnahme der angeschlossenen Bauteile und
Baugruppen darf die Leistungsangabe nicht überschreiten, die in den
technischen Daten des Moduls angegeben sind.
▶ Wenn die Netzspannung nicht über die Elektronik des Wärmeerzeu-
gers zugeführt wird: Bauseits zur Unterbrechung der Netzspan-
nungsversorgung eine allpolige normgerechte Trennvorrichtung
(nach EN 60335-1) installieren.
▶ Kabel durch die Tüllen führen, gemäß den Anschlussplänen anklem-
men und mit den im Lieferumfang enthaltenen Zugentlastungen si-
chern (Bilder 16 bis 22).
6. 6.
3.
4.
1.
2.
Bild 16
3.
2.
1.
Bild 17
Installation
7. 7.
5. 5.
0010014370-001
0010014369-001
13
