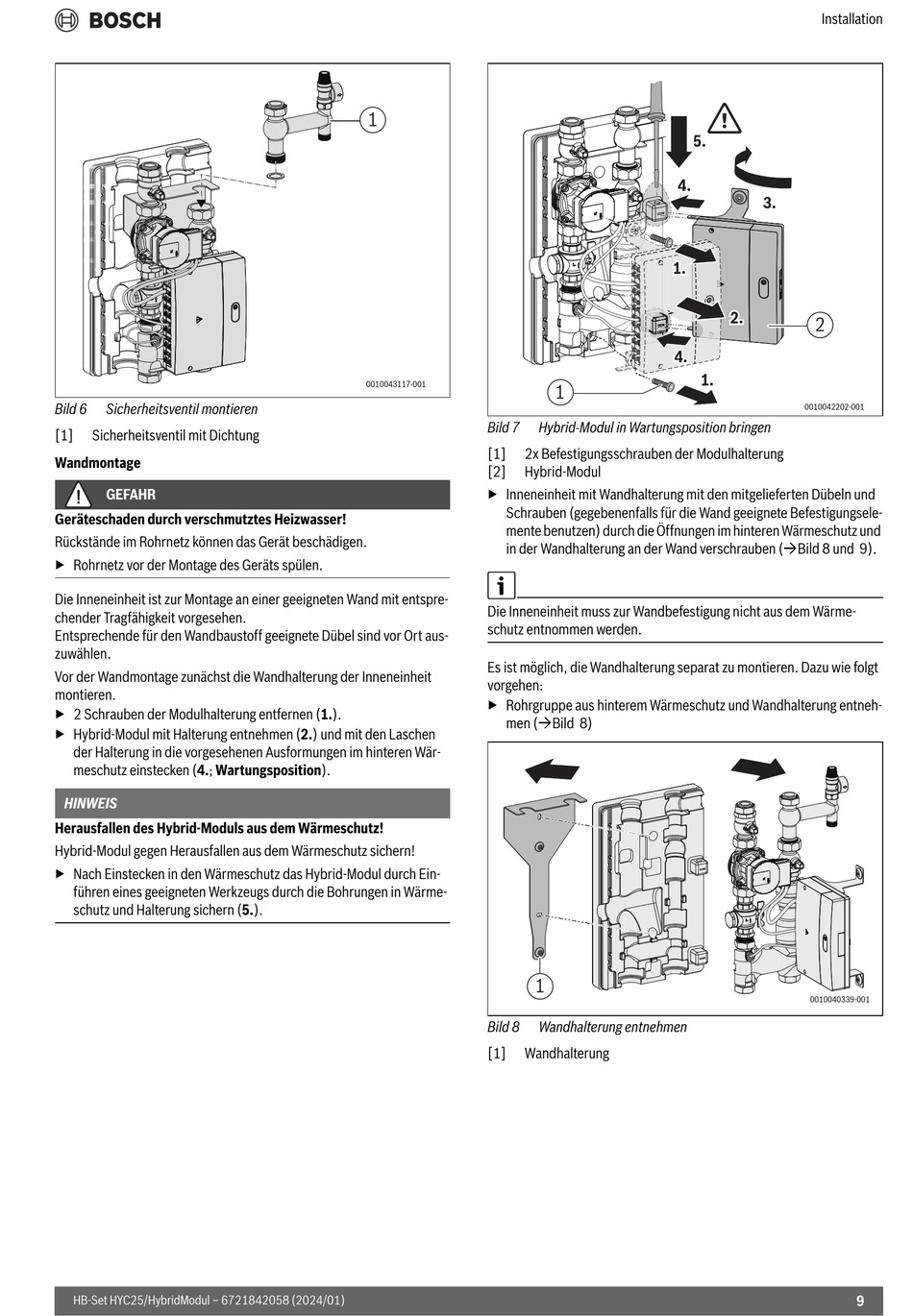

Bild 6
Sicherheitsventil montieren
[1]
Sicherheitsventil mit Dichtung
Wandmontage
GEFAHR
Geräteschaden durch verschmutztes Heizwasser!
Rückstände im Rohrnetz können das Gerät beschädigen.
▶ Rohrnetz vor der Montage des Geräts spülen.
Die Inneneinheit ist zur Montage an einer geeigneten Wand mit entspre-
chender Tragfähigkeit vorgesehen.
Entsprechende für den Wandbaustoff geeignete Dübel sind vor Ort aus-
zuwählen.
Vor der Wandmontage zunächst die Wandhalterung der Inneneinheit
montieren.
▶ 2 Schrauben der Modulhalterung entfernen (1.).
▶ Hybrid-Modul mit Halterung entnehmen (2.) und mit den Laschen
der Halterung in die vorgesehenen Ausformungen im hinteren Wär-
meschutz einstecken (4.; Wartungsposition).
HINWEIS
Herausfallen des Hybrid-Moduls aus dem Wärmeschutz!
Hybrid-Modul gegen Herausfallen aus dem Wärmeschutz sichern!
▶ Nach Einstecken in den Wärmeschutz das Hybrid-Modul durch Ein-
führen eines geeigneten Werkzeugs durch die Bohrungen in Wärme-
schutz und Halterung sichern (5.).
HB-Set HYC25/HybridModul – 6721842058 (2024/01)
1
0010043117-001
Bild 7
Hybrid-Modul in Wartungsposition bringen
[1]
2x Befestigungsschrauben der Modulhalterung
[2]
Hybrid-Modul
▶ Inneneinheit mit Wandhalterung mit den mitgelieferten Dübeln und
Schrauben (gegebenenfalls für die Wand geeignete Befestigungsele-
mente benutzen) durch die Öffnungen im hinteren Wärmeschutz und
in der Wandhalterung an der Wand verschrauben (Bild 8 und 9).
Die Inneneinheit muss zur Wandbefestigung nicht aus dem Wärme-
schutz entnommen werden.
Es ist möglich, die Wandhalterung separat zu montieren. Dazu wie folgt
vorgehen:
▶ Rohrgruppe aus hinterem Wärmeschutz und Wandhalterung entneh-
men (Bild 8)
1
Bild 8
Wandhalterung entnehmen
[1]
Wandhalterung
