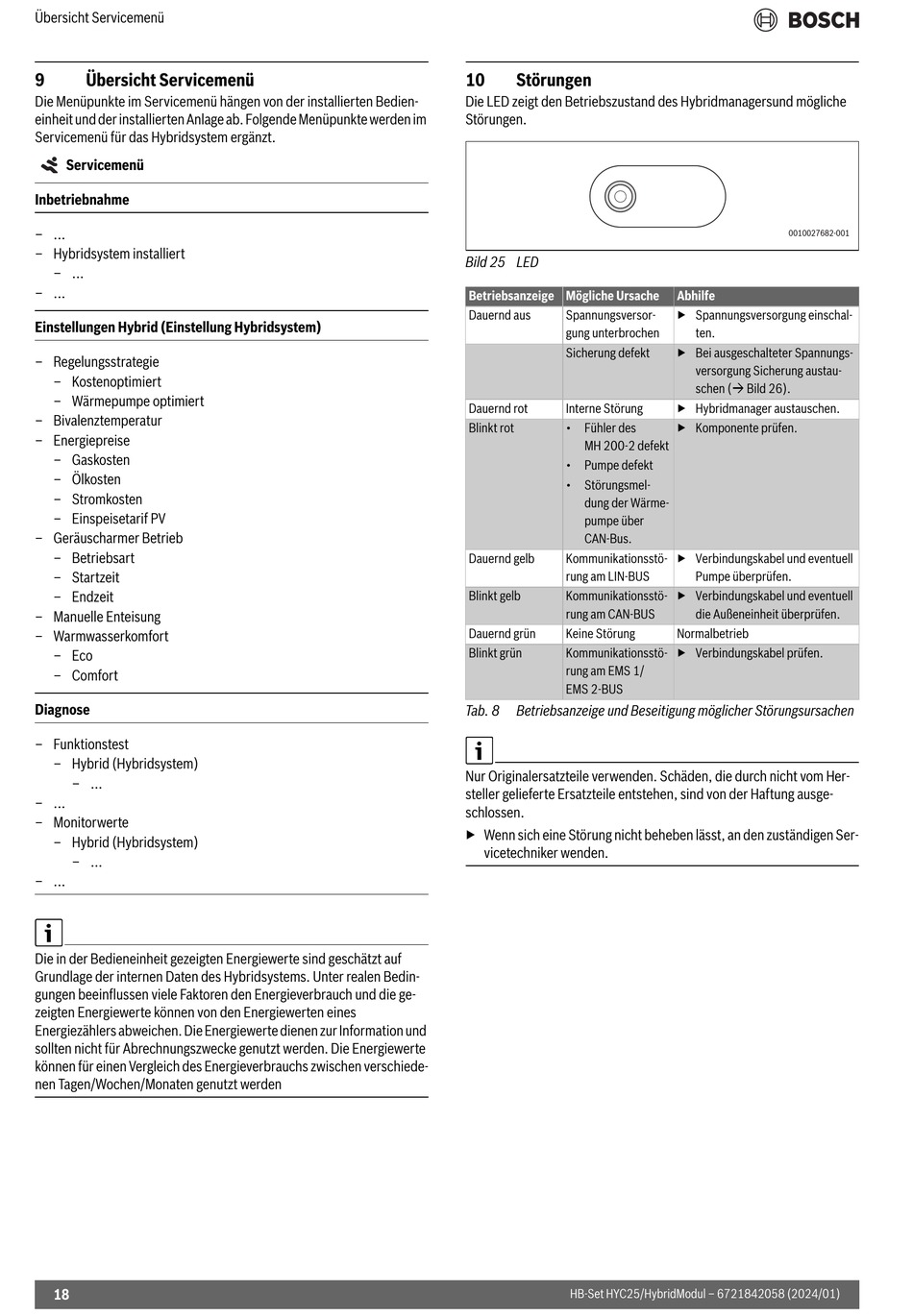

Übersicht Servicemenü
9
Übersicht Servicemenü
Die Menüpunkte im Servicemenü hängen von der installierten Bedien-
einheit und der installierten Anlage ab. Folgende Menüpunkte werden im
Servicemenü für das Hybridsystem ergänzt.
Servicemenü
Inbetriebnahme
– ...
– Hybridsystem installiert
– ...
– ...
Einstellungen Hybrid (Einstellung Hybridsystem)
– Regelungsstrategie
– Kostenoptimiert
– Wärmepumpe optimiert
– Bivalenztemperatur
– Energiepreise
– Gaskosten
– Ölkosten
– Stromkosten
– Einspeisetarif PV
– Geräuscharmer Betrieb
– Betriebsart
– Startzeit
– Endzeit
– Manuelle Enteisung
– Warmwasserkomfort
– Eco
– Comfort
Diagnose
– Funktionstest
– Hybrid (Hybridsystem)
– ...
– ...
– Monitorwerte
– Hybrid (Hybridsystem)
– ...
– ...
Die in der Bedieneinheit gezeigten Energiewerte sind geschätzt auf
Grundlage der internen Daten des Hybridsystems. Unter realen Bedin-
gungen beeinflussen viele Faktoren den Energieverbrauch und die ge-
zeigten Energiewerte können von den Energiewerten eines
Energiezählers abweichen. Die Energiewerte dienen zur Information und
sollten nicht für Abrechnungszwecke genutzt werden. Die Energiewerte
können für einen Vergleich des Energieverbrauchs zwischen verschiede-
nen Tagen/Wochen/Monaten genutzt werden
18
10
Störungen
Die LED zeigt den Betriebszustand des Hybridmanagersund mögliche
Störungen.
Bild 25 LED
Betriebsanzeige Mögliche Ursache
Dauernd aus
Spannungsversor-
gung unterbrochen
Sicherung defekt
Dauernd rot
Interne Störung
Blinkt rot
• Fühler des
MH 200-2 defekt
• Pumpe defekt
• Störungsmel-
dung der Wärme-
pumpe über
CAN-Bus.
Dauernd gelb
Kommunikationsstö-
rung am LIN-BUS
Blinkt gelb
Kommunikationsstö-
rung am CAN-BUS
Dauernd grün
Keine Störung
Blinkt grün
Kommunikationsstö-
rung am EMS 1/
EMS 2-BUS
Tab. 8
Betriebsanzeige und Beseitigung möglicher Störungsursachen
Nur Originalersatzteile verwenden. Schäden, die durch nicht vom Her-
steller gelieferte Ersatzteile entstehen, sind von der Haftung ausge-
schlossen.
▶ Wenn sich eine Störung nicht beheben lässt, an den zuständigen Ser-
vicetechniker wenden.
HB-Set HYC25/HybridModul – 6721842058 (2024/01)
0010027682-001
Abhilfe
▶ Spannungsversorgung einschal-
ten.
▶ Bei ausgeschalteter Spannungs-
versorgung Sicherung austau-
schen ( Bild 26).
▶ Hybridmanager austauschen.
▶ Komponente prüfen.
▶ Verbindungskabel und eventuell
Pumpe überprüfen.
▶ Verbindungskabel und eventuell
die Außeneinheit überprüfen.
Normalbetrieb
▶ Verbindungskabel prüfen.
