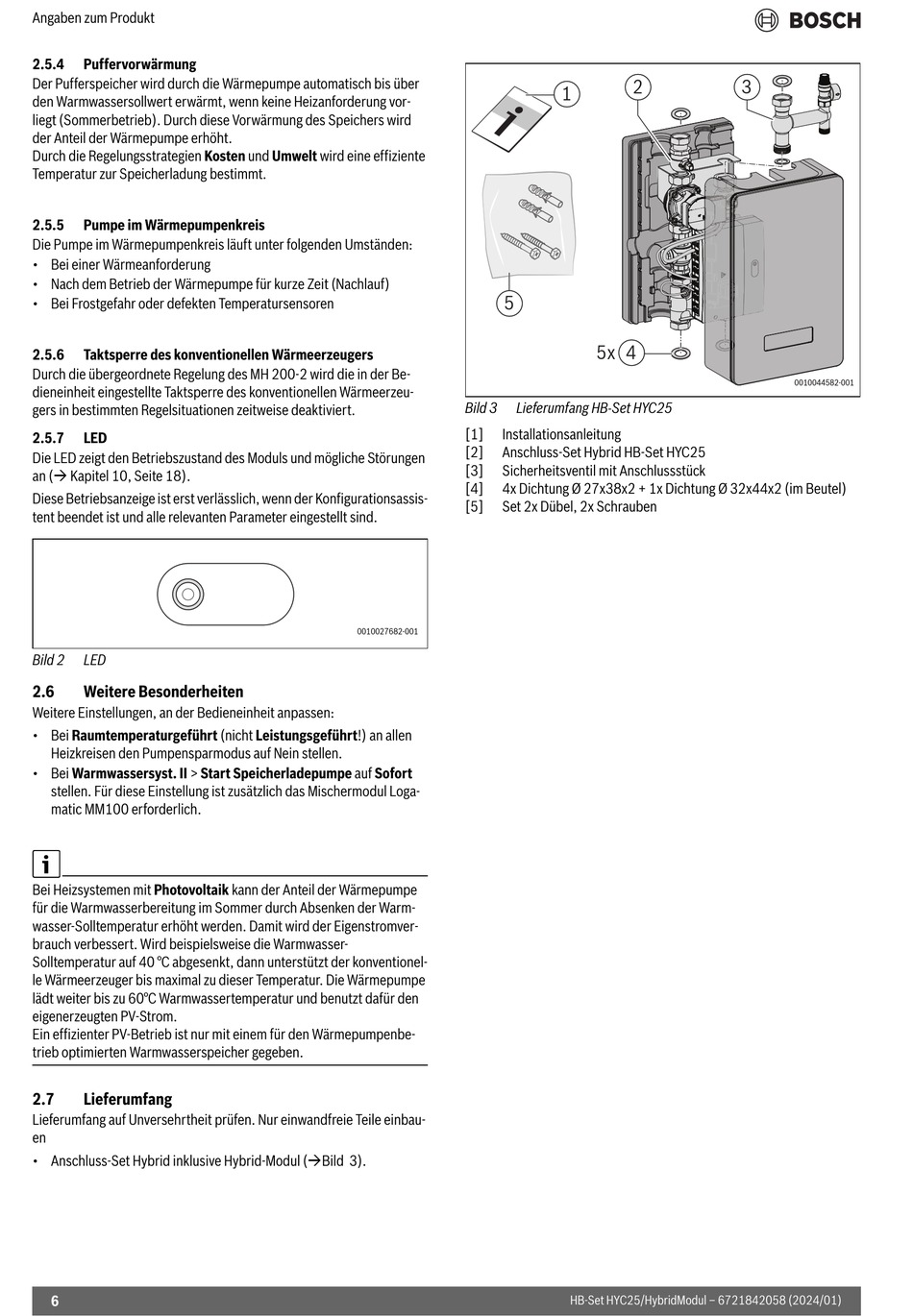

2.5.4
Puffervorwärmung
Der Pufferspeicher wird durch die Wärmepumpe automatisch bis über
den Warmwassersollwert erwärmt, wenn keine Heizanforderung vor-
liegt (Sommerbetrieb). Durch diese Vorwärmung des Speichers wird
der Anteil der Wärmepumpe erhöht.
Durch die Regelungsstrategien Kosten und Umwelt wird eine effiziente
Temperatur zur Speicherladung bestimmt.
2.5.5
Pumpe im Wärmepumpenkreis
Die Pumpe im Wärmepumpenkreis läuft unter folgenden Umständen:
• Bei einer Wärmeanforderung
• Nach dem Betrieb der Wärmepumpe für kurze Zeit (Nachlauf)
• Bei Frostgefahr oder defekten Temperatursensoren
2.5.6
Taktsperre des konventionellen Wärmeerzeugers
Durch die übergeordnete Regelung des MH 200-2 wird die in der Be-
dieneinheit eingestellte Taktsperre des konventionellen Wärmeerzeu-
gers in bestimmten Regelsituationen zeitweise deaktiviert.
2.5.7
LED
Die LED zeigt den Betriebszustand des Moduls und mögliche Störungen
an ( Kapitel 10, Seite 18).
Diese Betriebsanzeige ist erst verlässlich, wenn der Konfigurationsassis-
tent beendet ist und alle relevanten Parameter eingestellt sind.
Bild 2
LED
2.6
Weitere Besonderheiten
Weitere Einstellungen, an der Bedieneinheit anpassen:
• Bei Raumtemperaturgeführt (nicht Leistungsgeführt!) an allen
Heizkreisen den Pumpensparmodus auf Nein stellen.
• Bei Warmwassersyst. II > Start Speicherladepumpe auf Sofort
stellen. Für diese Einstellung ist zusätzlich das Mischermodul Loga-
matic MM100 erforderlich.
Bei Heizsystemen mit Photovoltaik kann der Anteil der Wärmepumpe
für die Warmwasserbereitung im Sommer durch Absenken der Warm-
wasser-Solltemperatur erhöht werden. Damit wird der Eigenstromver-
brauch verbessert. Wird beispielsweise die Warmwasser-
Solltemperatur auf 40 °C abgesenkt, dann unterstützt der konventionel-
le Wärmeerzeuger bis maximal zu dieser Temperatur. Die Wärmepumpe
lädt weiter bis zu 60°C Warmwassertemperatur und benutzt dafür den
eigenerzeugten PV-Strom.
Ein effizienter PV-Betrieb ist nur mit einem für den Wärmepumpenbe-
trieb optimierten Warmwasserspeicher gegeben.
2.7
Lieferumfang
Lieferumfang auf Unversehrtheit prüfen. Nur einwandfreie Teile einbau-
en
• Anschluss-Set Hybrid inklusive Hybrid-Modul (Bild 3).
6
5
Bild 3
Lieferumfang HB-Set HYC25
[1]
Installationsanleitung
[2]
Anschluss-Set Hybrid HB-Set HYC25
[3]
Sicherheitsventil mit Anschlussstück
[4]
4x Dichtung Ø 27x38x2 + 1x Dichtung Ø 32x44x2 (im Beutel)
[5]
Set 2x Dübel, 2x Schrauben
0010027682-001
2
1
5x
4
HB-Set HYC25/HybridModul – 6721842058 (2024/01)
3
0010044582-001
