WICHTIGER HINWEIS

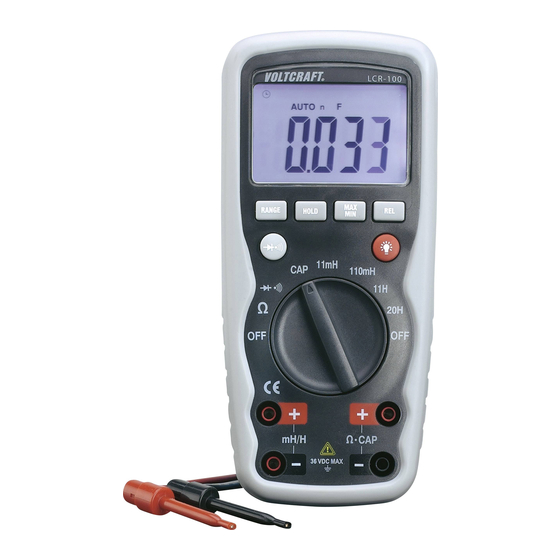

LCR-MESSGERÄT LCR-100
BEST.-NR.: 101392
Lieber Kunde,
Leider ist uns bei der Erstellung der Bedienungsanleitung ein Fehler unterlaufen. Der betroffene Abschnitt mit
korrigierten Angaben finden Sie in der nachfolgenden Tabelle.
Induktivität
Bereich
Auflösung
11 mH
0,001 mH
110 mH
0,01 mH
11 H
0,001 H
20 H
0,01 H
Überlastschutz: 36 V/AC-DC
Vielen Dank für Ihr Verständnis und wir entschuldigen uns für eventuelle Unannehmlichkeiten.
Ihr VOLTCRAFT-Team
Impressum
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2015 by Conrad Electronic SE
VERSION 11/15
Genauigkeit
Messfrequenz
±(2,0% + 0,4 mH)
ca. 1 kHz
±(5,0% + 6 mH)
±(5,0% + 15d)
ca. 100 Hz
IMPORTANT NOTE
LCR MEASURING DEVICE LCR-100
ITEM NO.: 101392
Dear Customer,
Unfortunately, we made a mistake when producing the operating instructions. The following table contains the
corrected values of the affected section.
Inductance
Range
Resolution
11 mH
0.001 mH
110 mH
0.01 mH
11 H
0.001 H
20 H
0.01 H
Overload protection: 36 V/AC-DC
We thank you very much for your understanding and apologize for any inconvenience this may cause to you.
Your VOLTCRAFT team
Legal notice
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing
systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the
time of printing.
V3_1115_02_JH
© Copyright 2015 by Conrad Electronic SE
VERSION 11/15
Accuracy
Measuring frequency
±(2.0% + 0.4 mH)
approx. 1 kHz
±(5.0% + 6 mH)
±(5,0% + 15d)
approx. 100 Hz
V3_1115_02_JH
