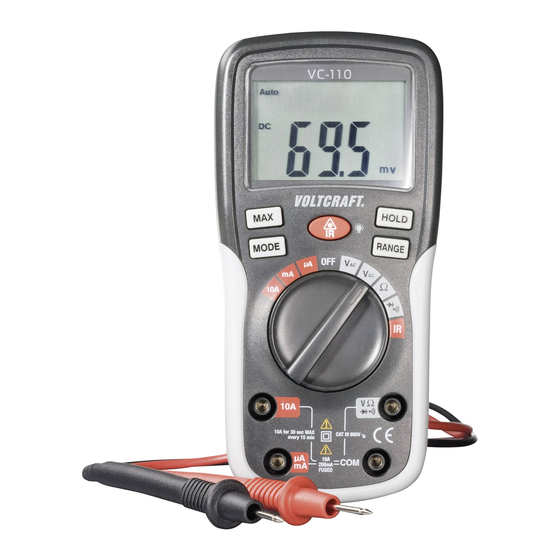

Digital-Multimeter VC-110
B E DIENUNGSANLEIT U NG
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an
Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entspre-
chenden Seitenzahlen auf Seite 4.
Best.-Nr.:
12 39 01
®
®
Seite 2 - 26
°
Version 06/10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für VOLTCRAFT VC-110
Inhaltszusammenfassung für VOLTCRAFT VC-110
- Seite 1 ® ® Digital-Multimeter VC-110 B E DIENUNGSANLEIT U NG Seite 2 - 26 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entspre- chenden Seitenzahlen auf Seite 4.
-
Seite 2: Einführung
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außerge- wöhnlich günstigen Preis-Leistungs-Verhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenar- beit. Viel Spaß mit Ihrem neuen Voltcraft®-Produkt! -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ..............................2 Bestimmungsgemäße Verwendung ......................5 Bedienelemente............................6 Sicherheitshinweise ..........................7 Produktbeschreibung ..........................9 Lieferumfang ............................10 Display-Angaben und Symbole ......................10 Messbetrieb ............................11 a) Messgerät einschalten ........................11 b) Spannungsmessung „V“ ......................12 c) Strommessung „A“ ........................13 d) Widerstandsmessung ........................14 e) Diodentest ..........................15 f) Durchgangsprüfung ........................15 g) Berührungslose IR-Temperaturmessung ..................16 MAX-Taste ............................18 MODE-Taste ............................18... -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung - Messen und Anzeigen der elektrischen Größen im Bereich der Überspannungskategorie CAT III (bis max. 600V gegen Erdpotential, gemäß EN 61010-1) und allen niedrigeren Kategorien. Das Mess- gerät und Zubehör darf nicht in der Überspannungskategorie CAT IV (z.B. an der Quelle der Nieder- spannungsinstallation) eingesetzt werden. -
Seite 6: Bedienelemente
Bedienelemente (siehe Ausklappseite) Display MAX-Taste MODE-Taste Drehschalter 10 A-Messbuchse µA/mA-Messbuchse COM-Messbuchse (Bezugspotential, „Minus“) VΩ-Messbuchse (bei Gleichgrößen „Plus“) RANGE-Taste 10 HOLD-Taste 11 IR-Temperatur-Messtaste und Taste für Displaybeleuchtung 12 Klemmvorrichtung zur Messspitzenbefestigung 13 Klappbarer Aufstellbügel mit Laserwarnschild 14 Batteriefachschraube 15 IR-Messsensor 16 Laseraustrittsöffnung. Nicht in den Strahl blicken! -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. - Seite 8 Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
-
Seite 9: Produktbeschreibung
Verwenden Sie das Multimeter nicht kurz vor, während oder kurz nach einem Gewitter (Blitzschlag! / energiereiche Überspannungen!). Achten Sie darauf, dass ihre Hände, Schuhe, Kleidung, der Boden, Schaltungen und Schaltungsteile usw. unbedingt trocken sind. Vermeiden Sie den Betrieb in unmittelbarer Nähe von: - starken magnetischen oder elektromagnetischen Feldern - Sendeantennen oder HF-Generatoren. -
Seite 10: Lieferumfang
Multimeter 9V Block-Batterie Sicherheitsmessleitungen Bedienungsanleitung Display-Angaben und Symbole Dies ist eine Aufstellung aller möglichen Symbole und Angaben am VC-110. Auto steht für „Automatische Messbereichswahl“ Symbol für die Displaybeleuchtung Symbol für die eingebauten Sicherungen Overload = Überlauf; der Messbereich wurde überschritten Schalterstellung „Messgerät aus“... -
Seite 11: Messbetrieb
Milli-Ampere (exp.-3) µA Micro-Ampere (exp.-6) Ω Ohm (Einheit des elektrischen Widerstandes) kΩ Kilo-Ohm (exp.3) MΩ Mega-Ohm (exp.6) °C/°F Einheit der Temperatur (°Celsius/°Fahrenheit) Messbetrieb Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V ACrms oder 75 V DC anliegen können! Lebensgefahr! Kontrollieren Sie vor Messbeginn das angeschlossene Messzubehör auf Beschädi- gungen wie z.B. -
Seite 12: B) Spannungsmessung „V
b) Spannungsmessung „V“ Der Spannungsbereich „V AC/DC“ weist einen Eingangswiderstand von >10 MOhm auf. Zur Messung von Wechselspannung „V-AC“ gehen Sie wie folgt vor: - Schalten Sie das DMM ein und wählen den Messbereich „VAC“. - Stecken Sie die rote Messleitung in die V-Messbuchse (8), die schwarze Messleitung in die COM-Messbuchse (7). -
Seite 13: C) Strommessung „A
c) Strommessung „A“ Die max. zulässige Spannung im Strommesskreis darf 600 V nicht überschreiten. Messen Sie im 10A-Bereich auf keinen Fall Ströme über 10 A bzw. im µA/mA-Bereich Ströme über 200 mA, da sonst die Sicherungen auslösen. Messungen >5 A dürfen nur für max. 30 Sekunden und nur im Intervall von 15 Minuten durchgeführt werden. -
Seite 14: Widerstandsmessung
- Drücken Sie die Taste „MODE“ um in den DC-Messbereich umzuschalten. Im Display erscheint „DC“. Eine erneute Betätigung schaltet wieder zurück usw. - Stecken Sie die rote Messleitung in die µA/mA- oder 10A-Messbuchse. Die schwarze Messleitung stecken Sie in die COM-Messbuchse. - Verbinden Sie die beiden Messspitzen in Reihe mit dem Messobjekt (Batterie, Schaltung usw.). -
Seite 15: Diodentest
e) Diodentest Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. - Schalten Sie das DMM ein und wählen den Messbereich - Stecken Sie die rote Messleitung in die V-Messbuchse (8), die schwarze Messleitung in die COM-Messbuchse (7). -
Seite 16: Berührungslose Ir-Temperaturmessung
g) Berührungslose IR-Temperaturmessung Während der Messung darf die zulässige Umgebungstemperatur von 0 bis +50°C nicht unter- oder überschritten werden. Dies kann zu Fehlmessungen führen. Blicken Sie während der Temperaturmessung nicht in den Laserstrahl. Dieser dient zur leichteren Orientierung während der Messung. Bei der berührungslosen IR-Temperaturmessung wird die Oberflächentemperatur eines Objektes gemessen. - Seite 17 Zur berührungslosen Temperaturmessung gehen Sie wie folgt vor: - Die Messleitungen werden zur IR-Temperaturmessung nicht benötigt. - Schalten Sie das DMM ein und wählen den Messbereich „IR“. - Im Display erscheint in der kleinen oberen Anzeige der zuletzt gemessene Temperaturwert mit der Einheit „°C“. - Warten Sie bis das Symbol „HOLD“...
-
Seite 18: Max-Taste
MAX-Taste Die MAX-Taste ermöglicht im Multimeterbetrieb die Anzeige des Maximalwertes. Im Display erscheint „MAX“ und es wird nur der Spitzenwert angezeigt. Um die Funktion zu deaktivieren, drücken Sie die Taste erneut. Im Temperaturmessbereich „IR“ schaltet die Anzeige zwischen letztem Messwert , Maximalwert (Anzeige „MAX“) und Minimalwert (Anzeige „MIN“) um. -
Seite 19: Displaybeleuchtung
Displaybeleuchtung Das Display kann bei schlechten Lichtverhältnissen beleuchtet werden. Halten Sie im Messbetrieb die Taste „ “ (11) ca. 2 Sekunden gedrückt. Die Beleuchtung bleibt für ca. 15 Sekunden an und schaltet automatisch wieder ab. Soll die Beleuchtung vorzeitig abgeschalten werden, drücken Sie die Taste (11) erneut für ca. -
Seite 20: Messgerät Öffnen
Messgerät öffnen Ein Sicherungs-. und Batteriewechsel ist aus Sicherheitsgründen nur möglich, wenn alle Messleitungen vom Messgerät entfernt wurden. Das Batterie- und Sicherungsfach (17) lässt sich bei eingesteckten Messleitungen nicht öffnen. Zusätzlich werden beim Öffnen alle Messbuchsen mechanisch verriegelt, um das nachträgliche Ein- stecken der Messleitungen bei geöffnetem Gehäuse zu verhindern. -
Seite 21: Einsetzen Und Wechseln Der Batterie
Die Verwendung geflickter Sicherungen oder das Überbrücken des Sicherungshal- ters ist aus Sicherheitsgründen nicht zulässig. Dies kann zum Brand oder zur Licht- bogenexplosion führen. Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. Einsetzen und Wechseln der Batterie Zum Betrieb des Messgerätes wird eine 9V-Blockbatterien (z.B. 1604A) benötigt. Bei Erstinbetriebnahme oder wenn das Batterie-Wechselsymbol im Display erscheint, muss eine neue, volle Batterie einge- setzt werden. -
Seite 22: Entsorgung
Entsorgung Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen Bestimmungen bei den kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt. Entsorgung von gebrauchten Batterien! Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;... -
Seite 23: Behebung Von Störungen
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autori- sierten Fachmann durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser Techn. Support unter folgender Telefonnummer zur Verfü- gung: Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.-Nr. 0180 / 586 582 7. -
Seite 24: Technische Daten
Technische Daten Anzeige............2000 Counts (Zeichen) Messrate............ca. 3 Messungen/Sekunde Messleitungslänge ........je ca. 90 cm Messimpedanz ..........>10MΩ (V-Bereich) Betriebsspannung........9V Blockbatterie Arbeitsbedingungen ........0 bis 50°C (<70%rF) Betriebshöhe ..........max. 3000 m Lagertemperatur ..........-10°C bis +60°C (<80%rF) Gewicht............ca. 315 g Abmessungen (LxBxH)........155 x 74 x 53 (mm) Überspannungskategorie ......CAT III 600 V, Verschmutzungsgrad 2 Messtoleranzen DMM Angabe der Genauigkeit in ±... -
Seite 25: Auflösung
Gleichstrom (DC) Bereich Auflösung Genauigkeit 200 µA 0,1 µA 2000 µA 1 µA ±(1,5% + 5) 20 mA 0,01 mA 200 mA 0,1 mA 0,001 A ±(2,5% + 5) 10 A 0,01 A Sonstiges Überlastschutz: Sicherungen; 600 V; Messzeitbegrenzung >5 A: max. 30 s mit Pause von 15 min Wechselstrom (AC) Bereich... - Seite 26 Temperatur Bereich Auflösung Genauigkeit -30 bis 0 °C 0,1 °C ±4 °C 1 bis + 230 °C 0,1 °C ±2% oder ±2 °C Ansprechzeit < 1s Emissionsgrad 0,95 Messoptik 4:1 (Abstand:Messfleckdurchmesser) Diodentest Prüfspannung ca. 1,5 V Prüfstrom ca. 1 mA Auflösung 0,001 V Genauigkeit...
- Seite 30 VOLTCRAFT IM INTERNET http://www.voltcraft.de Impressum Diese Bedienungsanleitung ist eine Publikation von Voltcraft ® , Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswei- se, verboten.
