ANHANG

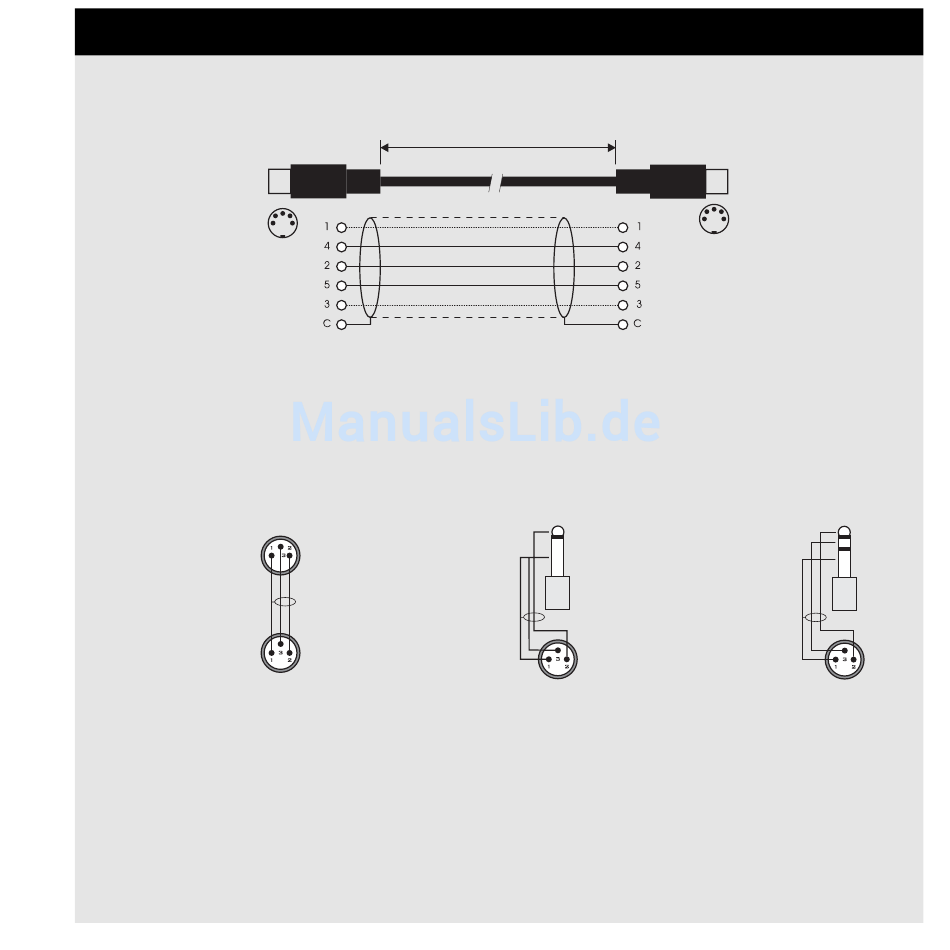

Lötanweisungen
MIDI-Kabel
DIN-Anschluss
5 Pol – Männlich
45 Grad
XLR – XLR
Pin 1 – Pin 1 (Masse)
Pin 2 – Pin 2 (Signal)
Pin 3 – Pin 3 (leer)
max. 10 Meter
Abgeschirmtes Kabel (3/5 Adern + Abschirmung)
Klinke (asymmetrisch) – XLR
Hülse – Pin 1 (Masse)
Spitze – Pin 2 (Signal)
Hülse – Pin 3 (leer)
DIN-Anschluss
5 Pol – Männlich
45 Grad
Klinke (symmetrisch) – XLR
Hülse – Pin 1 (Masse)
Spitze
Spitze – Pin 2 (Signal)
Masse
Ring – Pin 3 (leer)
Spitze
Ring
Masse
29
