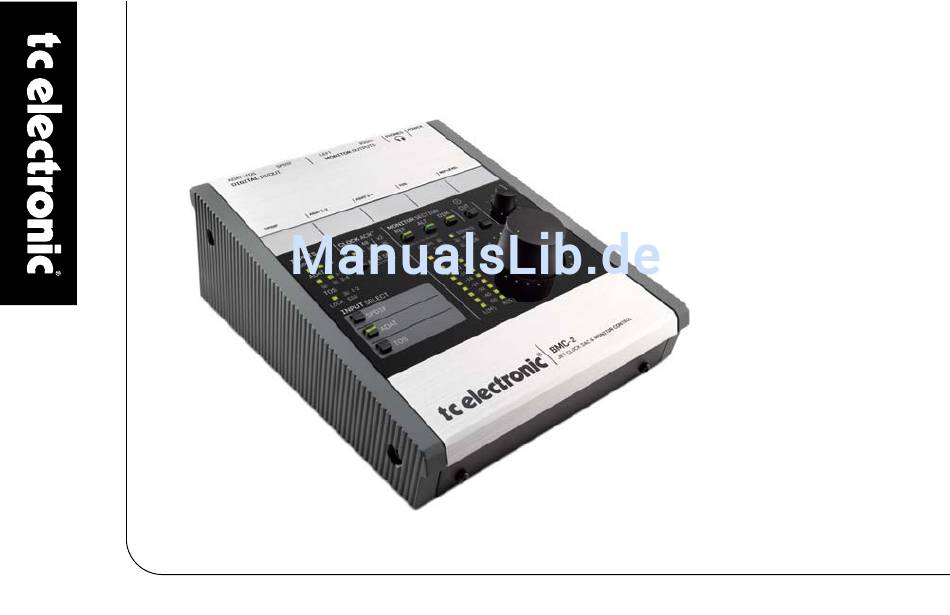

- Seite 1 BMC-2 JET CLOCK DAC & MONITOR CONTROL BEDIENUNGSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
EINLEITUNG BMC-2 und Jitterkorrektur ....14 Inhaltsverzeichnis ......3 BMC-2 Designphilosophie . -
Seite 4: Einleitung
Datenreduktion mit MP3 oder AAC bei einer zu niedrigen – S/PDIF/AES3, TOS und ADAT. Sie können außerdem prüfen, Bitrate) beeinträchtigt wurde. ob diese Eingänge synchron sind oder nicht. Der BMC-2 kann Der BMC-2 ist ein vollständig autonom zu verwendendes einen Satz analoger Monitore, einen Satz digitaler Monitore so- Desktop-Gerät. -
Seite 5: Konfigurationsbeispiel
KONFIGURATIONSBEISPIEL... -
Seite 6: Übersicht - Rückseite
ÜBERSICHT – RÜCKSEITE Power-Buchse (Netzeingang) Analoge Ausgänge SPDIF Ein- und Ausgang Verwenden Sie zur Stromversorgung Symmetrische analoge Ausgänge für SPDIF/AES3-id Ein- und Ausgänge mit 24 Bit nur das im Lieferumfang enthaltene Aktivmonitore, Verstärker oder (Cinchbuchsen) 12V-Gleichspannungsnetzteil. Mischpult. TOS und ADAT Kopfhöreranschluss Lightpipe-Eingänge und Ausgänge an regulären TOSLINK-Anschlüssen 6,3 mm-Klinkenbuchse für Kopfhörer... -
Seite 7: Übersicht - Oberseite
ÜBERSICHT – OBERSEITE... -
Seite 8: Betrieb
Werte nur als Richtlinie gelten. Wenn Sie zwischen synchronen Signalquellen umschalten, Präziser wird der Pegel durch die Leuchtdiode des führt der BMC-2 diese Umschaltung als Überblendung ohne Drehreglers angezeigt. Sie leuchtet beim Einstellen des Stummschalten aus. Falls die Signalquellen, zwischen denen Pegels in 6 dB-Schritten kurz auf. - Seite 9 Bitte beachten Sie, dass mehrere Eingänge dieselbe Samplerate haben können, ohne synchron zu sein. Der BMC-2 prüft die Eingänge kontinuierlich und meldet es, wenn die anderen Eingänge nicht synchron zu dem gerade ge- wählten Eingang sind. Wenn die LOCK- Leuchtdioden stetig leuchten, sind die Eingangssignale synchron zueinander.
- Seite 10 BETRIEB typischer Wert läge hier zwischen 70 und 85 dB SPL, wobei dieser Wert je nach Anwendung variieren kann. Durch Drücken der Taste REF entfernen Sie den Drehregler (1) aus dem Signalweg zum Monitor. Der Pegel für die analo- gen Monitore und das Monitorpaar, das Sie der ALT-Taste zu- 5 –...
- Seite 11 BETRIEB Die werksseitige Vorgabe für den kalibrierten Abhörpegel ist - Taste (SPDIF, ADAT oder TOS) im Bereich INPUT SE- 18 dB. LECT drücken. Sie können die Kalibrierung für beide Monitorpaare unabhängig voneinander vornehmen. Der Kopfhörerausgang wird jedoch jedes Mal neu kali- briert, wenn Sie einen neuen REF-Pegel festlegen.
- Seite 12 8 – DIM-Taste erfolgt diese Umschaltung nach der Monitorpegelsteuerung. Durch Drücken der Taste DIM aktivieren Sie eine 18 dB- Beim Einschalten befindet sich der BMC-2 stets im Abschwächung in den Signalwegen zu den analogen und di- Stereo-Modus – unabhängig davon, welcher Modus gitalen Monitoren.
- Seite 13 Mono- oder das Side-Signal wieder). rent wieder – so, wie es für eine korrekte externe Pegelmessung erforderlich ist. Da der BMC-2 nur mit digitalen Eingängen ausgestattet ist und der Eingangspegel dementsprechend nicht über 0 dBFS liegen kann, werden die Overload-Leuchtdioden („O/L“) grundsätzlich nicht durch das Eingangssignal ausgelöst.
-
Seite 14: Anhang
ANHANG Die hervorragende Jitterkorrektur des BMC-2 kann auch dazu BMC-2-Clock und Jitterkorrektur verwendet werden, ein unzureichendes digitales Signal von einer externen Signalquelle aufzubereiten. Auf diese Weise Ein digitales Audiosignal wird durch zwei Bestandteile defi- wird das Timing im gesamten Studio und damit die Qualität niert: Pegel und Zeit. -
Seite 15: Bmc-2 Designphilosophie
BMC-2 Designphilosophie spielsweise ein Airport Express) „schlafen geht“, läuft der BMC-2 weiter mit der zuletzt gemessenen Bei der Entwicklung des BMC-2 ging es in erster Linie darum, Clockgeschwindigkeit. dem Anwender eine zuverlässig arbeitende Steuerung seiner Wir bemühen uns außerdem, Ihre teuren Lautsprecher vor Monitore zu ermöglichen –... -
Seite 16: Anhang - Kabelbelegung
ANHANG – KABELBELEGUNG Wenn Sie eine Konfigurationen verwenden, bei der an die symmetrischen analogen Ausgänge des BMC-2 asymmetrische Geräte angeschlossen sind, können Sie zur Rauschunterdrückung ein wie folgt belegtes Kabel verwenden. Kabelbelegung zur Verbindung der symmetrischen XLR-Ausgänge des BMC-2 mit asymmetrischen Eingängen an 6,3 mm-Eingangsbuchsen. - Seite 17 ANHANG – KABELBELEGUNG Wenn Sie den SPDIF/AES3-Eingang des BMC-2 mit einem AES3-Signal speisen, oder wenn Sie den bis das, oder wenn Sie den AES3-Eingang eines anderen Gerätes mit dem Signal vom SPDIF/AES3-Ausgang des BMC-2 speisen, empfehlen wir Ihnen, im Signalweg zwischen diesen Geräten eine kleine Schaltung zu platzieren, um eine optimale Signalintegrität zu gewährleisten. Diese Schaltungen werden nicht von TC Electronic hergestellt –...
-
Seite 18: Anhang - Kalibriertes Monitoring
Um optimale Mischungen zu erstellen, ist ein korrekt kalibrierter Abhörpegel von zentraler Bedeutung. Hierzu dient die REF-Funktion des BMC-2. Je nach Zielgruppe und Hörsituation variiert der erforderliche beziehungsweise realisierbare Dynamikumfang einer Audio- oder Musikproduktionen (siehe hierzu die Abbildung auf der linken Seite). Wenn Sie im Studio nicht kalibriert abhören, können Sie den Dynamikumfang einer Sendung oder eines Titels nicht zuverlässig beurteilen. -
Seite 19: Kalibriertes Monitoring
Verbreitung finden, verschwindet der Lautheits- Vorteil durch das „Quetschen“ von Signalen – was aber bleibt, sind Verzerrungen und ein kraftloses Klangbild. Kalibriertes Monitoring mit dem BMC-2 hingegen gewährleis- tet eine einheitliche Hörsituation bei Produktion und Mastering. Dies wiederum bedeutet, dass Ihr Studio jederzeit zuverlässige Ergebnisse liefern kann –... -
Seite 20: Technische Daten
TECHNISCHE DATEN Digitale Ein- und Ausgänge Anschluss (S/PDIF, AES3-id-kompatibel): Cinch, (BNC-Adapter im Lieferumfang enthalten), 75 Ohm, 1 Vpp (terminiert) Formate (S/PDIF und TosLink): S/PDIF (24 Bit), IEC 958, Pro-Status-Bit Anschluss (ADAT® oder TosLink): Optical Pipe Format (ADAT®): Kanäle 1-4 bei 48 kHz, Kanäle 1-4 SMUX bei 96 kHz Digital IO-Engine: TCAT DICE JR für alle I/O-Formate Clock und Jitter... - Seite 21 TECHNISCHE DATEN Frequenzgang: +0/-0,2 dB, 20 Hz bis 20 KHz Übersprechen: < -98 dB, 20 Hz bis 20 kHz Allgemeines Abmessungen (B x H x T): 140 x 64 x 176 mm (5.5" x 2,5" x 6.9") DA-Wandlung Gewicht: 0, 82 kg (1,8 lb.) D/A-Wandlung 24 Bit, 128faches Oversampling Bitstream Ausführung:...
