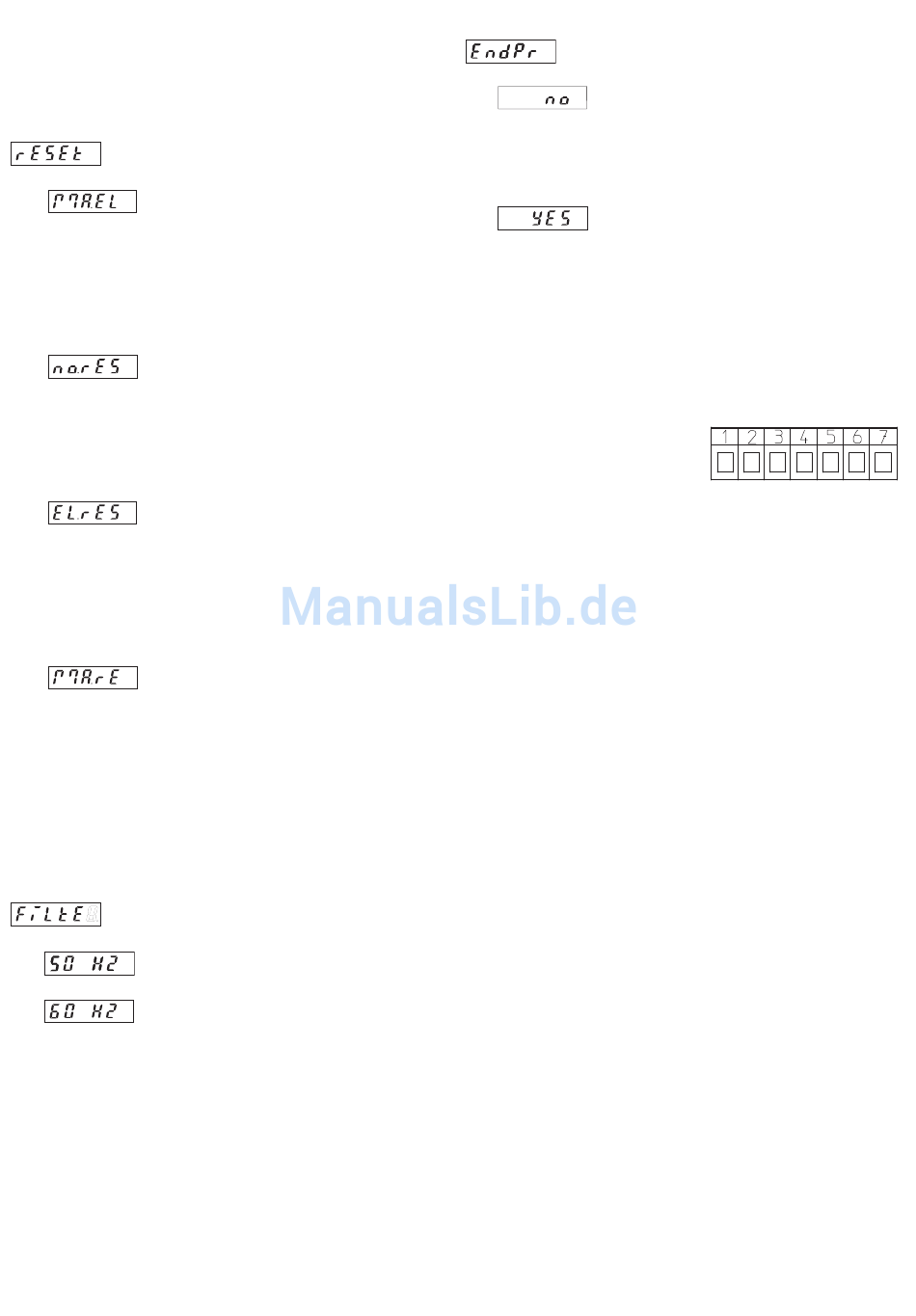

4.10 Rückstellung
Sie können zwischen vier Möglichkeiten der
Rückstellung des Summierers wählen. Die Ein -
stellung beeinflußt die Funktion des MPI-Ein-
gangs
manuelle Rückstellung (mit
roter Taste) und elektrische
Rückstellung. Der MPI-Eingang
funktioniert als RESET Ein-
gang. Er setzt bei Aktivierung
den Summierer auf 0.
keine Rückstellung möglich.
Der MPI-Eingang funktioniert
als LATCH Eingang. Der ange -
zeigte Wert der Momentanwert -
anzeige wird eingefroren.
nur elektrische Rücksetzung.
Die Rücksetztaste ist außer
Funktion. Der MPI-Eingang
funktioniert als RESET Ein -
gang. Er setzt bei Aktivierung
den Summierer auf 0.
nur manuelle Rückstellung. Der
MPI-Eingang funktioniert als
LATCH Eingang. Der ange-
zeigte Wert der Momentanwert -
anzeige wird eingefroren.
4.11 Filter
Wählen Sie mit der rechten Taste je nach Strom -
versorgung 50 oder 60 Hz für das Netzbrummfil-
ter aus.
4
4.12 Ende der Programmierung
Programmierroutine wird noch
einmal durchlaufen. Bisher ein-
gestellte Werte können über-
prüft und geändert werden.
Programmierroutine wird been-
det und alle eingestellten Werte
werden als neue Parameter
übernommen.
Das Gerät ist anschließend be-
triebsbereit.

5. Anschlussbelegung

1 10 – 30 V DC
2 GND
3 GND
4 MPI
5 0 (4) – 20 mA DC
6 Analog GND
7 0 (2) – 10 V DC
6. Technische Daten
Anzeige:
5-stellige 7-Segment LED Anzeige 8 mm hoch
Messbereiche:
0 ... 10 VDC
2 ... 10 VDC
0 ... 20 mA
4 ... 20 mA
Auflösung:
Genauigkeit:
Nullabgleich:
Temperaturdrift:
Messgeschwindigkeit:
Strommessung:
14 Bit
0,1 % ± 1 Digit über den ge-
samten Messbereich
bei 20 °C
automatisch
< 70 ppm/K
1 s -1
Spannugsabfall:
max. 2,0 V DC
Strombegrenzung: 50 mA
