Dans l'exemple 8.2 de la page 15, le réservoir a
une capacité de plus de 100000 l. L'utilisation de
l'échelle de 0.01 permet l'affichage du total en
hectolitres. Comme l'échelle (multiplicateur) n'af-
fecte que la somme, le débit instantané reste affi-
ché en litres/seconde.
Nota: le facteur et l'échelle n'affectent que le totali-
sateur.
Echelle totale = Facteur x Echelle !
4.10 Mode de remise à zéro
L'appareil offre quatre possibilités de remise à
zéro du totalisateur. Le mode sélectionné déter-
mine la fonction de l'entrée MPI.

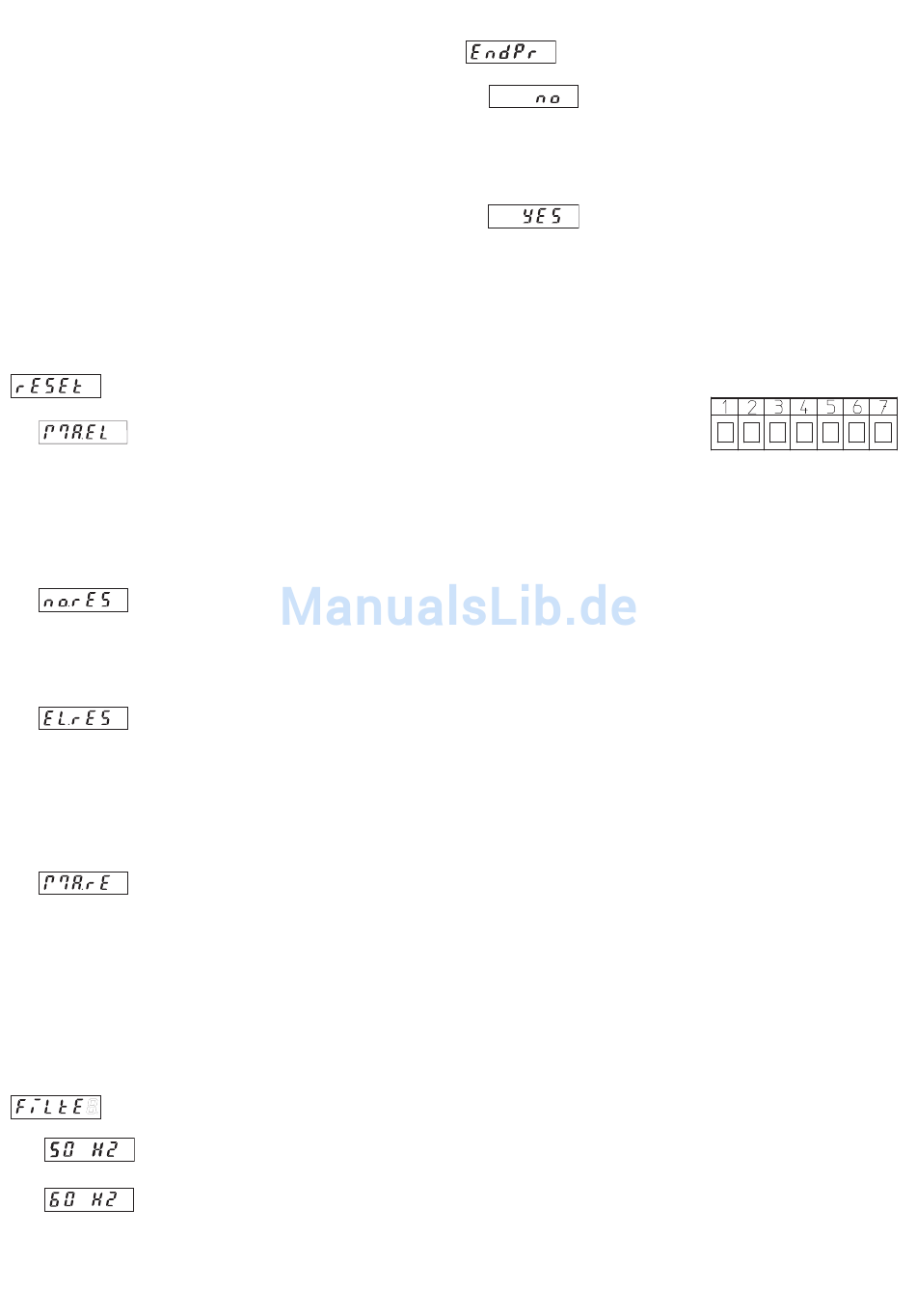

RAZ manuelle (à l'aide du bou-
ton-poussoir rouge) et élec-
trique. L'entrée MPI fonctionne
comme une entrée de RESET.
Lorsqu'elle est activée, elle
remet le totalisateur à 0.
Pas de RAZ possible. L'entrée
MPI fonctionne comme une en-
trée LATCH. La valeur instanta-
née affichée est figée.
RAZ électrique uniquement. La
touche de RAZ est inhibée.
L'entrée MPI fonctionne comme
une entrée de RESET.
Lorsqu'elle est activée, elle
remet le totalisateur à 0.
RAZ manuelle uniquement.
L'entrée MPI fonctionne comme
une entrée LATCH. La valeur
instantanée affichée est figée.
4.11 Filtre
A l'aide du bouton-poussoir de droite, sélection-
ner le filtra anti-ronflement correspondant à la fré-
quence de l'alimentation : 50 ou 60 Hz.
4
4.12 Fin de la programmation
La programmation est exécutée
encore une fois. Les valeurs in-
troduites peuvent être vérifiées
et modifiées.
La programmation est terminée
et les valeurs introduites sont
prises en compte comme nou-
veaux paramètres.
L'appareil est alors prêt à fonc-
tionner.
5. Raccordement
1 10 - 30 V DC
2 GND
3 GND
4 MPI
5 0 (4) – 20 mA
6 Analog GND
7 0 (2) – 10 V DC
6. Caractéristiques techniques
Affichage:
5 chiffres - LED à 7 segments, hauteur 8 mm
Plages de mesure:
0..10 VDC
2..10 VDC
0..20 mA
4..20 mA
Résolution:
Précision:
Ajuste de zéro:
Dérive due à la température:
Vitesse de mesure: 1 Hz
Vitesse de mesure: 0,5 ... 2 mesures/sec
14 bits
< 0,1% ± 1 chiffre à
température ambiante de
20°C
automatique
<70 ppm/K
