Kübler CODIX 530 Bedienungsanleitung Seite 6

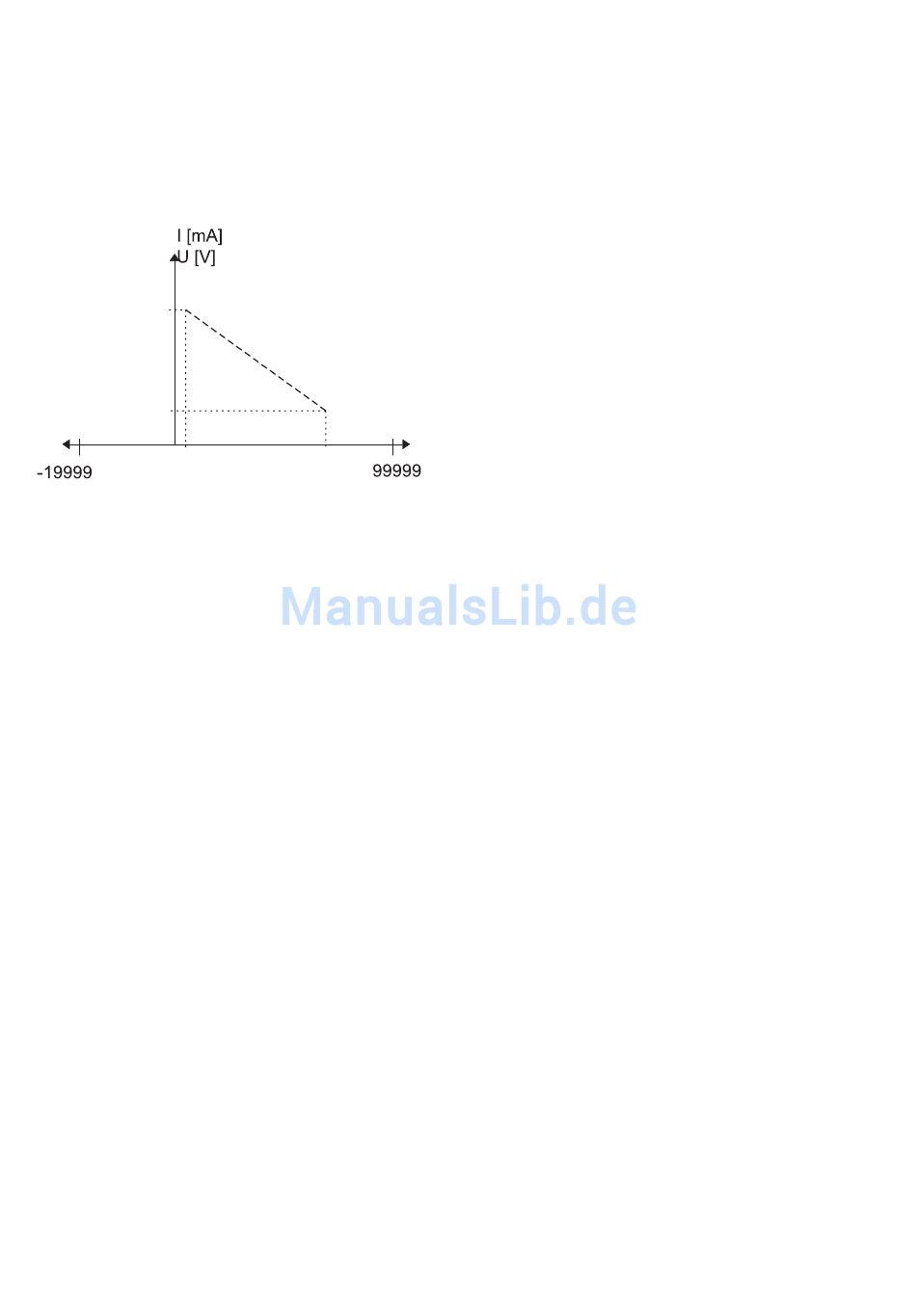

8.2 Durchflussmessung mit Summierung
Es soll die durchfließende Menge, sowie abwech -
selnd die aufaddierte Menge angezeigt werden.
Der Messsensor mit linearer Charakteristik
(unlinearen Sensoren sind Linearisierglieder vor-
zuschalten) liefert bei Stillstand 4 mA und bei vol-
ler Durchflußgeschwindigkeit 20 mA, was in
diesem Beispiel 90 l/min entsprechen soll.
Wählen Sie mit „range" den Messbereich 4..20
mA und für minimales und maximales Eingangs-
singnal „lo.act" und „hi.act" die jeweilige Werksein-
stellung.
Dem niedrigsten Eingangssignal „lo.display" ord-
nen Sie den Anzeigewert 0 und dem höchsten
Eingangssignal „hi.display" den Wert 1,5 (ent-
spricht l/sek) zu.
Den Dezimalpunkt für den Summierer „dp.tot"
stellen Sie je nach erwarteter Maximalmenge ein:
Für die Maximalmenge einer Abfüllanlage von
100000 l wählen Sie für den Summierer keine De-
zimalstelle und, da dies noch nicht ausreicht, er-
höhen Sie den Anzeigebereich mit dem „Scaler"
0,01 um zwei Stellen, so dass die addierte
Menge in Hektoliter angezeigt wird.
Drücken Sie die rechte Taste, um zwischen der
Anzeige des aktuellen Wertes und der Summe
umzuschalten. Mit verschiedenen Faktoren kön-
nen Sie die addierte Menge auch in anderen Ein-
heiten anzeigen, z.B. mit Faktor 2 in Flaschen zu
je 0,5 l oder mit Faktor 2,6420 in Gallonen.
8.3 Km-Messung mit Summierung
Es soll die aktuelle Geschwindigkeit in km/h und
die gesamte Laufzeit in km eines Motores auf
dem Prüfstand angezeigt werden.
Der Messsensor liefert bei Stillstand 4 mA und bei
voller Geschwindigkeit 20 mA, was in diesem
Beispiel 180 km/h entsprechen soll.
Wählen Sie mit „range" den Messbereich 4..20
mA und für minimales und maximales Eingangs-
6
singnal „lo.act" und „hi.act" die jeweilige Werksein-
stellung.
Dem niedrigsten Eingangssignal „lo.display" ord-
nen Sie den Anzeigewert 0 und dem höchsten
Eingangssignal „hi.display" den Wert 180 zu.
Damit erhalten Sie die aktuelle Geschwindigkeit in
km/h angezeigt.
Den Dezimalpunkt für den Summierer „dp.tot"
stellen Sie je nach erwarteter maximaler Prüfzeit
ein, zum Beispiel genügen für einen 24 Std.-Test
mit Höchstgeschwindigkeit vier Stellen vor dem
Komma.
Die Abtastrate des Summierers ist 1 Sekunde.
Um die gefahrene Strecke zu addieren, müssen
Sie mit dem Faktor die Geschwindigkeit pro Se-
kunde einstellen:
1/3600 = 0,00027778. Dies entspricht bei der
Höchstgeschwindigkeit 0,05 km/Sek.
Stellen Sie also den Faktor auf 0,0278 und den
Scaler auf 0,01. Dies würde nach 24 Stunden
einen Rundungsfehler von nur 3 km ergeben. Be-
zogen auf eine Gesamtstrecke von 4320 km sind
dies nur 0,7 ‰.
