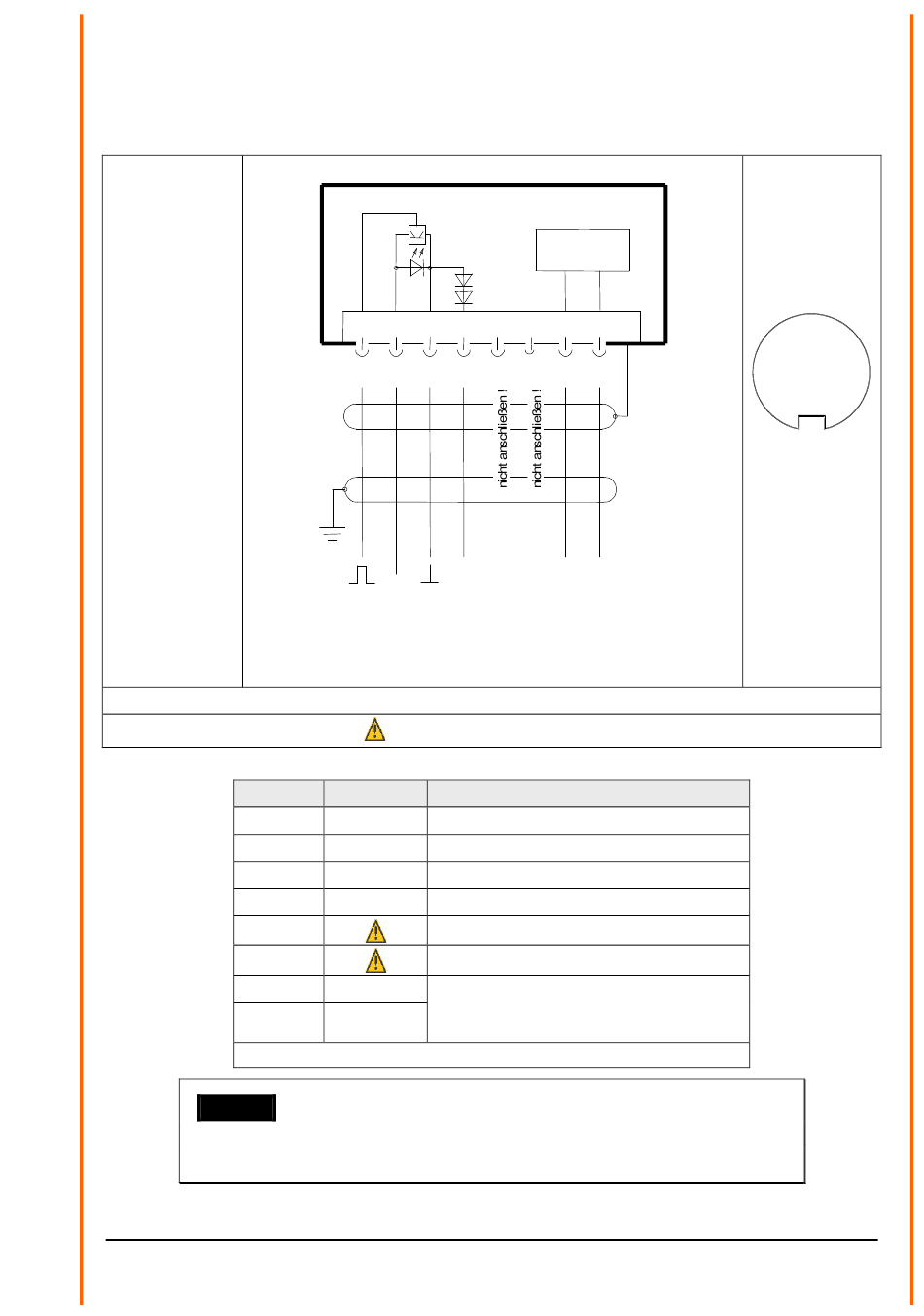

5.3 Anschluss-Schaltbild
Anschlussschema nach Kapitel 5.2.2.1 Nr.1, 3 und 4:
Bestell – Nr.
4.3352.00.000
4.3352.10.000*
*Bestell Nr. 4.3352.10... (ohne Heizung) PIN 7 u. 8 sind nicht belegt
Kontakt
*Bestell Nr. 4.3352.10... (ohne Heizung) PIN 7 u. 8 sind nicht belegt
Hinweis:
Der „Life-Zero" – Betrieb (HGND) kann nur ab einer Versorgung
> 5V DC genutzt werden.
8 pol. Binder Steckverbindung
1 3 2
Schirm
Erde
HGND
+
GND
Versorgung
DC 3,3 ... 48 V
PIN 5 u. 6: Nicht anschließen!
Name
Funktion
1
SIG
Signal (Rechteck)
2
GND
Masse
3
+Us
Versorgung 3,3V...48V DC
4
HGND
Masse bei Life-Zero Signal
5
Nicht anschließen!
6
Nicht anschließen!
7
HZG
Heizungsversorgung:
Spannung:
8
HZG
Leistung:
9 - 16
Heizung 25 W
4 5 6 7
8
~ ~
-
+
Versorgung
( Heizung )
24 V AC / DC 25 W
24V AC/DC
25W
Sicht auf
Lötanschluss
des Gegen-
steckers
2
5
4
3
1
8
7
6
021818/10/17
