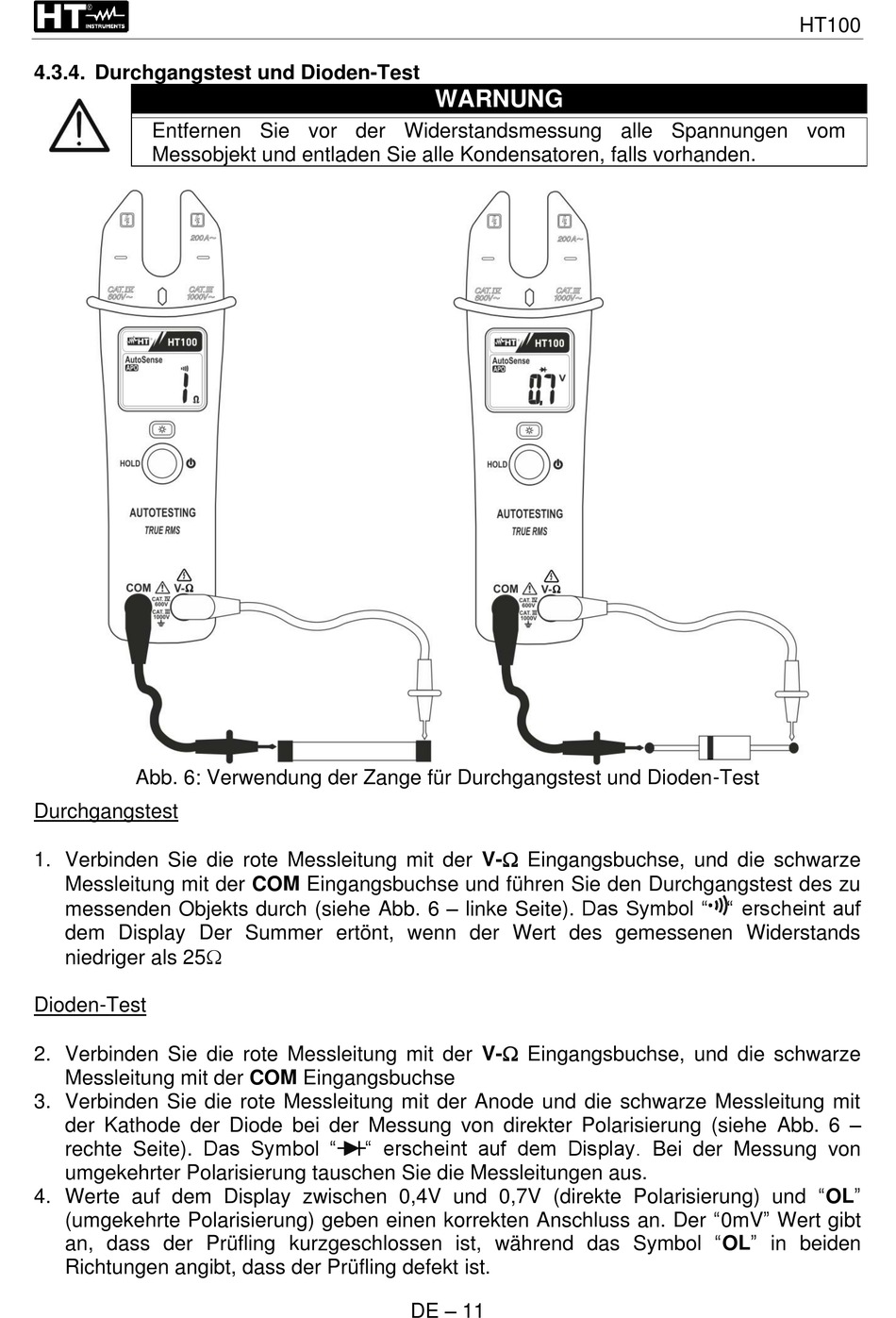

HT Instruments HT100 Bedienungsanleitung Seite 49

4.3.4. Durchgangstest und Dioden-Test
Entfernen Sie vor der Widerstandsmessung alle Spannungen vom
Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.
Abb. 6: Verwendung der Zange für Durchgangstest und Dioden-Test
Durchgangstest
1. Verbinden Sie die rote Messleitung mit der V- Eingangsbuchse, und die schwarze
Messleitung mit der COM Eingangsbuchse und führen Sie den Durchgangstest des zu
messenden Objekts durch (siehe Abb. 6 – linke Seite). Das Symbol " " erscheint auf
dem Display Der Summer ertönt, wenn der Wert des gemessenen Widerstands
niedriger als 25
Dioden-Test
2. Verbinden Sie die rote Messleitung mit der V- Eingangsbuchse, und die schwarze
Messleitung mit der COM Eingangsbuchse
3. Verbinden Sie die rote Messleitung mit der Anode und die schwarze Messleitung mit
der Kathode der Diode bei der Messung von direkter Polarisierung (siehe Abb. 6 –
rechte Seite). Das Symbol "
umgekehrter Polarisierung tauschen Sie die Messleitungen aus.
4. Werte auf dem Display zwischen 0,4V und 0,7V (direkte Polarisierung) und "OL"
(umgekehrte Polarisierung) geben einen korrekten Anschluss an. Der "0mV" Wert gibt
an, dass der Prüfling kurzgeschlossen ist, während das Symbol "OL" in beiden
Richtungen angibt, dass der Prüfling defekt ist.
WARNUNG
" erscheint auf dem Display. Bei der Messung von
DE – 11
