Mesure De Résistance - Ht Instruments Ht100 Bedienungsanleitung

4.3.3. Mesure de Résistance
Avant d'effectuer toute mesure de résistance, vérifier que l'alimentation du
circuit sous test est coupée et que tous les condensateurs, si présents, sont
déchargés.

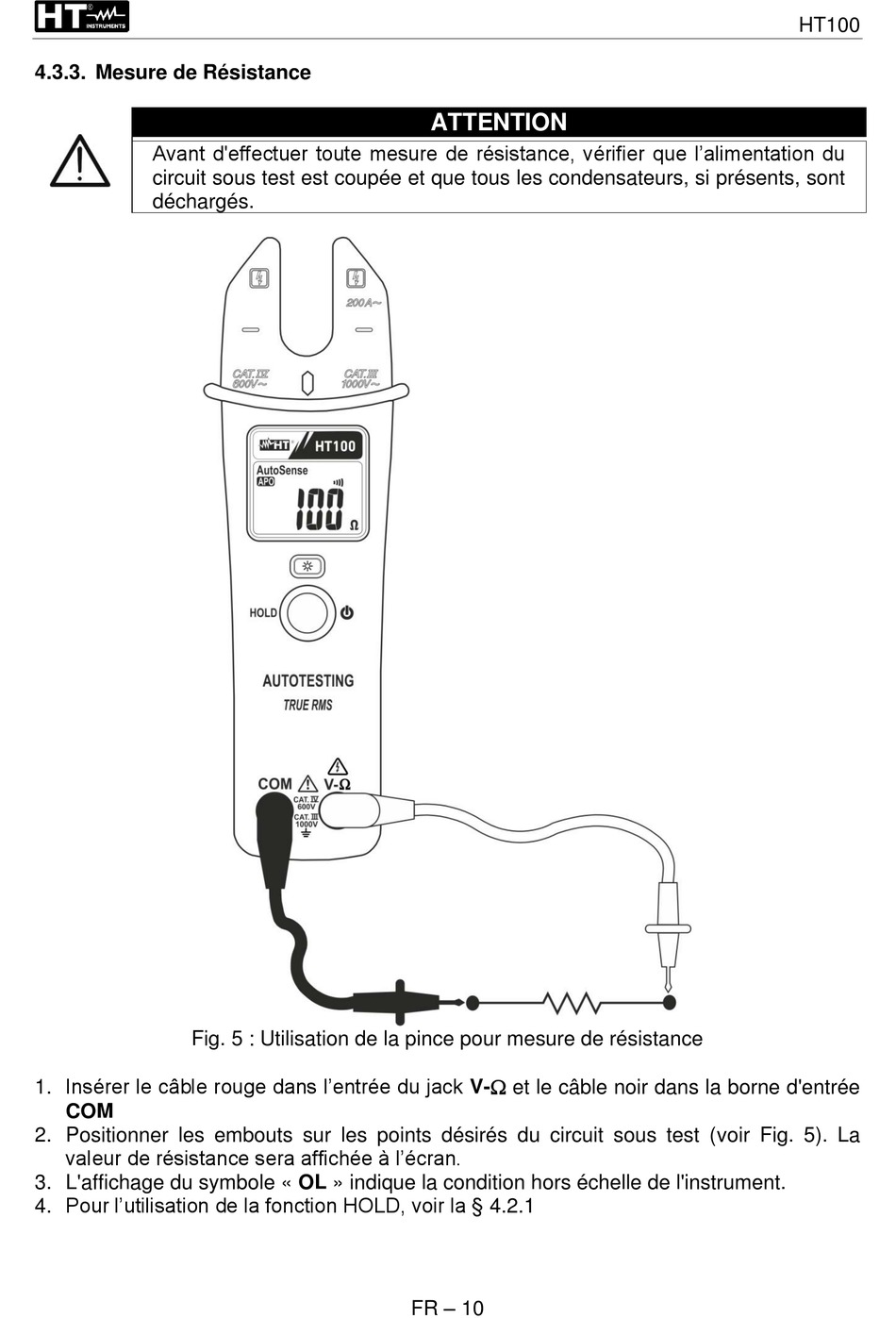

Fig. 5 : Utilisation de la pince pour mesure de résistance
1. Insérer le câble rouge dans l'entrée du jack V- et le câble noir dans la borne d'entrée
COM
2. Positionner les embouts sur les points désirés du circuit sous test (voir Fig. 5). La
valeur de résistance sera affichée à l'écran.
3. L'affichage du symbole « OL » indique la condition hors échelle de l'instrument.
4. Pour l'utilisation de la fonction HOLD, voir la § 4.2.1
ATTENTION
FR – 10
HT100
