Medida De Resistencia - Ht Instruments Ht100 Bedienungsanleitung

4.3.3 Medida de Resistencia

Antes de efectuar cualquier medida de resistencia, desconecte la
alimentación del circuito a medir y descargue todos los condensadores.

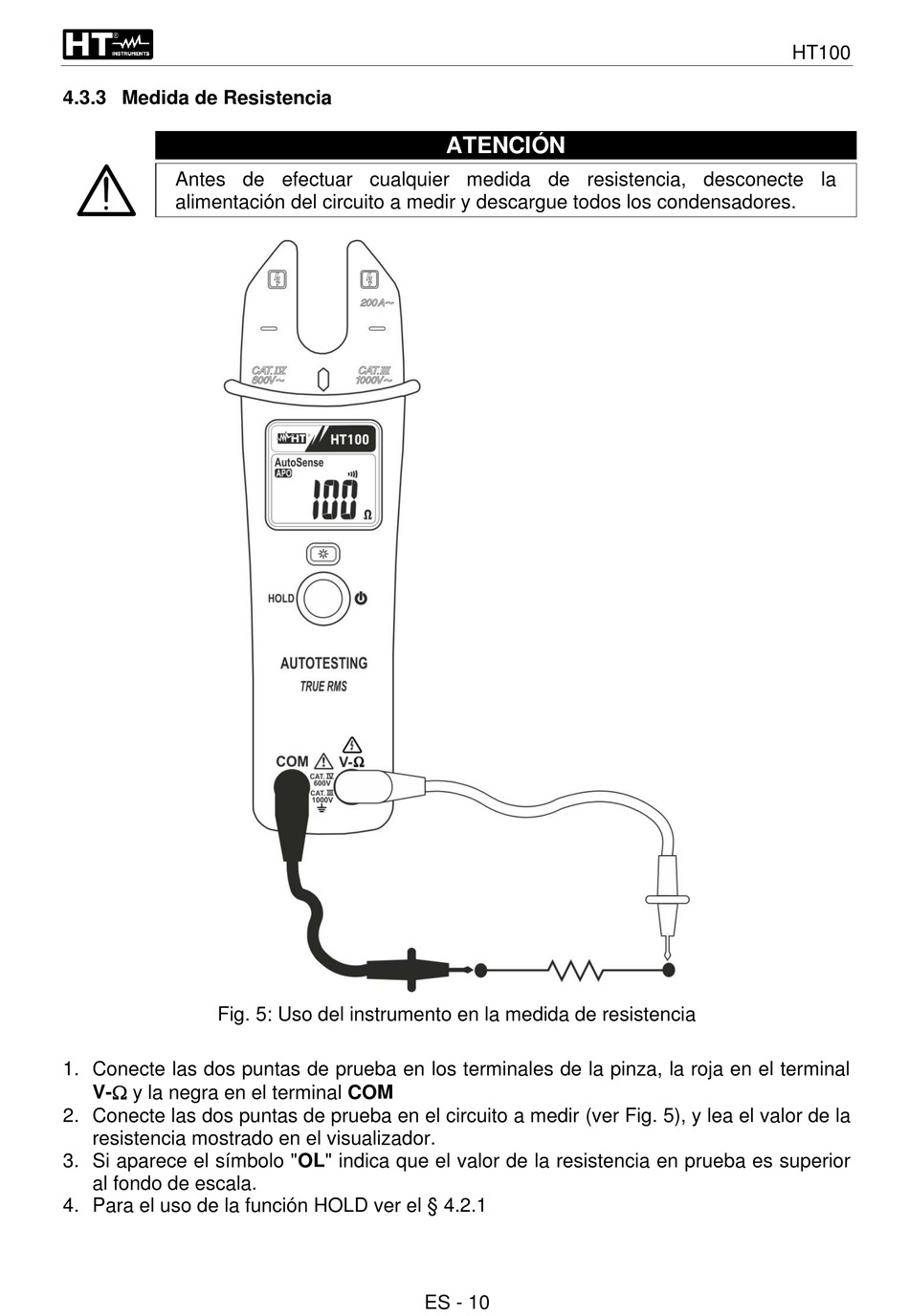

Fig. 5: Uso del instrumento en la medida de resistencia
1. Conecte las dos puntas de prueba en los terminales de la pinza, la roja en el terminal
V- y la negra en el terminal COM
2. Conecte las dos puntas de prueba en el circuito a medir (ver Fig. 5), y lea el valor de la
resistencia mostrado en el visualizador.
3. Si aparece el símbolo "OL" indica que el valor de la resistencia en prueba es superior
al fondo de escala.
4. Para el uso de la función HOLD ver el § 4.2.1
ATENCIÓN
ES - 10
HT100
