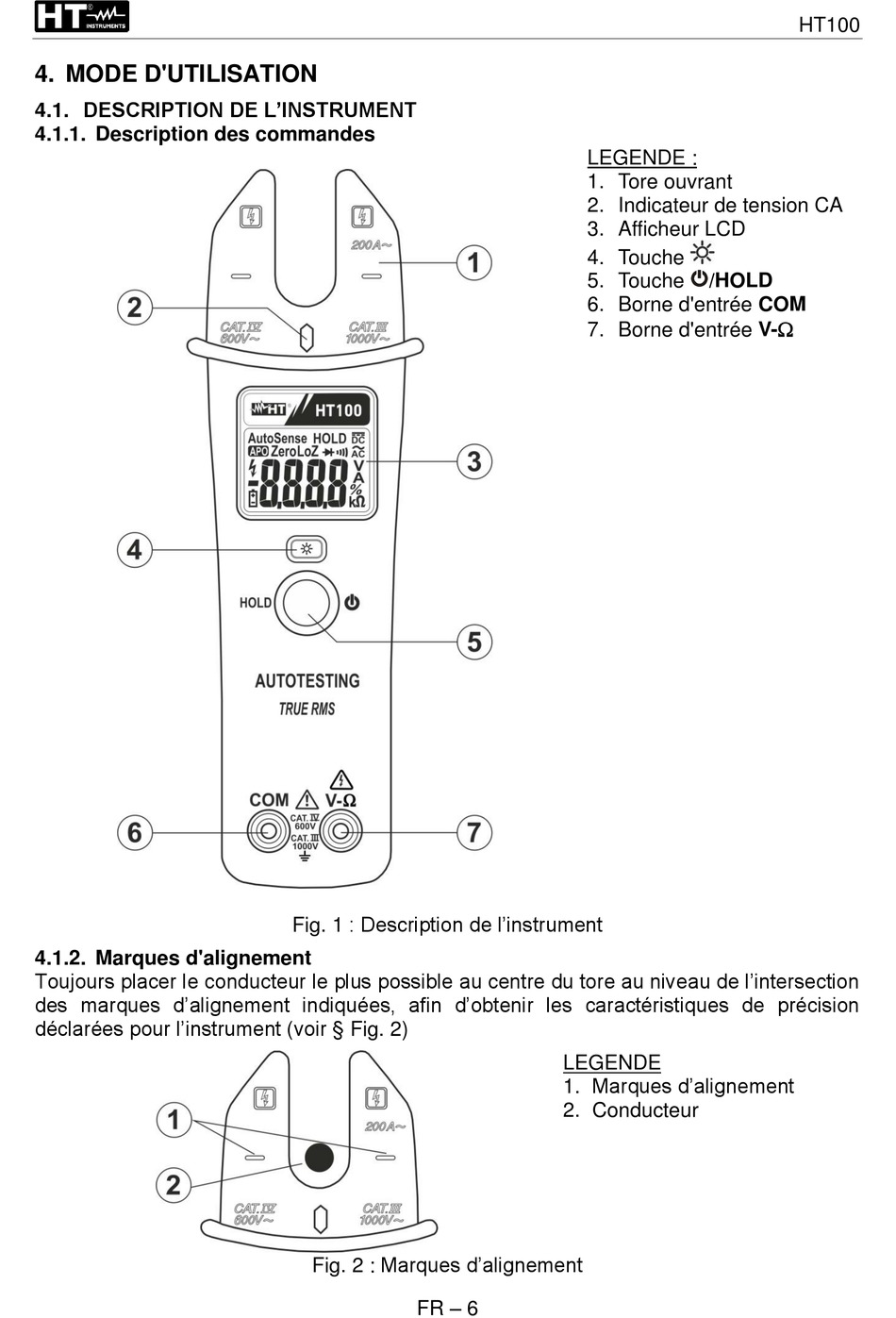

4. MODE D'UTILISATION

4.1. DESCRIPTION DE L'INSTRUMENT

4.1.1. Description des commandes

4.1.2. Marques d'alignement

Toujours placer le conducteur le plus possible au centre du tore au niveau de l'intersection
des marques d'alignement indiquées, afin d'obtenir les caractéristiques de précision
déclarées pour l'instrument (voir § Fig. 2)
Fig. 1 : Description de l'instrument
Fig. 2 : Marques d'alignement
FR – 6
LEGENDE :
1. Tore ouvrant
2. Indicateur de tension CA
3. Afficheur LCD
4. Touche
5. Touche /HOLD
6. Borne d'entrée COM
7. Borne d'entrée V-
LEGENDE
1. Marques d'alignement
2. Conducteur
HT100
