Technische beschrijving
2.3.2 Verwondingsgevaar door afleverset
onder druk
!
Werkzaamheden mogen uitsluitend worden
uitgevoerd als de installatie drukloos is.
!
Tijdens bedrijf mag de toegestane bedrijfsdruk
niet worden overschreden.
2.3.3 Verbrandingsgevaar door
ongecontroleerd uitstromende hete
media
!
Werkzaamheden mogen uitsluitend worden
uitgevoerd als de installatie drukloos is.
!
Laat het product voor de werken afkoelen.
!
Controleer na voltooiing van de werkzaamheden
of het apparaat dicht is.
!
Draag een veiligheidsbril.
2.3.4 Verbrandingsgevaar aan hete afleversets
en oppervlakken
!
Laat het product voor de werken afkoelen.
!
Draag geschikte beschermkledij om
onbeschermd contact met hete afleversets en
installatieonderdelen te vermijden.
2.3.5 Verwondingsgevaar bij ondeskundige
handelingen
Opgeslagen energie, scherpe onderdelen, punten en
hoeken aan en in het apparaat kunnen letsel veroorzaken.
!
Zorg voor aanvang van de werkzaamheden voor
voldoende ruimte.
!
Ga voorzichtig om met open of scherpe
onderdelen.
!
Zorg ervoor dat het werkgebied altijd opgeruimd
en schoon is, om ongevallen te voorkomen.
2.3.6 Materiële schade door ongeschikte
gebruikslocatie
!
Installeer het product niet in ruimten waar sprake
kan zijn van vorst.
!
Installeer het product niet in ruimten met een
binnenlucht die corrosie bevordert.
2.3.7 Beschikbaarheid van de
gebruiksaanwijzing
Iedere persoon die met dit product werkt, moet deze
bedieningsinstructies alsmede alle eveneens geldende
bedieningsinstructies hebben gelezen en toepassen.
De bedieningsinstructies dienen beschikbaar te zijn op de
gebruikslocatie waar het product is opgesteld.
!
Overhandig deze bedieningsinstructies alsmede
alle eveneens geldende bedieningsinstructies aan
de gebruiker.
3. Technische beschrijving
1000076057-10227499 000 03
3.1 Opbouw
1
8
5
7
6

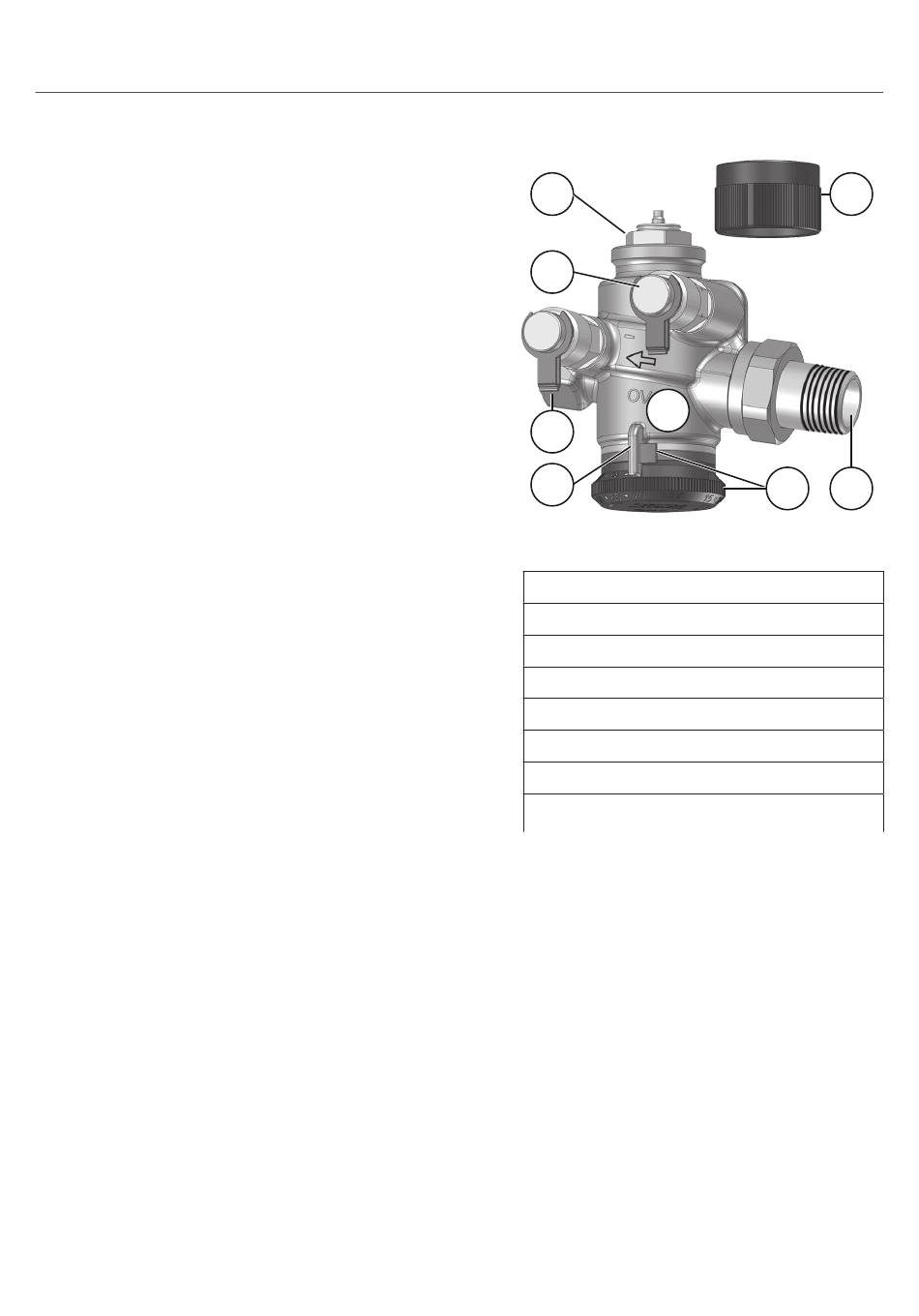

Afb. 1: "Cocon QTZ"
Houder servomotor
1
Beschermkap
2
Inlaat medium
3
Handwiel met blokkering
4
Behuizing
5
Markering instelpunt
6
Uitlaat medium
7
Aansluitingen afgesloten met meetventielen of
8
afdichtpluggen
2
4 3
