Technische Beschreibung
auszuführen.
Betreiber
Der Betreiber muss von einem Fachhandwerker in die
Bedienung eingewiesen werden.
2.3.2 Verletzungsgefahr durch Armaturen
unter Druck
!
Führen Sie Arbeiten nur bei druckloser Anlage
aus.
!
Halten Sie im laufenden Betrieb die zulässigen
Betriebsdrücke ein.
2.3.3 Verbrennungsgefahr durch
unkontrolliert austretende heiße
Medien
!
Führen Sie Arbeiten nur bei druckloser Anlage
aus.
!
Lassen Sie das Produkt vor Arbeiten abkühlen.
!
Prüfen Sie nach Arbeiten das Gerät auf Dichtheit.
!
Tragen Sie eine Schutzbrille.
2.3.4 Verbrennungsgefahr an heißen
Armaturen und Oberflächen
!
Lassen Sie das Produkt vor Arbeiten abkühlen.
!
Tragen Sie geeignete Schutzkleidung, um
ungeschützten Kontakt mit heißen Armaturen
und Anlagenteilen zu vermeiden.
2.3.5 Verletzungsgefahr bei unsachgemäßer
Arbeit
Gespeicherte Energien, kantige Bauteile, Spitzen und
Ecken am und im Gerät können Verletzungen verursachen.
!
Sorgen Sie vor Beginn der Arbeiten für
ausreichenden Platz.
!
Gehen Sie mit offenen oder scharfkantigen
Bauteilen vorsichtig um.
!
Halten Sie den Arbeitsbereich aufgeräumt und
sauber, um Unfallquellen zu vermeiden.
2.3.6 Sachschaden durch ungeeigneten
Einsatzort
!
Installieren Sie das Produkt nicht in
frostgefährdeten Räumen.
!
Installieren Sie das Produkt nicht in Räumen mit
korrosionsfördernder Raumluft.
2.3.7 Verfügbarkeit der Betriebsanleitung
Jede Person, die mit diesem Produkt arbeitet, muss diese
Anleitung und alle mitgeltenden Anleitungen gelesen
haben und anwenden.
Die Anleitung muss am Einsatzort des Produktes
verfügbar sein.
!
Geben Sie diese Anleitung und alle mitgeltenden
Anleitungen an den Betreiber weiter.
1000076057-10227499 000 03
3. Technische Beschreibung
3.1 Aufbau
1
8
5
7
6

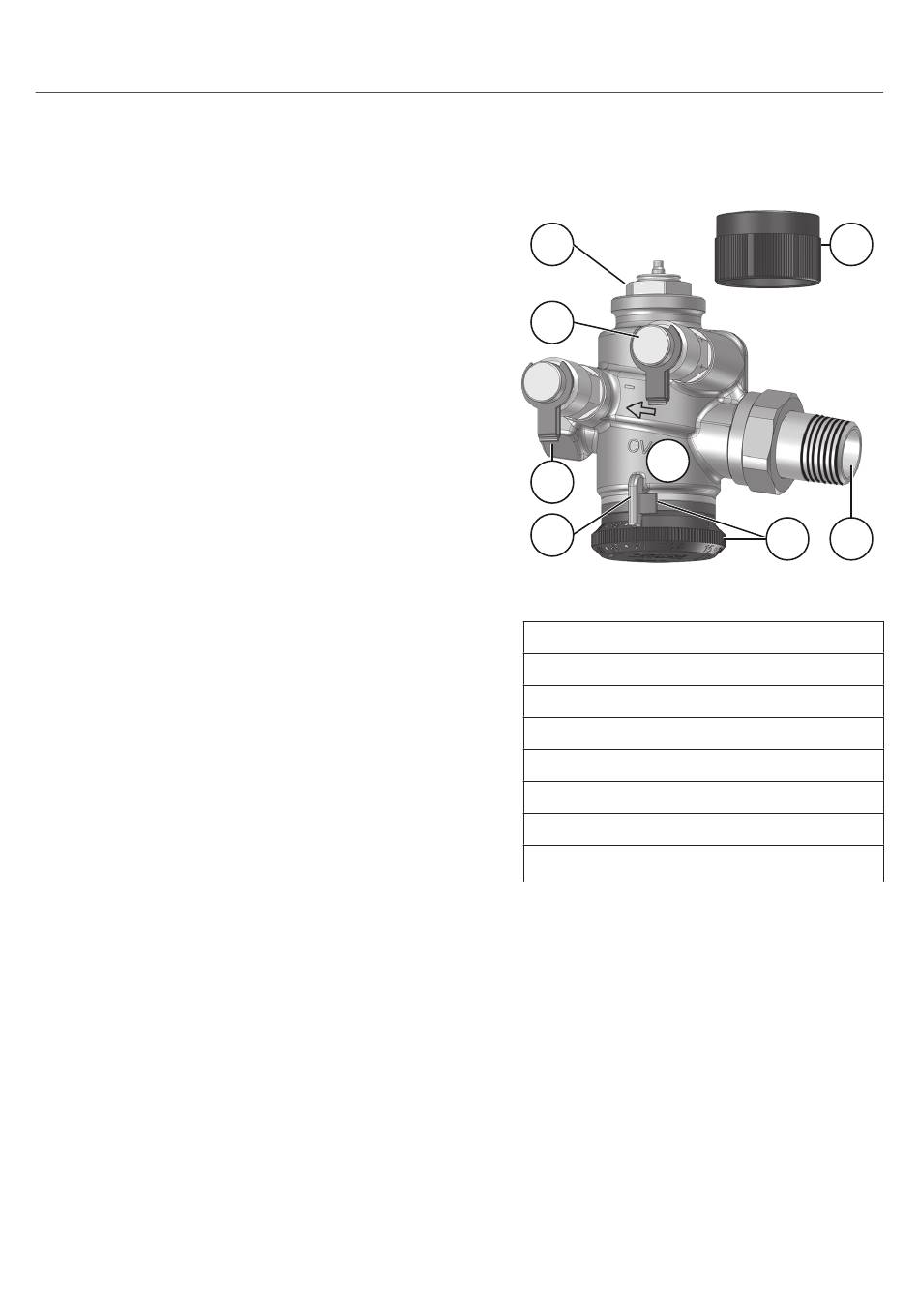

Abb. 1: „Cocon QTZ"
Aufnahme Stellantrieb
1
Bauschutzkappe
2
Einlass Medium
3
Handrad mit Blockierring
4
Gehäuse
5
Sollwertmarkierung
6
Auslass Medium
7
Anschlüsse mit Messventilen oder Blindstopfen
8
verschlossen
2
4 3
5
