Montering

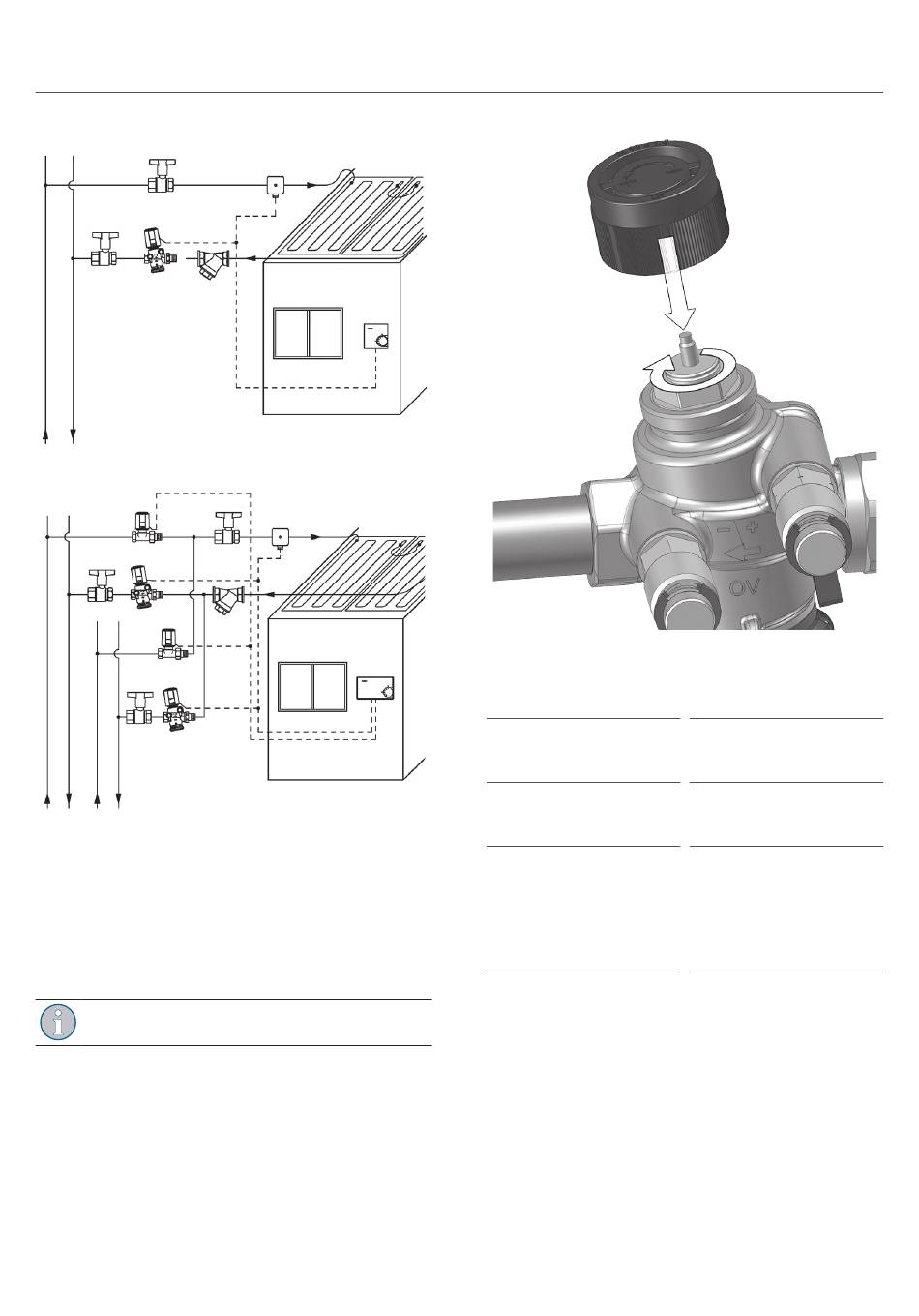

Bild 6: Monteringsexempel 1: Tvåledarsystem
Bild 7: Monteringsexempel 2: Fyrledarsystem
5.1 Tömning, påfyllning, spolning och
avluftning med "Cocon QTZ"
"Cocon QTZ" möjliggör tömning, påfyllning, spolning och
avluftning av systemdelar i monterat tillstånd. För detta
ändamål används F+E kulventiler (tillbehör, art.nr. 1060191)
som sätts in i armaturens mätanslutningar.
Töm ventilen "Cocon QTZ", PN 25 eller relevant
systemdel innan F+E-kulventilerna monteras.
1
Spärra ventilen, t.ex. med skyddslocket (se Bild 8).
1000076057-10227499 000 03
Bild 8: Spärra av
2
Öppna de relevanta kulventilerna (spindel SW 5) för att
starta tömnings-, påfyllnings- eller spolningsprocessen.
Töm, fyll, spola eller
ventilera systemsektionen
på utloppssidan
Töm, fyll, spola eller
ventilera systemsektionen
på inloppssidan
Töm, fyll, spola eller
ventilera den kompletta
systemsektionen
Montera slangen på
utloppets kulventil (se Bild
9)
Montera slangen på
inloppets kulventil
Montera slangen på båda
kulventilerna (se Bild 10).
Ventilen måste förbli
stängd under denna
process!
