Cocon QTZ PN 25
Szerelés
FIGYELEM
Kenőanyagok okozta anyagi károk!
A zsírok vagy olajok alkalmazása tönkreteheti a
tömítéseket.
!
A szerelésnél ne használjon zsírokat vagy
olajokat
!
Szükség esetén mossa ki a szennyező
részecskéket, valamint a zsír és az olaj
maradványait a vezetékrendszerből.
!
Az üzemi közeg kiválasztásakor vegye
figyelembe a technika mai általános állását (pl.
VDI 2035).
!
Ha az üzemi közeg szennyezett, akkor
alkalmazzon szennyfogót az előremenő
vezetékben (VDI 2035).

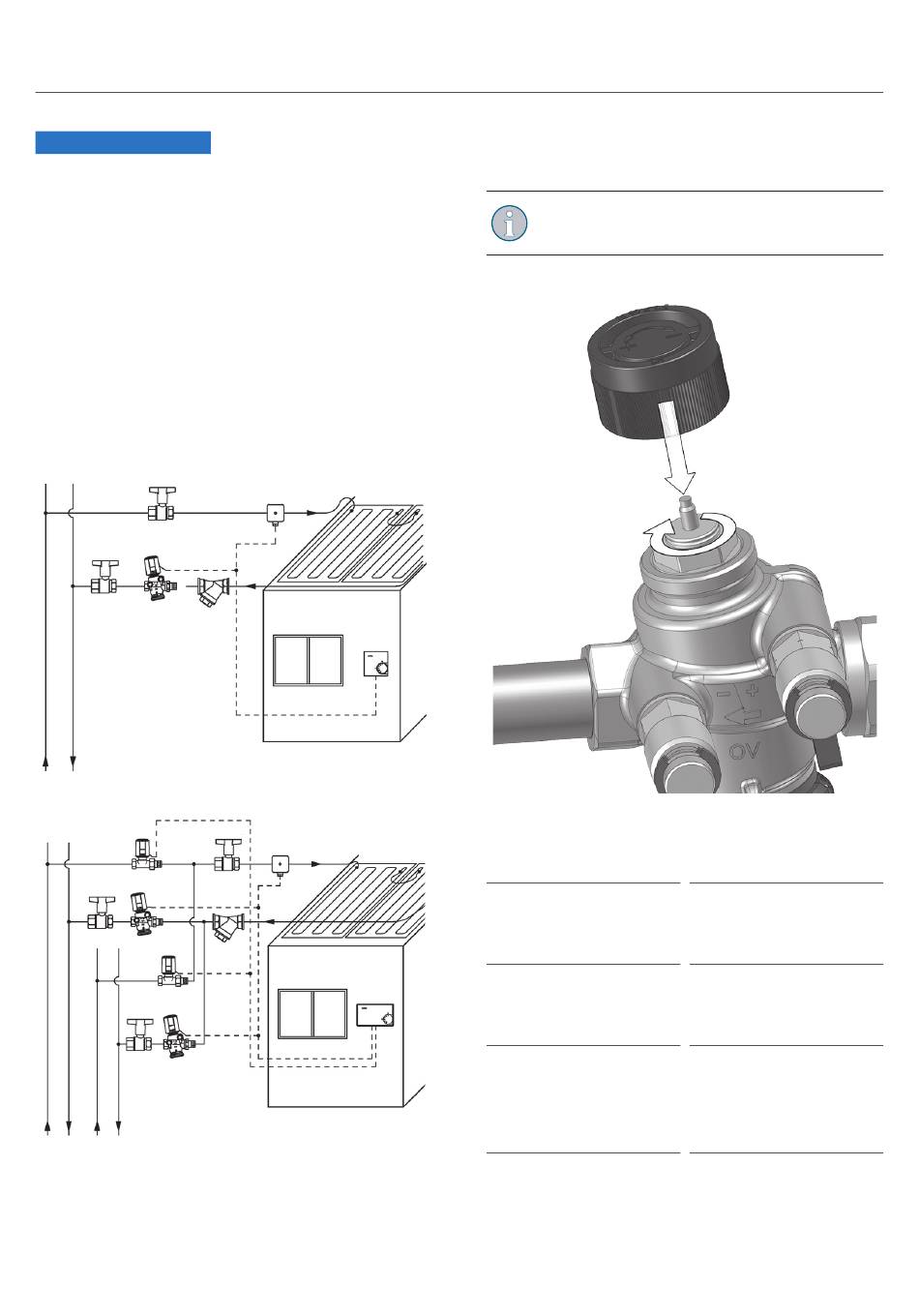

6. Beépítési példa 1: Kétvezetékes rendszer
7. Beépítési példa 2: Négyvezetékes rendszer
5.1 Ürítés, töltés, öblítés és
légtelenítés „Cocon QTZ"-vel
A „Cocon QTZ" lehetővé teszi a berendezésrészek
leeresztését, feltöltését, öblítését és légtelenítését
1000076057-10227499 000 03
összeszerelt állapotban. Erre a célra F+E golyóscsapokat
(tartozék, cikkszám: 1060191) használnak, amelyeket a
szerelvény mérőcsatlakozásaiba helyeznek be.
Ürítse ki a "Cocon QTZ", PN 25 szelepet vagy a
megfelelő berendezésrészt az F+E golyóscsapok
beépítése előtt.
1
Zárja el a szelepet, pl. a védőkupakkal (lásd 8)
8. Lezárás
2
Az ürítési, töltési vagy öblítési folyamat elindításához
nyissa ki a megfelelő golyóscsapokat (SW 5 orsó).
Ürítse ki, töltse fel, öblítse
vagy légtelenítse a
kimeneti oldalon lévő
berendezésrészt.
Ürítse ki, töltse meg,
öblítse ki vagy légtelenítse
a bemeneti oldalon lévő
berendezésrészt.
Ürítse ki, töltse meg,
öblítse, vagy légtelenítse a
teljes berendezésrészt.
Szerelje a tömlőt a
kimeneti golyóscsaphoz
(lásd 9)
Szerelje a tömlőt a
bemeneti golyóscsaphoz
Szerelje a tömlőt mindkét
golyóscsaphoz (lásd 10). A
szelepnek e folyamat során
zárva kell maradnia!
