Montage des LUC
2. MONTAGE DES LUC
2.1 Montage des LUC Steuergeräts
(1) Montageort Aufstellraum
Wenn möglich, sollte der LEDA Unterdruck Controller LUC immer im Aufstellraum der Feuerstätte, und zwar
möglichst in der Nähe der Feuerstätte oder zumindest im Luftverbund des Aufstellraums montiert werden. Hier-
für sind auch der Druckmessschlauch und die Kabellänge des Temperaturfühlers ausgelegt.
(2) Montageort außerhalb des Aufstellraums
Wird der LUC nicht im Aufstellraum oder Luftverbund der Feuerstätte montiert, sondern z.B. im Technikraum
oder Keller, muss ein separater Druckmessschlauch vom LUC in den Aufstellraum verlegt werden. Der Mess-
punkt (Schlauchende) darf dabei nicht innerhalb der Umluftöffnung oder der Heizkammer liegen, da sich sonst
durch die dort herrschende Luftströmung Messfehler und Fehlfunktionen der Sicherheitseinrichtung ergeben
können. Das Schlauchende muss nach unten zeigen, um ein Einfallen von Staub o. ä. zu verhindern. Die Öff-
nung darf nicht verschließbar sein und nicht verstellt oder abgedeckt werden können. Hierzu verwenden Sie
am besten ein perforiertes Leergehäuse.
(3) Öffnen der Steuereinheit
Der LUC besitzt 2 getrennte Platinen, wovon die eine im Unterputzgehäuse montiert (Sensorplatine) und die
andere an der Displayabdeckung (Prozessorplatine) montiert ist. Die Verbindung erfolgt mit Flachbandkabel
Display und Gehäuse besitzen einen Schnappverschluss und sind daher leicht zu öffnen und zu schließen. Beim
Öffnen des Gehäuses bitte zunächst den Stecker des Flachbandkabels von der Sensorplatine lösen.
(4) Unterputzmontage
Das Unterputzgehäuse wird bündig in die Wand eingesetzt, damit der Schnappverschluss für das Display später
sicher hält. Dabei darf die fest montierte Sensorplatine nicht verunreinigt werden. Die Kabelverschraubungen
sind zu entfernen. Die Displayabdeckung darf im Unterputzgehäuse nicht eingedichtet werden. Die Druckaus-
gleichsöffnungen der Abdeckung müssen frei bleiben (siehe Abb. 3.2, Seite 8 in der Bedienungsanleitung).

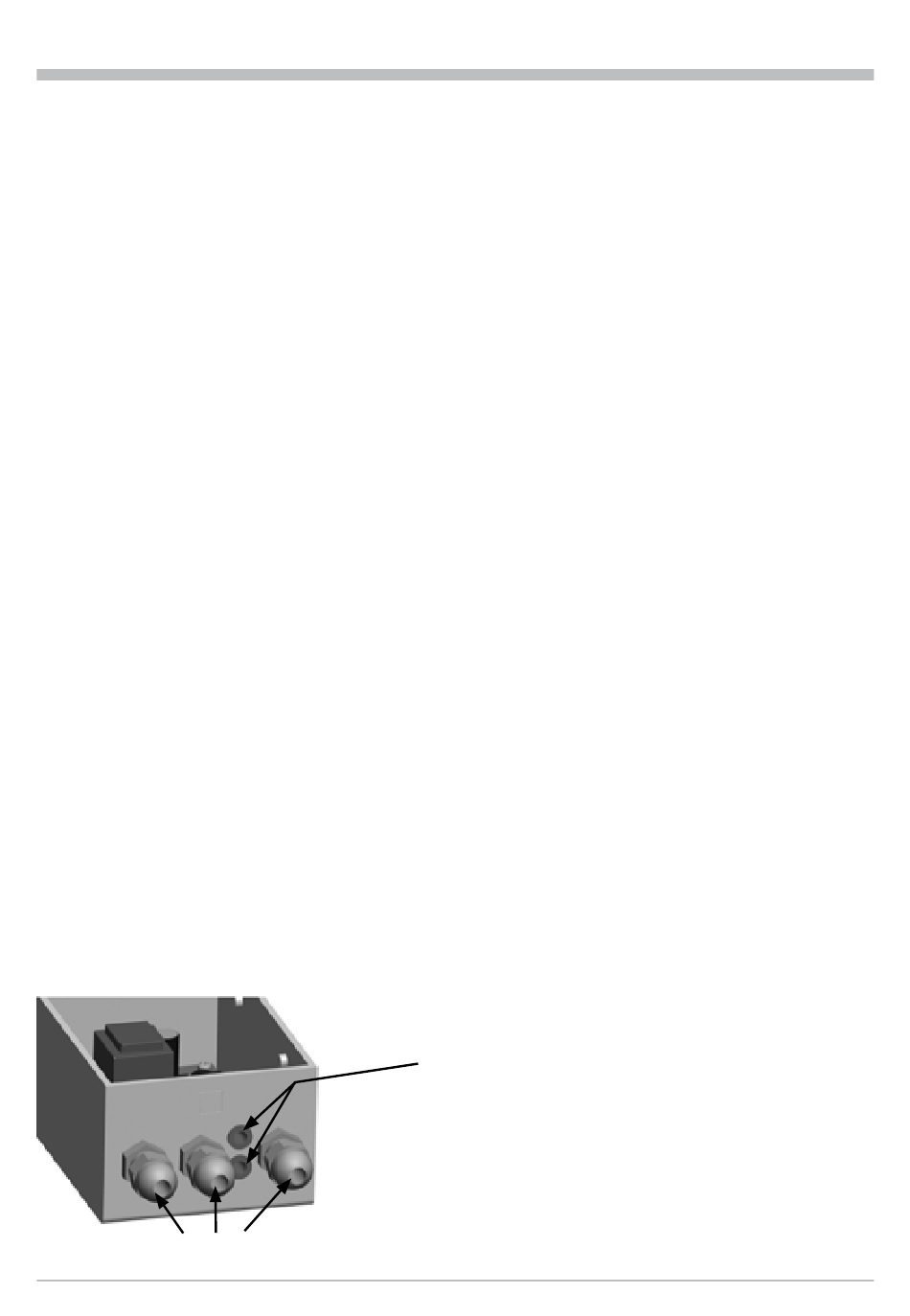

Bohrungen für Druckmessschläuche
Abb. 2.1 Unterputzgehäuse
Kabelverschraubungen
