Leda LUC Montageanleitung Seite 11

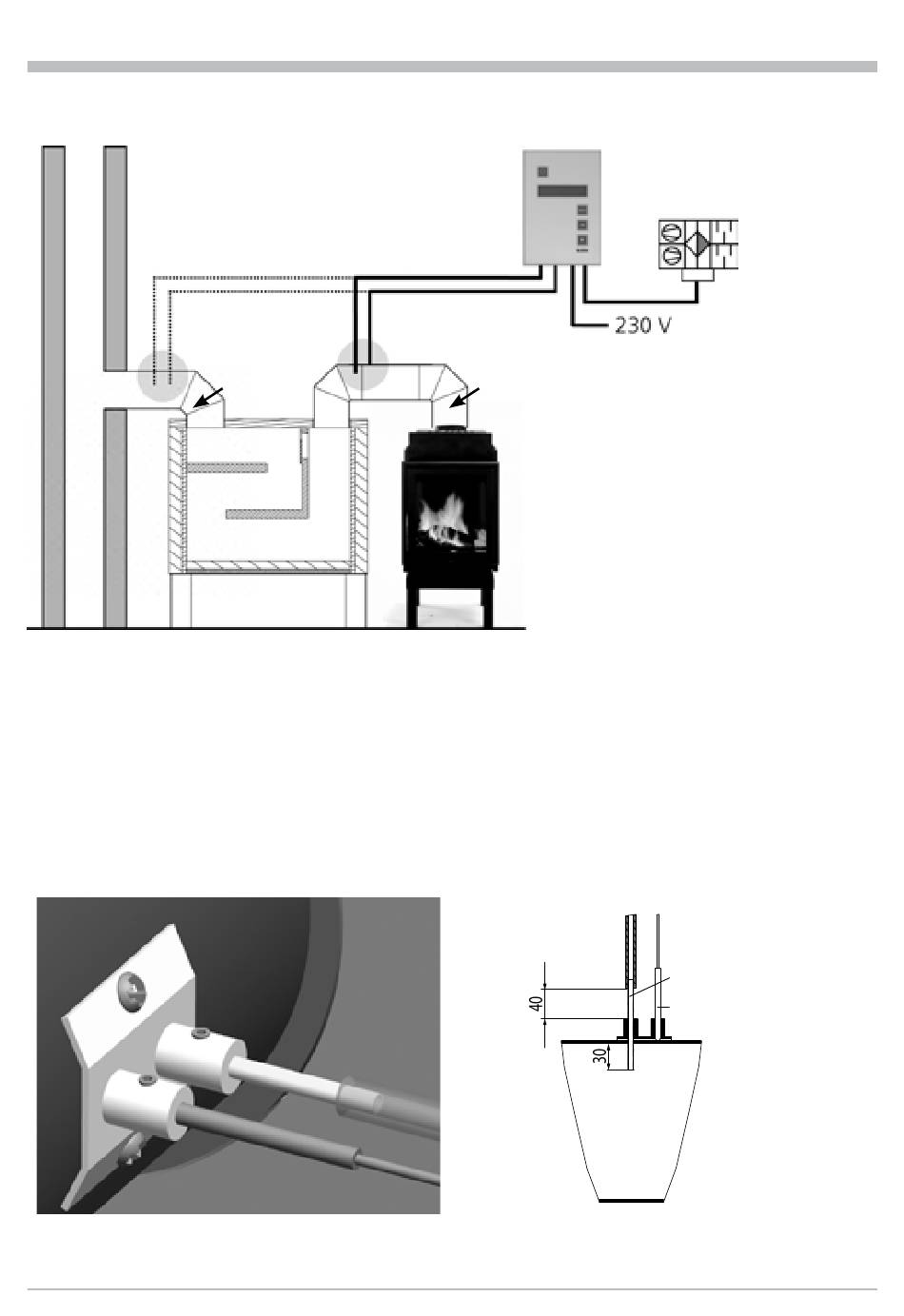

3.2 Heizgeräte mit Heizgaszug
Der Adapter wird in das Heizgasrohr 1, zwischen Heizgerät und Heizgaszug montiert.
alternativ
(unter Berücksichtigung der
Druckverluste des Heizgaszugs)
Montage der Sensoren
nach Abb. 3.3
(1) Alternative 1, Montage im Heizgasrohr 1
Der Adapter ist seitlich oder von oben am Heizgasrohr 1 zu montieren, keinesfalls aber von unten. In diesem
Fall ist der Temperatursensor als Rohranlegefühler einzubauen. In diesem Fall ist nur eine Bohrung für das
Druckmessrohr herzustellen (Ø 6,5 mm), sowie 2 Bohrungen, Ø 3,6 mm, zur Befestigung des Adapters. Der
Temperatursensor ist so in der Aufnahme des Adapters zu fixieren, dass ein sicherer Kontakt mit der Rohrober-
fläche gegeben ist (siehe Abb. 3.6). Die zu verwendende Keramikfilzdichtung ist dafür im Bereich des Tempera-
turfühlers unbedingt entsprechend auszunehmen.
Abb. 3.5 Druckmessadapter
HGR 2
Montage Druckmessadapter
Montage der Sensoren
nach Abb. 3.6
Heizgasrohr 1 (HGR 1)
Abb. 3.6 Anschluss Messeinrichtung Temperatursensor
als Anlegefühler
Druckmessrohr
Temperatursensor
