Leda LUC Montageanleitung Seite 4

Planungsdaten
1. PLANUNGSDATEN
1.1 Lieferumfang + Zubehör
(1) Lieferumfang
LUC
- Steuergerät LEDA Unterdruck Controller LUC
- Widerstandsthermometer mit ca. 3 m Silikonkabel (anschlussfertig verdrahtet)
- Druckmessschlauch aus Silikon (L= 5 m, Ø 7 mm)
- Druckmessadapter mit 2 Befestigungsschrauben und Keramikfilzdichtung
- Druckmessrohr (Ø 6 mm)
- Bedienungs- und Montageanleitung
(2) Optionales Zubehör
LUC
- Druckmessschlauch aus Silikon (7 m, Ø 7 mm)
- Baugruppe Rückfallverzögerung (siehe auch „6.2 Rückfallverzögerung" auf Seite 16)
- Rauchrohr-Adapter-Set für Kaminöfen, Ø 120 mm
(siehe auch „6.1 Adapter-Set Kaminöfen" auf Seite 15)
- Rauchrohr-Adapter-Set für Kaminöfen, Ø 130 mm
- Rauchrohr-Adapter-Set für Kaminöfen, Ø 150 mm
- Rauchrohr-Adapter-Set für Kaminöfen, Ø 160 mm
- Rauchrohr-Adapter-Set für Kaminöfen, Ø 180 mm

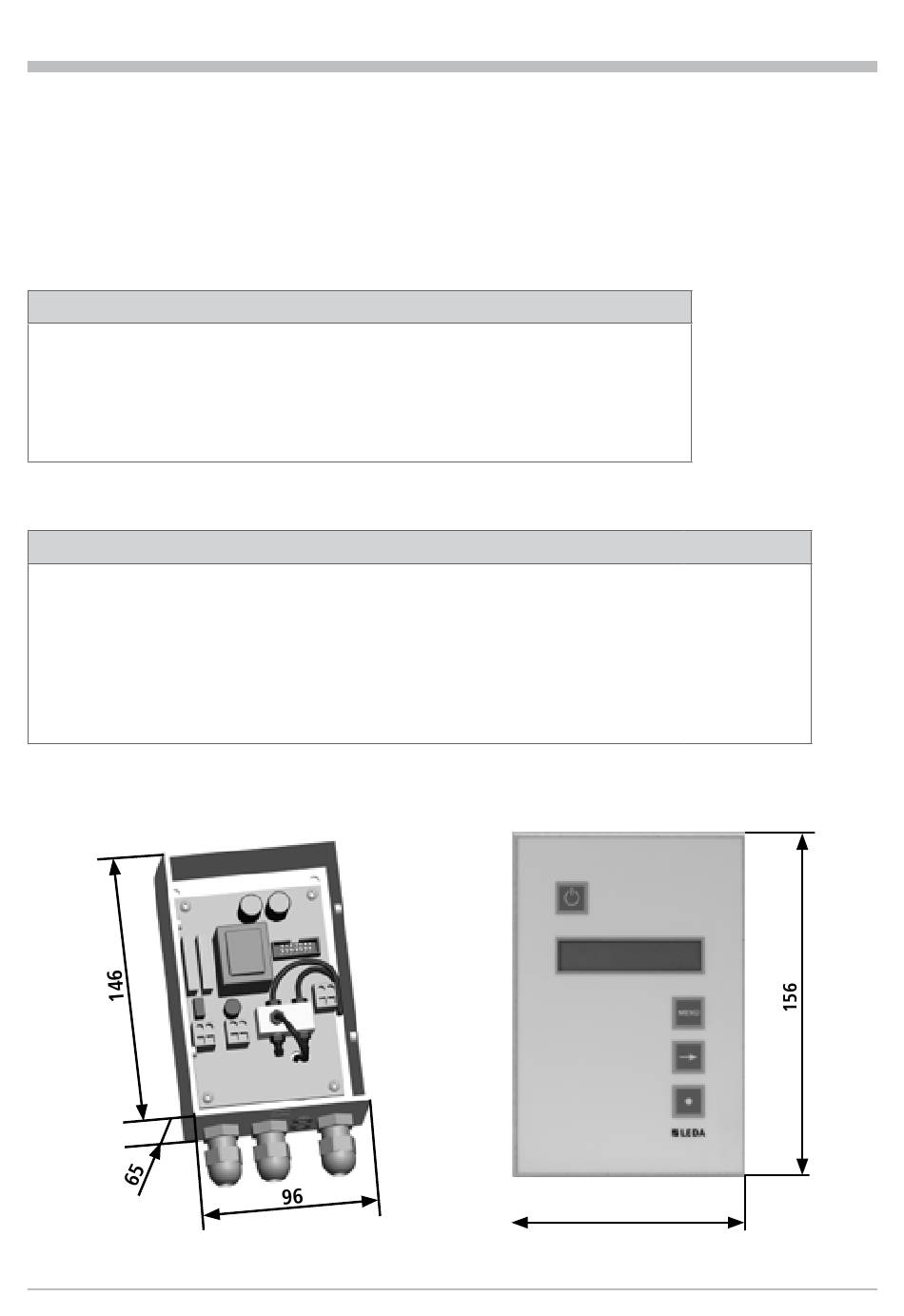

1.2 Abmessungen
Abb. 1.1 Unterputzgehäuse mit Sensorplatine
4
106
Abb. 1.2 Displayeinheit
1004-00447
1004-00458
1004-00445
1004-00440
1004-00446
1004-00584
1004-00585
