Montage des LUC

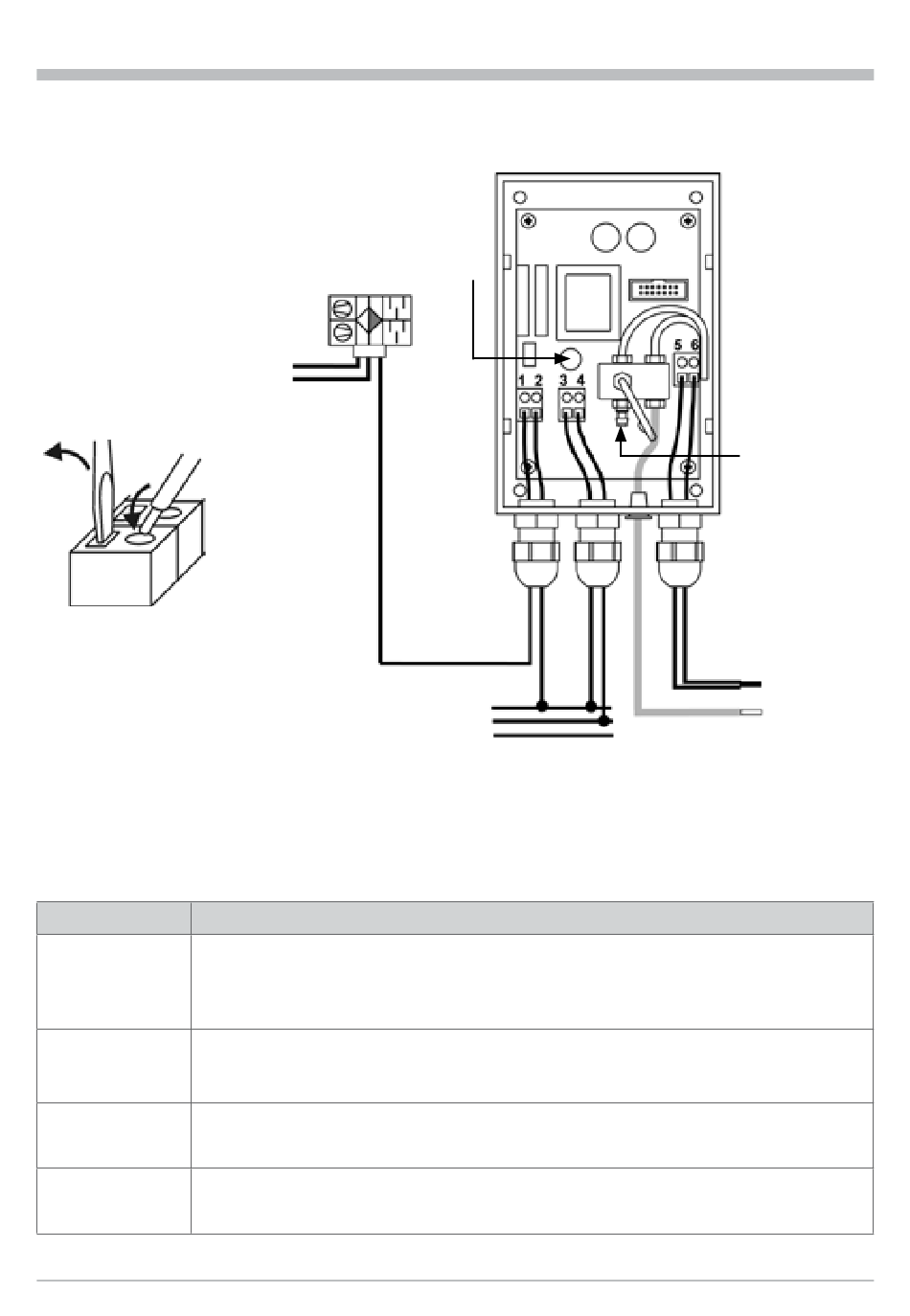

(1) Anschlussschema LUC
Luftabsaugende Anlagen
z. B. Lüftungsanlage,
Dunstabzugshaube
Abb. 2.2 Klemmenanschluss
(2) Klemmenbelegung
Anschlussklemme Belegung
stromführender Leiter zur raumlufttechnischen Anlage,
Ausgangskontakt des Schaltrelais des LUC.,
Klemme 1
maximal anschließbare Schaltlast 6 A, bei benötigten größeren Schaltleistungen bis 10 A
ist die Rückfallverzögerung (optionales Zubehör) zu verwenden.
L1 - Netzanschluss - Eingangskontakt des Schaltrelais des LUC,
Klemme 2 Netzanschluss (stromführender Leiter) der raumlufttechnischen Anlage,
kann ggf. mit Klemme 3 gebrückt werden
L1 - Netzanschluss - Stromversorgung des LUC,
Klemme 3
kann mit Klemme 2 gebrückt werden
Klemme 4 N - Netzanschluss - Stromversorgung des LUC
8
Gerätesicherung
50 mA / träge
PE
N
L1
N
PE
Druckmessstelle
Aufstellraum
Temperaturfühler
TYP PT100
Druckmessschlauch
für das Abgasrohr
