3.
Montageort des LUC 2
Sicherheitshinweise im Kapitel 1 sind zu beachten!
3.1
Allgemeine Hinweise
Max. 60 °C

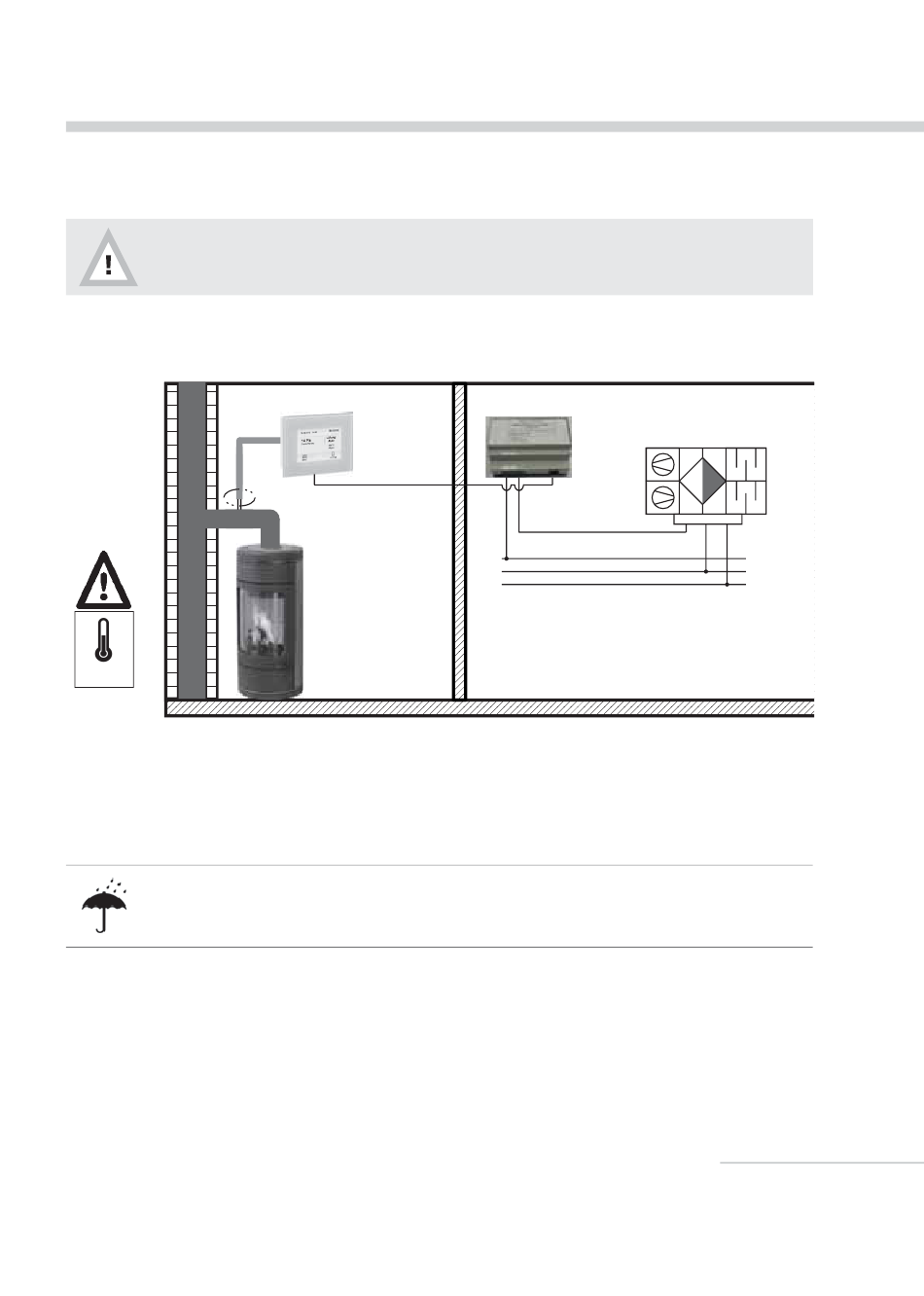

Abb 3.1
Schemadarstellung: Montageort der LUC 2 Komponenten
Die Anzeige- und Messeinheit, die Schalteinheit sowie die Verbindungsleitungen (außer die
Temperatursensorleitung und der Druckmessschlauch) dürfen nur dort eingebaut werden, wo
eine Umgebungstemperatur von 60 °C nicht überschritten wird.
Sie dürfen keinesfalls im Strahlungsbereich der Feuerstätte montiert werden.
Die Anzeige- und Messeinheit erst in das UP-Gehäuse einsetzen bzw. die mögliche Aufwand-
montage der Schalteinheit sollte erst erfolgen, wenn dort keine Feuchtigkeit (z.B. Baufeuchte
von neu gemauerten und verputzten Wänden) vorhanden ist.
Anzeige- und Messeinheit
Datenbusleitung
Messleitungen, verlegt im Leerrohr
Aufstellraum
Montageort des LUC 2
Schalteinheit LUC 2
L1
N
PE
Technikraum
Lüftungsanlage
11
