LUC Elektronische Abgas-Sicherheit
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leda LUC

Inhaltszusammenfassung für Leda LUC

  • Seite 1 LUC Elektronische Abgas-Sicherheit Bedienungsanleitung...

  • Seite 2: Luc Elektronische Abgas-Sicherheit

    LUC Elektronische Abgas-Sicherheit LUC Sicherheitssteuerung - genauestens ermittelt Ident-Nr.: 1003-00884 Allgemein bauaufsichtlich zugelassen Sicherheitseinrichtung für den gemeinsamen Betrieb von Feuerstätte und luftabsaugender Anlage.
  • Seite 3 Inbetriebnahmeprotokoll - für den Anlagenersteller LEDA Unterdruck-Controller LUC Serien- Nummer: Einbaudatum: Heizgerät Hersteller: Typ: Serien- Nummer: Anlagenbetreiber Straße PLZ / Ort Telefon Bei Reklamationen innerhalb der Gewährleistungsfrist ist unbedingt das Inbetriebnahmeprotokoll dem Gerätehersteller vorzulegen! Anlagentyp Heizgerät ohne Heizgaszug, Messstelle befindet sich im Verbindungsstück (Abgasrohr) Heizgerät mit Heizgaszug...
  • Seite 5 Inbetriebnahmeprotokoll - für den Anlagenbetreiber LEDA Unterdruck-Controller LUC Serien- Nummer: Einbaudatum: Heizgerät Hersteller: Typ: Serien- Nummer: Anlagenbetreiber Straße PLZ / Ort Telefon Bei Reklamationen innerhalb der Gewährleistungsfrist ist unbedingt das Inbetriebnahmeprotokoll dem Gerätehersteller vorzulegen! Anlagentyp Heizgerät ohne Heizgaszug, Messstelle befindet sich im Verbindungsstück (Abgasrohr) Heizgerät mit Heizgaszug...

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. WICHTIGE BENUTZERINFORMATIONEN 2. SYSTEMBESCHREIBUNG 2.1 Funktionsbeschreibung 2.2 Anwendungsbereich 2.3 Systemdarstellung 2.4 Technische Anforderungen 3. BEDIENUNG 3.1 Aufbau und Bedienelemente des LUC 3.2 Bedienung 3.3 Checkliste bei Störungen 4. GEWÄHRLEISTUNG UND GARANTIE 5. KONFORMITÄTSERKLÄRUNG 6. ERSATZ- UND VERSCHLEISSTEILE...

  • Seite 8: Wichtige Benutzerinformationen

    1. WICHTIGE BENUTZERINFORMATIONEN Die nachstehende Anleitung ist vom einbauenden Fachbetrieb unbedingt zu beachten und sorgfältig auszufüh- ren, da er für die Sicherheit und einwandfreie Funktion der Anlage verantwortlich ist. Der LEDA-Unterdruck- Controller LUC ist eine Sicherheitseinrichtung mit der notwendigen allgemein bauaufsichtlichen Zulassung (Zulassungsnummer Z-85.1-4) .

  • Seite 9: Systembeschreibung

    Feuerstätte für feste Brennstoffe mit einer Wohnungslüftungsanlage und/oder Dunstabzugshaube bzw. anderen luftabsaugenden Einrichtungen. Der gemeinsame Betrieb von Lüftungsanlage und Feuerstätte wird mit dem LUC ermöglicht, und zwar unabhängig von der Dichtheit des Gebäudes, unab- hängig von der Raumgröße und unabhängig von der Dichtheit der Feuerstätte.

  • Seite 10: Anwendungsbereich

    Software ausgefiltert und bleiben ohne Einfluss. Hierdurch wird ein unnötig häufiges Abschal- ten der Lüftungsanlage vermieden. Besteht dagegen eine tatsächliche Störung der Druckverhältnisse, schaltet der LUC die Lüftungsanlage ab. Die- se Sicherheitsabschaltung bleibt solange bestehen, bis die Feuerstätte nach Betrieb entsprechend abgekühlt ist oder der Betreiber per Tastendruck einen Neustart des LUC veranlasst.

  • Seite 11: Systemdarstellung

    Kalibrierungsfunktion der Druckmesssensorik ausgestattet. Mit der gegenseitigen sicherheitstechnischen Überwachung von Feuerstätte und Lüftungsanlage über den LUC und die gem. Bauregelliste des DIBt geforderten Zulassung des LUC werden die Anforderungen des §4 der MFeuVo bzw. die entsprechenden Regelungen der Landesbauordnungen und Feuerungsverordnungen in Deutschland sicher erfüllt.

  • Seite 12: Bedienung

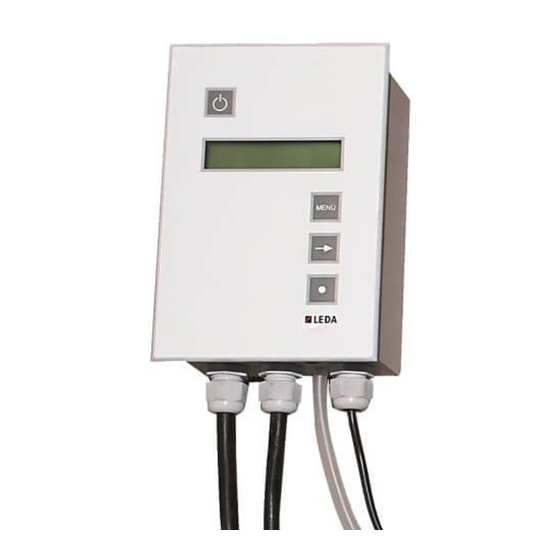

    3. BEDIENUNG 3.1 Aufbau und Bedienelemente des LUC Der LUC besitzt ein 2-zeiliges, beleuchtetes Display. In der oberen Zeile werden der Differenzdruck und die Abgastemperatur, in der unteren Zeile werden die Betriebszustände angezeigt. Vier Drucktasten dienen zur Ein- stellung und Abfrage der Betriebswerte.

  • Seite 13: Betrieb Bei Störung

    Feuerstätte und damit auch der normale Betriebszustand des LUC bei Betrieb der Feuerstätte. Hinweis: Bitte beachten Sie, dass der LUC mit der tatsächlichen Drucküberwachung der Anlage erst nach Aktivierung, also nach Erreichen einer eingestellten Abgastemperatur beginnt. Würde bereits vor Inbetriebnahme der Feuer- stätte eine massive Störungen der Drucksituation vorliegen, könnte es dadurch zu einem Abgasaustritt führen,...

  • Seite 14: Aufhebung Der Störung

    Bei kurzzeitigen Störungen, die sich innerhalb der Alarmverzögerung wieder normalisiert haben, springt der LUC wieder in den normalen Betrieb, ohne eine Abschaltung der Lüftungsanlage auszulösen. Jede einzelne Stördauer wird jedoch bis zum Ende des aktuellen Feuerstättenbetriebs gespeichert und gegebenenfalls auf- summiert.

  • Seite 15: Nullpunktabgleich Während Des Betriebs

    Bedienung (5) Nullpunktabgleich während des Betriebs Der LUC ist mit einem 3-2-Wegeventil ausgestattet, über das mehrmals am Tag ein Nullpunktabgleich der Druckmesszelle durchgeführt wird. In der unteren Zeile des Displays wird für ca. 3 Sekunden die entsprechende Betriebs-Information „Nullpunkt“ angezeigt.

  • Seite 16: Checkliste Bei Störungen

    Bedienung 3.3 Checkliste bei Störungen Treten am Messfühler oder an einer elektronischen Komponente des LUC Probleme oder Fehler auf, wird der Betrieb der angeschlossenen Geräte sicherheitshalber unterbrochen und im Display eine entsprechende Fehler- meldung angezeigt. In diesem Fall ist der zuständige Fachbetrieb bzw. der Anlagenersteller zu verständigen.

  • Seite 17: Gewährleistung Und Garantie

    Gewährleistung und Garantie 4. GEWÄHRLEISTUNG UND GARANTIE Diese Information gilt ergänzend zu unseren „Allgemeinen Geschäftsbedingungen“ vom 2007-01-01. Unsere Produkte nebst Zubehörprogramm sind Qualitätserzeugnisse, die von neutralen Prüfstellen zertifiziert werden. Sie sind unter Beachtung der derzeitigen technischen Erkenntnisse konstruiert und werden. Sie werden unter Verwendung qualitativ hochwertigen Materials sorgfältig gebaut.

  • Seite 18: Konformitätserklärung

    Konformitätserklärung 5. KONFORMITÄTSERKLÄRUNG LEDA WERK GmbH & Co. KG, Groninger Straße 10 D-26789 Leer erklärt in eigener Verantwortung, dass die Sicherheitseinrichtung folgende technische und rechtliche Anforderungen erfüllt: Ü-Kennzeichnung - Anforderungen nach Bauregelliste, allgemein bauaufsichtliche Zulassung Zulassungsnummer: Z-85.1-4 CE-Kennzeichnung - EG Niederspannungsrichtlinie 72/23/ EWG...

  • Seite 19: Ersatz- Und Verschleissteile

    Ersatz- und Verschleißteile 6. ERSATZ- UND VERSCHLEISSTEILE Es dürfen nur Original-Ersatzteile des Herstellers verwendet werden! Ersatzteile bekommen Sie über Ihren Fachhändler oder Anlagenersteller. Pos. Bezeichnung Ident-Nummer LUC- Steuergerät 1003-00884 Widerstandsthermometer 1005-02508 Silikonschlauch 1004-00447...
  • Seite 20 Sprechen Sie uns an. Ihr LEDA-Händler/-Handwerkspartner LEDA WERK GMBH & CO. KG BOEKHOFF & CO Postfach 1160 · 26761 Leer Telefon 0491 6099-0 · Telefax 0491 6099-290 info@www.leda.de · www.leda.de Technische Änderungen vorbehalten, Farbabweichungen sind drucktechnisch bedingt.
