6. OPTIONALES ZUBEHÖR
6.1 Adapter-Set Kaminöfen
(1) Anwendung
Mit diesem Adapterset für Kaminöfen kann die Messstelle und die Leitungsführung am Abgasrohr unter einer
Abdeckrosette abgedeckt werden. Der Silikonschlauch und das Kabel des Temperaturfühlers können damit ver-
deckt montiert werden.
Das Adapterset gibt es für die typischen Rohrdurchmesser Ø 120 mm, Ø 130 mm und Ø 150 mm
(nach DIN 1298), für nähere Informationen siehe Abschnitt „1.1 Lieferumfang + Zubehör" auf Seite 4.

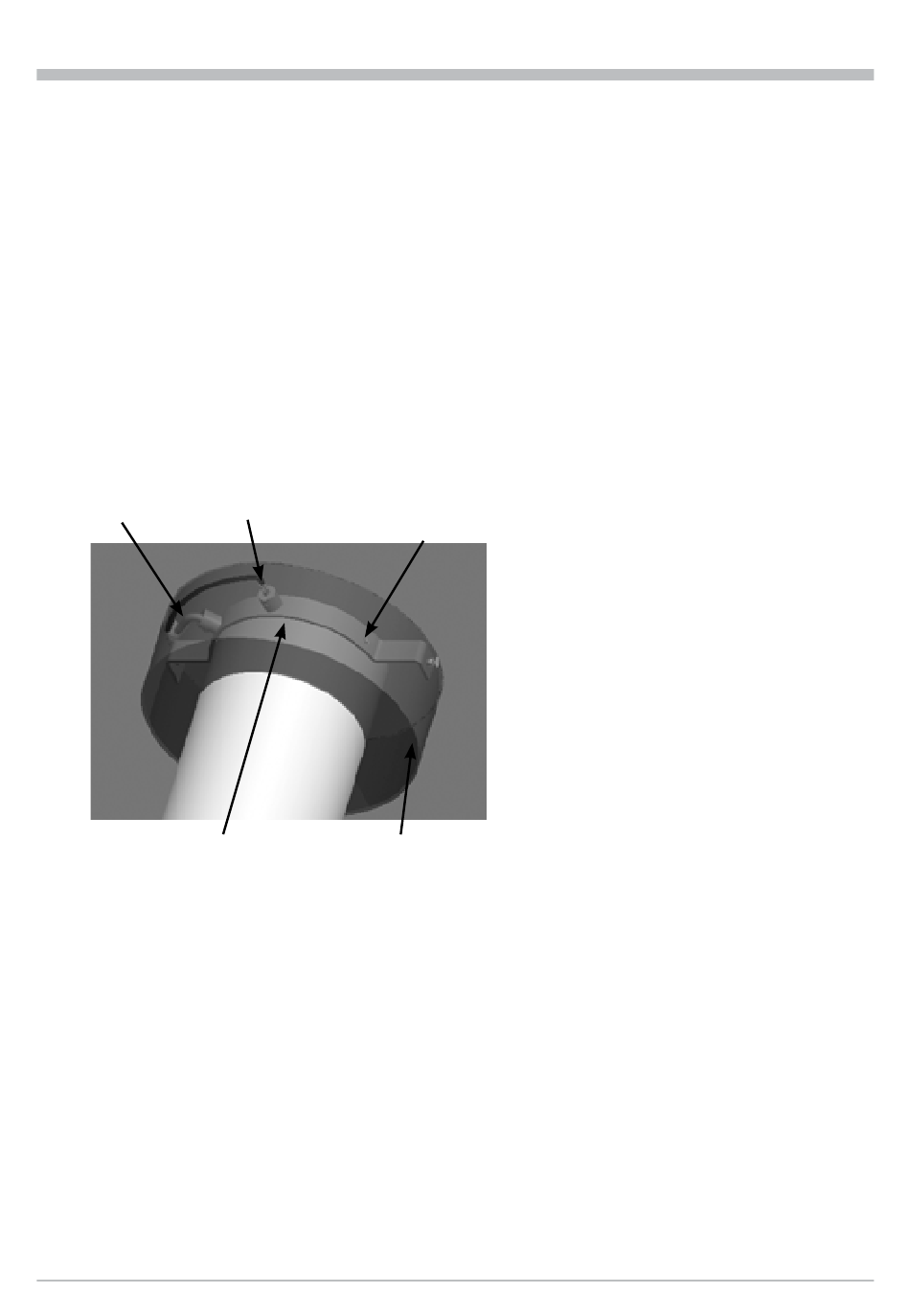

Druckmessrohr Temperaturfühler
Flanschhalterung
(2) Montage
Die Flanschhalterung wird am Abgasrohr direkt vor Schornstein- bzw. Wandeintritt mit den beiliegenden selbst-
schneidenden Linsenschrauben befestigt.
Dafür ist die Flanschhalterung zunächst anzupassen, die Bohrungen für die Befestigung und die Sensoren sind
zu markieren.
Die Flanschhalterung muss so am Abgasrohr angebracht werden, dass sich die Position für das Druckmessrohr
nicht unten am Abgasrohr, sondern seitlich oder oben befindet.
Es sind 2 Bohrungen mit Ø 6,5 mm für die Sensoren und 2 Bohrungen mit Ø 3,6 mm zur Befestigung des
Adapters herzustellen.
Das Fühlerkabel und der Druckmessschlauch können unter Putz in einem Leerrohr zur LUC verlegt werden.
Im Anschluss daran kann die Abdeckrosette auf der Flanschhalterung montiert werden.
Befestigungsschrauben
für die Flanschhalterung
Abdeckrosette
Zubehör
Abb. 6.1 Adapter-Set
