Heizgeräte Ohne Heizgaszug - Leda Luc Montageanleitung

Montage Druckmessadapter
3.1 Heizgeräte ohne Heizgaszug
Der Druckmessadapter wird am Verbindungsstück zum Schornstein montiert.
Der Adapter ist seitlich oder von oben am Verbindungsstück zu montieren, keinesfalls aber von unten. Dafür
sind die entsprechenden Bohrungen (2 Bohrungen, Ø 6,5 mm für die Sensoren, 2 Bohrungen, Ø 3,6 mm zur
Befestigung des Adapters) herzustellen. Als Abdichtung ist die Keramikfilzdichtung zu verwenden.
Abb. 3.2 Druckmessadapter
10

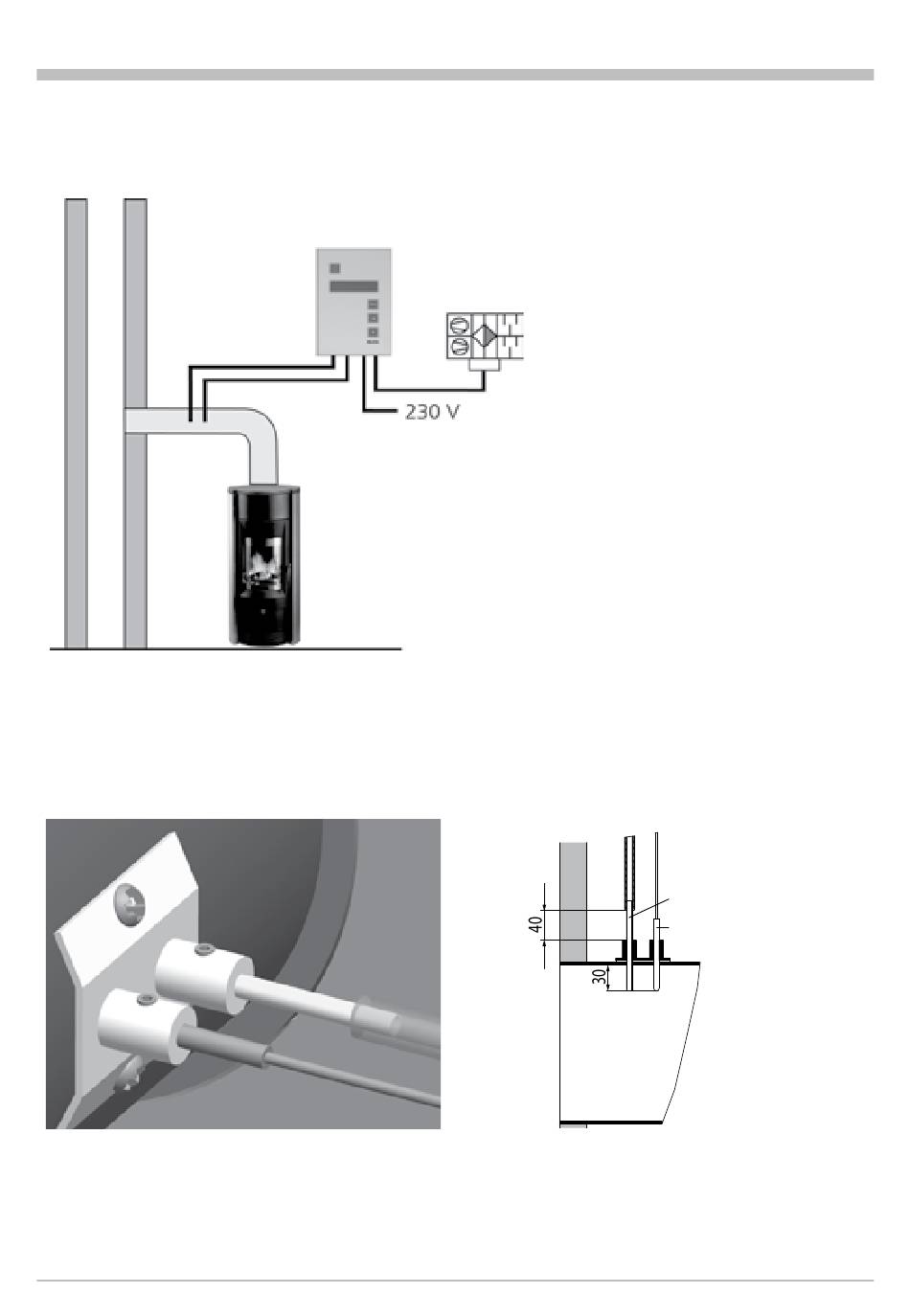

Abb. 3.1 Systemdarstellung Heizgeräte ohne Heizgaszug
Abb. 3.3
Druckmessrohr
Temperatursensor
Anschluss Messeinrichtung
