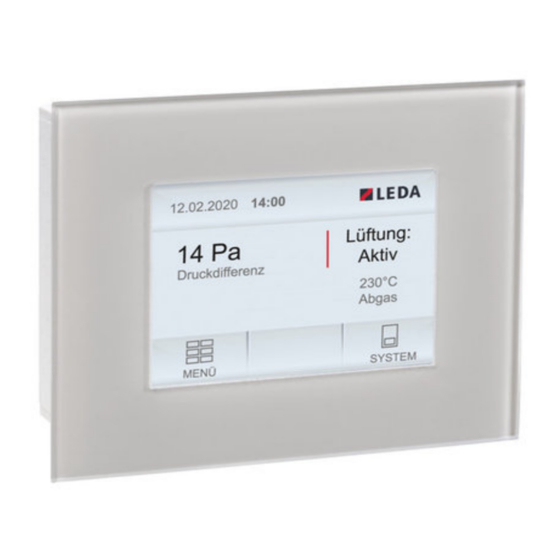

- Seite 1 LEDA Unterdruck-Controller Montageanleitung 14.12.2014 14:00 Lüftung: 14 Pa Aktiv Druckdifferenz 230 °C Abgas MENÜ...
-
Seite 3: Inhaltsverzeichnis
Feuerstätten mit keramischen Heizgaszügen Druck- und Temperaturmessadapter Rauchrohr-Adapterset mit Abdeckrosette (optionales Zubehör) VERBINDUNG MIT WEITEREN KOMPONENTEN (OPTIONAL) Anschluss des LUC an die LEDATRONIC LT3 Anschluss an LEDATRONIC LT3 und Komplettstation KS04 INBETRIEBNAHME, ERSTINBETRIEBNAHME BEDIENUNG DER DISPLAYEINHEIT Bedienung über direktes Berühren (Touchscreen) Funktionselemente Menüführung des LUC... -
Seite 5: Allgemeine Hinweise Für Den Fachhandwerker
Allgemeine Hinweise für den Fachhandwerker Die vorliegende Montageanleitung ist Bestandteil der Bedienungsanleitung des LUC. Es sind ebenfalls die Hinweise aus der Bedienungsanleitung, sowie die entsprechenden Vorgaben aus der jeweiligen Aufstell- und Bedienungsanleitung der zugehörigen Feuerstätte und der Lüftungsgeräte zu beachten. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise 1.1 Gefahren durch unzureichende Verbrennungsluft Der LEDA Unterdruck-Controller kann eine unzureichende Verbrennungsluftversorgung nicht verbessern bzw. Verbrennungsluft zuführen. Beziehen Feuerstätten ihre Verbrennungsluft aus dem Wohnraum bzw. aus dem Gebäude, muss in jedem Fall ständig ausreichend Luft in diese Räume nachströmen können. Lüftungsanlagen oder weitere Feuerstätten dürfen die Luftversorgung dabei nicht stören oder beeinträchtigen. -
Seite 8: Gefahren Durch Ungenügende Funktion Des Schornsteins
Beim Aufstellen oder Aufbau der Feuerstätte sind die bestehenden Gesetze, vor allem die Landesbau- ordnung, die örtlichen baurechtlichen Vorschriften sowie die Anforderungen des Emissionsschutzes zu beachten. Die Verbrennungsluftversorgung der Feuerstätte und die sichere Funktion des Schornsteins muss unabhängig vom Betrieb des LEDA Unterdruck-Controllers sicher gestellt sein! -
Seite 9: Gefahren Durch Elektrischen Strom
- 30ppm CO dürfen nicht überschritten werden. 1.4 Gefahren durch elektrischen Strom Innerhalb der Schalteinheit des LUC erfolgt der elektrische Anschluss des LUC selbst wie auch der Anschluss des Schaltausgangs. Der elektrische Anschluss darf nur vom entsprechenden Fachmann vorgenommen werden. Vor dem Öffnen und Arbeiten an der Schalteinheit ist der entsprechende Stromkreis zu unterbrechen. -
Seite 10: Planungsdaten
Lieferumfang der einzelnen Versionen Lieferumfang LUC-Set LUC-light Set LUC-Hohl- Grundversion wand-Set Bedien- und Messeinheit LUC, bestehend aus Grafi kdisplay Unterputzgehäuse und Messplatine Hohlwandgehäuse und Messplatine Schalteinheit LUC Kleinverteilerkasten für die Schalteinheit LUC Widerstandsthermometer PT100 Anschlussleitung Länge 5m... -
Seite 11: Optionales Zubehör
Planungsdaten Optionales Zubehör 1004-00476, 5 m Datenbusleitung 1004-00477, 10 m Datenbusleitung 1004-00546, 15 m Datenbusleitung 1004-00539, lfd. Meter Datenbusleitung, individuelle Länge, ab 15 m (max. 30m) 1004-00816, Set Kabeladapter, Verbindung Datenbus-Leitung auf Installationsleitung NYM 5x1.5 ... -
Seite 12: Technische Daten Und Anwendungsbereich
Technische Daten und Anwendungsbereich Technische Daten und Anwendungsbereich 3.1 Technische Daten LEDA Unterdruck-Controller, LUC (Version LUC 2, mit Grafi kdisplay) Bedien- und Messeinheit Betriebsspannung 15 V DC Leistungsaufnahme 1,5 W Schutzart IP 20 / Schutzklasse III zulässige Betriebs- und Umgebungstemperatur 0°C bis 60°C... - Seite 13 Technische Daten und Anwendungsbereich LEDA Unterdruck-Controller, LUC (Version LUC 2, mit Grafi kdisplay) 3-polige Schraubklemme für Netzanschluss elektrischer Anschluss 2-polige Schraubklemme für Luftabsaugende Anlage 1 x RJ12 Buchse für Datenbusleitung nach DIN 43880, Rastmontage auf DIN-Schiene TH35 Gehäuse Maße: 105x86x59 (LxBxH) Temperatursensor Widerstandsthermometer PT100 gemäß...
- Seite 14 Technische Daten und Anwendungsbereich 65.5 Bedien- und Messeinheit mit Unterputzgehäuse 40.5 65.5 Bedien- und Messeinheit mit Hohlwandgehäuse Schalteinheit Abb. 3.1 Maße der Bedien- und Messeinheit und der Schalteinheit des LUCs...
-
Seite 15: Anwendungsbereich Des Luc
— geprüft raumluftunabhängige Feuerstätten in Entsprechung zu vorstehenden Normen, wenn die Vorgaben der Zulassung für die Aufstellung nicht erfüllt werden können. Wie jede andere entsprechende Sicherheitseinrichtung darf der LEDA Unterdruck-Controller LUC nur bei Feuerstätten verwendet werden, die an einfach belegte Schornsteine angeschlossen sind. -
Seite 16: Montage
Abb. 4.1 Systemdarstellung: Einbau und Installation des LUC LUC Bedien- und Messeinheit LUC Schalteinheit LUC Druckmessschlauch und Anschlussleitung des Temperaturfühlers, Verlegung im Leerrohr Druck- und Temperatur-Messpunkt im Verbindungsstück oder Bypass der Feuerstätte Datenbusleitung, Verbindung zwischen Bedien- und Messeinheit und Schalteinheit Feuerstätte... -
Seite 17: Allgemeine Hinweise
über den Einbau und die Inbetriebnahme des LUC informieren. Der LUC darf nur für den bestimmungsgemäßen Zweck verwendet werden. Bei jeder abweichenden Verwendung erlischt die Gewährleistung für den LUC, deren Funktion, sowie Schäden am LUC, wie auch an anderen Komponenten, Bauteilen und Geräten. ... -
Seite 18: Temperaturgrenzen Für Die Einzelnen Bauteile
Silikon-Druckmessschlauch Datenbusleitung 4.3 Temperaturgrenzen für die einzelnen Bauteile Achtung - Die einzelnen Komponenten des LUC besitzen jeweils maximale Temperaturgrenzen, die nicht überschritten werden dürfen. Die Bedien- und Messeinheit, sowie die Schalteinheit - die elektronischen Bauteile, wie auch die jeweiligen Gehäuse - sind für Umgebungstemperaturen von maximal 60 °C geeignet. -
Seite 19: Hinweise Zum Einbau Des Luc
Bei Nichtbeachtung der Aufstell- und Bedienungsanleitung erlischt die Gewährleistung. Jede bauliche Veränderung des LUC durch den Anlagenbetreiber ist unzulässig! Der LUC mit allen zugehörigen Komponenten muss so eingebaut werden, dass sie bei Wartung oder Überprüfung erreicht und ggf. ausgetauscht werden können. ... -
Seite 20: Montage Der Bedien- Und Messeinheit Im Aufstellraum
4.5 Montage der Bedien- und Messeinheit im Aufstellraum Platzierung LUC Bedien- und Messeinheit Platzierung der Bedien- und Messeinheit des LUC immer im Aufstellraum - zumindest im Luftverbund zum Aufstellraum, möglichst in der Nähe der Feuerstätte LUC Druckmessschlauch und Anschluss- leitung des Temperaturfühlers, Verlegung im... -
Seite 21: Unterputzmontage Der Bedien- Und Messeinheit
Der Raumdruck des Aufstellraums wird direkt über die Bedien- und Messeinheit erfasst. Über den offenen Spalt der Displayeinheit zwischen Glasrahmen und Bildschirm erfolgt ständiger Druckausgleich zum Gehäuse-Inneren. 4.6 Unterputzmontage der Bedien- und Messeinheit Die Bedien- und Messeinheit der Grundversion und der Light-Version des LUC-Sets ist für die Unterputz- montage vorgesehen. UP-Gehäuse Putz Einbauwand Abb. -
Seite 22: Druckmessschlauch Und Anschlussleitung Des Temperaturfühlers
Der Druckmessschlauch darf nicht verlängert, unterbrochen oder zusammengesetzt werden. Der Druckmessschlauch darf nicht geknickt werden. Die maximal zulässigen Leitungs- bzw. Schlauchlängen sind einzuhalten. Leitungen des LUC maximal zulässige Leitungs-/ Schlauchlängen Anschlussleitung des Temperaturfühlers (Wider- standsthermometer) Silikon-Druckmessschlauch Datenbusleitung... -
Seite 23: Druckmessschlauch Und Messleitung
Montage Verschraubungen für den Anschluss von fl exiblen Leerrohren beiliegendes Leerrohr unbedingt für die Verlegung der Messleitungen verwenden - der Druckmessschlauch darf nicht geknickt werden, Druckmesschlauch und Anschlussleitung des Temperaturfühlers (Widerstandsthermometer) muss bei Bedarf ausgetauscht bzw. neu eingezogen werden können. Ein entsprechendes Leerrohr zur Verlegung der Datenbusleitung ist bauseits vorzusehen. -
Seite 24: Hohlwand-Montage Der Bedien- Und Messeinheit
Montage 4.9 Hohlwand-Montage der Bedien- und Messeinheit Abb. 4.7 Einsetzen des Hohlwand-Gehäuses Abb. 4.8 Befestigungslaschen des Hohlwand-Gehäuses Befestigen des Hohlwand-Gehäuses Beide Gehäuseschrauben nach dem Einsetzen des Hohlwand-Gehäuses in den Wandausschnitt anziehen, damit die seitlichen Befestigungslaschen aus dem Gehäuse in den Hohlwandzwischenraum ausschwenken und das Gehäuse befestigen, in der Hohlwand muss seitlich neben dem Ausschnitt für das Gehäuse mind. -
Seite 25: Montage Der Schalteinheit
4.11 Anschluss der Datenbusleitung Bedien- und Messeinheit Die Datenbusleitung zwischen der Schalteinheit des LUC und der Bedien- und Messeinheit auf der linken Buchse der Messplatine einstecken (siehe Abb. 4.10), die Display-Einheit mit ihrer Datenbusleitung in der rechten Buchse einstecken, bzw. -
Seite 26: Schalteinheit
Schalteinheit des LUC und der Bedien- und Messeinheit auf der rechten Buchse der Schalteinheit einstecken (siehe Abb. 4.11) Im Lieferumfang des LUC sind 2 Ersatzstecker für die Datenbusleitung vorhanden. Sollte ein Stecker beschädigt werden, kann dieser abgetrennt ersetzt werden - geeignete Crimpzange gibt es im Elektro- oder Elektronikfachhandel. -
Seite 27: Elektrischer Anschluss Des Luc
Bei Installations- und Wartungsarbeiten ist der LUC sowie die verbundene Lüftungsanlage stromlos zu schalten. Beim Einbau der Schalteinheit und der Bedien- und Messeinheit des LUC muss die Schutzart IP20 sicher gestellt sein. Achtung - Vor dem Öffnen der Schalteinheit müssen immer beide Anschlussstecker abgezogen werden. -
Seite 28: Elektrischer Anschluss An Der Schalteinheit
Der interne Schaltkontakt kann elektrische Lasten bis maximal 10 A schalten! Bei größerer Schaltlast ist ein zusätzlicher Schaltschütz zu verwenden (siehe folg. Abschnitt). Abb. 5.2 Schalteinheit, elektrische Anschlüsse Über den Schaltkontakt des LUC darf maximal eine Last von 10 A geschaltet werden! -
Seite 29: Schaltkontakt Für Schaltlast Über 10 A
Bei einer Schaltlast ab 10 A oder bei mehreren zu schaltenden Phasen sind zusätzliche Schaltschütz zu verwenden. Es ist eine geeignete Schaltschütz-Baugruppe an den Schaltausgang des LUC anzuschließen. Diese Schaltschütz-Baugruppe muss mindestens aus zwei diversitär redundanten Schaltschützen und einem vorgeschalteten Sicherungsautomaten bestehen (siehe Abb. 5.3). -
Seite 30: Spannungsversorgung
Spannungsversorgung 2 - N - Neutralleiter 3 - PE - Erdung Abb. 5.4 Schalteinheit, elektrische Anschlüsse 5.3 Gerätesicherungen Der LUC hat in der Schalteinheit 2 getrennte Sicherungen: Steck-Kleinstsicherung (1A träge) zum Schutz der Elektronik. Glas-Feinsicherung (5x20mm, 10A träge) zur Absicherung des Schaltrelais. -
Seite 31: Druck- Und Temperaturmesspunkt
Druck- und Temperaturmesspunkt Druck- und Temperaturmesspunkt 6.1 Allgemeine Vorgaben Die Installation von Druckmesspunkt und Temperaturfühler ist mit dem bevollmächtigten Bezirks- schornsteinfeger abzustimmen. Der Einbau des Temperaturfühlers muss so erfolgen, dass eine problemlose Prüfung und Kontrolle durch den bevollmächtigten Bezirksschornsteinfeger möglich ist. ... -
Seite 32: Auswahl Der Korrekten Messstelle
Druck- und Temperaturmesspunkt 6.2 Auswahl der korrekten Messstelle Je nach Art und Aufbau der Feuerstätte ist die richtige Messstelle für Druck und Temperatur zu wählen. Der LEDA Unterdruck-Controller LUC kann verwendet werden mit folgenden Feuerstättenarten: Feuerstättenbauart Druck- und Temperaturmessstelle Kaminöfen oder Raumheizer für feste Brennstoffe nach DIN EN 13240 Kaminöfen oder Raumheizer für feste Brennstoffe nach DIN EN 13240... -
Seite 33: Feuerstätten Ohne Keramische Heizgaszüge
Abb. 6.1 Druck- und Temperaturmessstelle z.B. bei Kaminofen oder direkt angeschlossenem Kamineinsatz Diese Keramikfi lz-Dichtung ist im Lieferumfang des LUC enthalten. Bei Kaminöfen kann auch das Rauchrohr-Adapterset (optionales Zubehör) verwendet werden. Druck- und Temperatur-Messpunkt im Verbindungsstück oder Bypass der Feuerstätte... -
Seite 34: Feuerstätten Mit Keramischen Heizgaszügen
Druck- und Temperaturmesspunkt 6.4 Feuerstätten mit keramischen Heizgaszügen Bei Verwendung des LUC zusammen mit Feuerstätten mit keramischen Heizgaszügen muss immer ein Bypass bzw. Gasschlitz in den Heizgaszügen gemäß der TROL eingebaut sein. Der Druck- und Temperaturmesspunkt ist so vorzusehen, dass ein Teil der Abgase bzw. Heizgase immer gemessen werden kann, ohne dass die Temperatur dieser Heizgasmenge durch die Heizgaszüge schon... -
Seite 35: Druck- Und Temperaturmessadapter
6.5 Druck- und Temperaturmessadapter Druckmessrohr Temperatursensor Keramikfilz Abb. 6.6 Rauchrohr-Adapterset Abb. 6.5 Rauchrohr-Adapterset Der Druck- und Temperaturmessadapter ist im Lieferumfang des LUC enthalten. Druck- und Temperaturmessadapter im Bereich seitlich oder oberhalb (schraff. Bereich ) am Abgasrohr befestigen - Montage des Adapters an der unteren Rohrhälfte ist nicht... -
Seite 36: Rauchrohr-Adapterset Mit Abdeckrosette (Optionales Zubehör)
Adapters an der unteren Rohrhälfte ist nicht möglich, da sonst das Druckmessröhrchen durch Ruß verstopft wird. Das Anschlusskabel des Temperaturfühlers und der Druckmessschlauch können unter Putz in einem Leerrohr zum LUC verlegt werden. Abb. 6.9 möglicher Bereich für Temperaturfühler und Druckmessschlauch... - Seite 37 Druck- und Temperaturmesspunkt 24mm 44mm Abb. 6.10 sinnvoller Bereich für Wandauslass bzw. Leerrohr-Mündungen für Temperaturfühler und Druckmessschlauch Der Wandauslass / das Ende der Leerrohre für Druckmessschlauch und Temperaturfühler ist passend vorzubereiten - sinnvoller Bereich siehe schraffi erte Fläche, Abb. 6.10: ...
-
Seite 38: Verbindung Mit Weiteren Komponenten (Optional)
Verbindung mit weiteren Komponenten (optional) Verbindung mit weiteren Komponenten (optional) Der LEDA Unterdruck-Controller LUC kann eigenständig oder in Kombination mit weiteren elektronischen Regel- oder Steuerkomponenten von LEDA verwendet werden: — mit der Verbrennungsluftregelung LEDATRONIC LT3, — mit Kesselkreis-Steuerungs und Pumpengruppe LEDATHERM Komplettstation KS04, —... -
Seite 39: Anschluss Des Luc An Die Ledatronic Lt3
Verbindung mit weiteren Komponenten (optional) 7.1 Anschluss des LUC an die LEDATRONIC LT3 Abb. 7.1 Systemdarstellung: Einbau und Installation des LUC bei Verbindung zur LEDATRONIC LT3 LUC Bedien- und Messeinheit LUC Schalteinheit LUC Druckmessschlauch und Anschlussleitung des Temperaturfühlers, Verlegung im Leerrohr Druck- und Temperatur-Messpunkt im Verbindungsstück oder Bypass der Feuerstätte... -
Seite 40: Anschluss An Ledatronic Lt3 Und Komplettstation Ks04
LEDATHERM Komplettstation KS04, wird zusätzlich eine weitere Busweiche benötigt. 7.2 Anschluss an LEDATRONIC LT3 und Komplettstation KS04 Entsprechend dem Anschluss an die LEDATRONIC LT3 kann der LUC auch mit der LEDATHERM Komplett- station KS04 verbunden werden. Hierzu ist über eine zusätzliche Busweiche (als optionales Zubehör erhältlich) eine CAN-Bus-Verbindung zwischen der Datenbusleitung zwischen Bedien- und Messeinheit und der Schalteinheit des LUC und der Steuereinheit der Komplettstation KS04 herzustellen. -
Seite 41: Inbetriebnahme, Erstinbetriebnahme
Inbetriebnahme, Erstinbetriebnahme Inbetriebnahme, Erstinbetriebnahme Der LEDA Unterdruck-Controller wird direkt über das Anlegen der Versorgungsspannung (230 V) in Betrieb genommen. Direkt nach der Inbetriebnahme durchläuft der LUC eine selbstständige Überprüfung und Initialisie- rungsphase, in der ein Selbsttest sowie die Nullpunkt-Kalibrierung des Drucksensors durchgeführt wird. - Seite 42 LUC Schalteinheit Kabel und Kabellängen innerhalb des Datenbusses überprüfen und ggf. kürzere Leitungen verwenden Probleme der Initialisierung LUC von Versorgungs- spannung trennen und anschließend erneut in Betrieb nehmen keine oder ungenügende bei Kombination mit Fehlermeldung „Relaismodul“...
-
Seite 43: Bedienung Der Displayeinheit
9.1 Bedienung über direktes Berühren (Touchscreen) Der Bildschirm der Displayeinheit ist gleichzeitig Anzeige und Bedienungsoberfl äche. Durch leichtes Antippen mit den Fingern werden auf dem 14.12.2014 14:00 berührungsempfi ndlichen Bildschirm (Touchscreen) des LUC die entsprechenden Symbole oder Lüftung: 14 Pa Aktiv Schaltfl ächen ausgewählt. Druckdifferenz 230 °C... -
Seite 44: Funktionselemente
Bedienung der Displayeinheit 9.2 Funktionselemente Die Hauptanzeige ist in zwei Arten von Feldern bzw. verschiedene Funktionselemente aufgeteilt: Auswahlfeld: graphisch markierter Bereich oder Feld, welches angetippt werden kann, um weitere Funktionen oder Ansichten zu erreichen. Infofeld: Anzeige für verschiedene Betriebszustände wie z.B. Uhrzeit, Datum, Abgastemperatur usw. Infofeld 2 Auswahlfeld 1 Datum und Uhrzeit... -
Seite 45: Menüführung Des Luc
Bedienung der Displayeinheit 9.3 Menüführung des LUC Wechsel in die Menü-Ebene, 14.12.2014 14:00 in der für die jeweiligen Einstellungen und Informationen weitere Untermenüs ausge- MENÜ 14 Pa Lüftung: wählt werden können Aktiv Druckdifferenz 230 °C Abgas MENÜ SYSTEM Menü-Ebene: Ein- und Abschalten der verschiedenen akustischen Signal- und Warntöne... -
Seite 46: Übersicht Über Die Menü-Ebene
Bedienung der Displayeinheit 9.4 Übersicht über die Menü-Ebene Hauptanzeige Menü-Ebene Untermenü Einstellmenü Lüftung Aktiv 14 Pa Lüftung Aktiv 14 Pa Signalton Signalton Speichern Alarm Fehler Abbruch Lüftung Aktiv 14 Pa Datum / Uhr Monat 2014 2014 Speichern Monat Jahr Abbruch Stunde Minute 14.12.2014 14:00... -
Seite 47: Einstellungen In Der Fachmann-Ebene
Die Funktionen, Einstellungen und Menü-Führungen können der Bedienungsanleitung des LUC entnommen werden. 10.1 Voreinstellung auf die Anlagenverhältnisse Werkseitig sind Betriebsparameter des LUC eingestellt. Auf die Anlagenverhältnisse und den Betreiber- wunsch können die Alarmverzögerungszeit und die Zeitspanne für manuelle Abschaltung der Lüftungs- anlage passend angepasst werden. -
Seite 48: Zugriff Auf Die Fachmann-Ebene
Einstellungen in der Fachmann-Ebene 10.2 Zugriff auf die Fachmann-Ebene Wechsel in die Menü-Ebene MENÜ Ü Ü Wechsel in die Fachmann-Ebene Das Fenster der Fachmann-Ebene bleibt nach Eingabe des Passwortes für ca. 1 Stunde geöffnet. Der Zugriff kann dann ohne Passworteingabe erfolgen. Die weiteren Ebenen zur Einstellung der Regel-Parameter sind durch ein Passwort geschützt. -
Seite 49: Parametereinstellungen
Einstellungen in der Fachmann-Ebene 10.3 Parametereinstellungen Wechsel in die Menü-Ebene MENÜ Wechsel in die Fachmann-Ebene Eingabe des Passwortes: 26789 mit Weiter bestätigen. Fachmann Wechsel zur Parameter-Auswahl Parameter Betriebsd. Sprache Parameter meter meter meter meter ---- Fachmann-Menü ---- Alarmverzögerung = 40 Man.Absch.Zt. -
Seite 50: Im Beispiel: Alarmverzögerung Einstellen
Einstellungen in der Fachmann-Ebene Im Beispiel: Alarmverzögerung einstellen ---- Fachmann-Menü ---- Durch Anwählen des entsprechenden Auswahlfelds Alarmverzögerung = 40 wird ein einfaches und übersichtliches Einstellmenü Man.Absch.Zt. zurück aufgerufen. Der aktuelle Wert wird angezeigt. Mit den Auswahlfeldern + und - kann die gewünschte Einstellung vorgenommen werden. -
Seite 51: Funktionstest Und Wartung
Das schriftliche Festhalten der eingestellten Betriebswerte im Inbetriebnahmeprotokoll ist Teil der rechtlichen Anforderungen, die durch die allgemeine bauaufsichtliche Zulassung bestehen. Nachdem der LUC korrekt in Betrieb genommen wurde, ist das Inbetriebnahmeprotokoll in zweifacher Ausfertigung auszufüllen. Ein Exemplar verbleibt in der Bedienungsanleitung und hilft später bei auftretenden Fragen zu Ihrem LUC. -
Seite 52: Funktionsprüfung Bei Erstinbetriebnahme
Display erscheint die Anzeige „Lüftung aus“. Nach der Funktionskontrolle den Druckmessschlauch wieder ordnungsgemäß montieren, die Sicherheitsabschaltung des LUC durch Drücken der entsprechenden Schaltfl äche wieder entriegeln den Schaltausgang wieder schliessen - das Wiedereinschalten der Lüftungsanlage überprüfen. -
Seite 53: Wiederkehrende Funktionsprüfung
Funktionstest und Wartung 11.4 Wiederkehrende Funktionsprüfung Mindestens einmal im Monat ist durch den Betreiber eine Funktionsprüfung durchzuführen. Bei Inbetriebnahme sind die Störungsmeldungen zu kontrollieren. Der Betreiber ist auf die notwendige wiederkehrende zur Funktionsprüfung hinzuweisen - weitere Hinweise siehe die gesonderte Bedienungsanleitung des LUCs... - Seite 56 Sprechen Sie uns an. Ihr LEDA-Händler/-Handwerkspartner LEDA WERK GMBH & CO. KG BOEKHOFF & CO Postfach 1160 · 26761 Leer Telefon 0491 6099-0 · Telefax 0491 6099-290 info@www.leda.de · www.leda.de Technische Änderungen vorbehalten, Farbabweichungen sind drucktechnisch bedingt.
