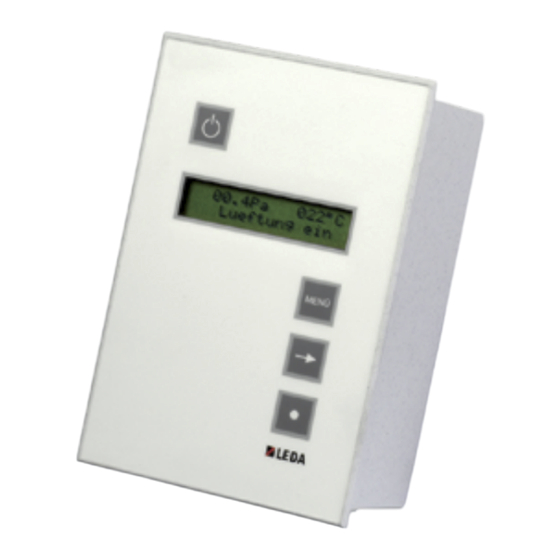

- Seite 1 LUC Elektronische Abgas-Sicherheit Montageanleitung...
- Seite 3 1. PLANUNGSDATEN 1.1 Lieferumfang + Zubehör 1.2 Abmessungen 1.3 Technische Daten 2. MONTAGE DES LUC 2.1 Montage des LUC Steuergeräts 2.2 Mess- und Fühlerleitungen 2.3 Elektrischer Anschluss des LUC 3. MONTAGE DRUCKMESSADAPTER 3.1 Heizgeräte ohne Heizgaszug 3.2 Heizgeräte mit Heizgaszug 4.
- Seite 4 1. PLANUNGSDATEN 1.1 Lieferumfang + Zubehör (1) Lieferumfang - Steuergerät LEDA Unterdruck Controller LUC - Widerstandsthermometer mit ca. 3 m Silikonkabel (anschlussfertig verdrahtet) - Druckmessschlauch aus Silikon (L= 5 m, Ø 7 mm) - Druckmessadapter mit 2 Befestigungsschrauben und Keramikfilzdichtung - Druckmessrohr (Ø...
- Seite 5 Planungsdaten 1.3 Technische Daten LUC - LEDA Unterdruck Controller Allgemeine bauaufsichtliche Zulassung Z-85.1-4 Netzanschluss AC 230V / 50 Hz +/10% Leistungsaufnahme max. 3 VA Gerätesicherung T 50 mA Schutzart IP 30 (bei Unterputzmontage) IP 20 (bei Aufputzmontage) Schutzklasse zulässige Betriebstemperatur 0°...
- Seite 6 2.1 Montage des LUC Steuergeräts (1) Montageort Aufstellraum Wenn möglich, sollte der LEDA Unterdruck Controller LUC immer im Aufstellraum der Feuerstätte, und zwar möglichst in der Nähe der Feuerstätte oder zumindest im Luftverbund des Aufstellraums montiert werden. Hier- für sind auch der Druckmessschlauch und die Kabellänge des Temperaturfühlers ausgelegt.
- Seite 7 LUC zu montieren (benötigtes Montagematerial ist nicht im Lieferumfang enthalten). Die Montagefläche muss absolut eben sein, damit sich das Gehäuse nicht verzieht. Die notwendige Zugentlastung der Anschluss- kabel wird durch die PG9 Verschraubungen des LUC gewährleistet, wie in Abb. 2.1 gezeigt. 2.2 Mess- und Fühlerleitungen Alle Anschluss- und Messleitungen sowie der Druckmessschlauch sind grundsätzlich in Leerrohren zu verlegen.
- Seite 8 Klemme 1 maximal anschließbare Schaltlast 6 A, bei benötigten größeren Schaltleistungen bis 10 A ist die Rückfallverzögerung (optionales Zubehör) zu verwenden. L1 - Netzanschluss - Eingangskontakt des Schaltrelais des LUC, Klemme 2 Netzanschluss (stromführender Leiter) der raumlufttechnischen Anlage, kann ggf. mit Klemme 3 gebrückt werden...
- Seite 9 Vorgaben der DIN VDE 100 zu überprüfen. (4) Temperaturbelastbarkeit elektrischer Komponenten Beachten Sie bei der Auswahl des Montageorts der Steuereinheit des LUC und bei der Auswahl der Verlege- wege von Netzanschluss- und Messleitungen die jeweilige maximale Temperaturbelastbarkeit der Leitungen.
- Seite 10 Montage Druckmessadapter 3.1 Heizgeräte ohne Heizgaszug Der Druckmessadapter wird am Verbindungsstück zum Schornstein montiert. Abb. 3.1 Systemdarstellung Heizgeräte ohne Heizgaszug Der Adapter ist seitlich oder von oben am Verbindungsstück zu montieren, keinesfalls aber von unten. Dafür sind die entsprechenden Bohrungen (2 Bohrungen, Ø 6,5 mm für die Sensoren, 2 Bohrungen, Ø 3,6 mm zur Befestigung des Adapters) herzustellen.
- Seite 11 Montage Druckmessadapter 3.2 Heizgeräte mit Heizgaszug Der Adapter wird in das Heizgasrohr 1, zwischen Heizgerät und Heizgaszug montiert. alternativ (unter Berücksichtigung der Druckverluste des Heizgaszugs) Montage der Sensoren Montage der Sensoren nach Abb. 3.3 nach Abb. 3.6 HGR 2 Heizgasrohr 1 (HGR 1) (1) Alternative 1, Montage im Heizgasrohr 1 Der Adapter ist seitlich oder von oben am Heizgasrohr 1 zu montieren, keinesfalls aber von unten.
- Seite 12 Nach ordnungsgemäßer Installation aller Anschluss- und Messleitungen kann der LUC in Betrieb genommen werden. Im Display erscheint für ca. 5 Sek. eine Initialisierungsmeldung. Der LUC kontrolliert in dieser Phase die Hard- ware, führt eine Sensorkalibrierung und einen Nullpunktabgleich durch. Initialisierungsphase...
- Seite 13 4.3 Inbetriebnahmeprotokoll Nachdem der LUC korrekt in Betrieb genommen wurde, füllen Sie bitte gemeinsam mit Ihrem Fachhändler das Inbetriebnahmeprotokoll in zweifacher Ausfertigung aus. Ein Exemplar verbleibt in der Bedienungsanlei- tung und hilft später bei auftretenden Fragen zu Ihrem LUC.
- Seite 14 Einstellung der Betriebsparameter 5. EINSTELLUNG DER BETRIEBSPARAMETER Zur Parametrierung des LUC besteht die Möglichkeit die Grenzwerte für Druckdifferenz, Starttemperatur und Alarmverzögerung zu verändern! ACHTUNG: Die Parameter dürfen nur von dem Fachbetrieb verändert werden! Alle Einstellungen sind im Inbetriebnahmeprotokoll festzuhalten. Bei Nichtbeachtung erlischt die Gewährleistung! Die Einstellungen werden in der Service- Ebene vorgenommen, hierfür stehen 4 einzelne Service-Mode (Kenn-...
- Seite 15 Es sind 2 Bohrungen mit Ø 6,5 mm für die Sensoren und 2 Bohrungen mit Ø 3,6 mm zur Befestigung des Adapters herzustellen. Das Fühlerkabel und der Druckmessschlauch können unter Putz in einem Leerrohr zur LUC verlegt werden. Im Anschluss daran kann die Abdeckrosette auf der Flanschhalterung montiert werden.
- Seite 16 Anlage über eine Verzögerungszeit von 40 Sekunden aufrecht. Fallen die Relais in der LUC jedoch außerhalb des Selbsttests z.B. wegen einer Störung ab, dann wird die Span- nungsversorgung der luftabsaugenden Anlage nach der eingestellten Verzögerungszeit von 40 Sekunden trotz- dem wie gewohnt unterbrochen.
- Seite 17 (4) Elektrischer Anschlussplan mit Rückfallverzögerung Abb. 6.2 Elektrischer Anschlussplan (5) Einstellen der Betriebsparameter des LUC mit Rückfallverzögerung Sollen die Betriebsparameter des LUC verändert werden, so darf bei Verwendung der Rückfallverzögerung der Wert für die Alarmverzögerung max. 140s betragen. (6) Technische Daten Versorgungsspannung 230V AC Max.
- Seite 20 Sprechen Sie uns an. Ihr LEDA-Händler/-Handwerkspartner LEDA WERK GMBH & CO. KG BOEKHOFF & CO Postfach 1160 · 26761 Leer Telefon 0491 6099-0 · Telefax 0491 6099-290 info@www.leda.de · www.leda.de Technische Änderungen vorbehalten, Farbabweichungen sind drucktechnisch bedingt.
