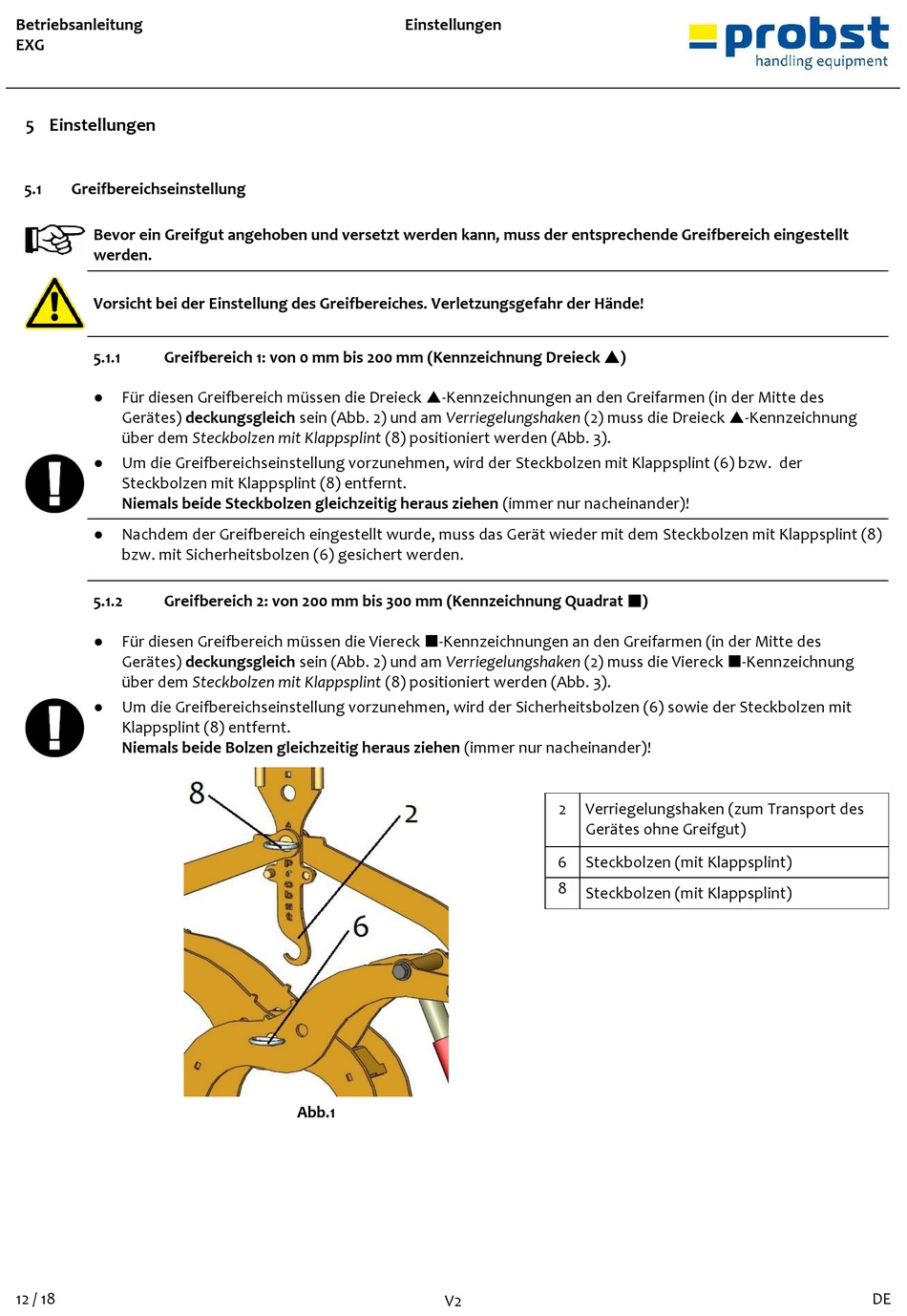

probst EXG Betriebsanleitung Seite 16

Betriebsanleitung
EXG
5 Einstellungen
5.1 Greifbereichseinstellung
Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich eingestellt
werden.
Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände!
Greifbereich 1: von 0 mm bis 200 mm (Kennzeichnung Dreieck )
5.1.1
Für diesen Greifbereich müssen die Dreieck -Kennzeichnungen an den Greifarmen (in der Mitte des
●
Gerätes) deckungsgleich sein (Abb. 2) und am Verriegelungshaken (2) muss die Dreieck -Kennzeichnung
über dem Steckbolzen mit Klappsplint (8) positioniert werden (Abb. 3).
●
Um die Greifbereichseinstellung vorzunehmen, wird der Steckbolzen mit Klappsplint (6) bzw. der
Steckbolzen mit Klappsplint (8) entfernt.
Niemals beide Steckbolzen gleichzeitig heraus ziehen (immer nur nacheinander)!
●
Nachdem der Greifbereich eingestellt wurde, muss das Gerät wieder mit dem Steckbolzen mit Klappsplint (8)
bzw. mit Sicherheitsbolzen (6) gesichert werden.
Greifbereich 2: von 200 mm bis 300 mm (Kennzeichnung Quadrat )
5.1.2
●
Für diesen Greifbereich müssen die Viereck -Kennzeichnungen an den Greifarmen (in der Mitte des
Gerätes) deckungsgleich sein (Abb. 2) und am Verriegelungshaken (2) muss die Viereck -Kennzeichnung
über dem Steckbolzen mit Klappsplint (8) positioniert werden (Abb. 3).
●
Um die Greifbereichseinstellung vorzunehmen, wird der Sicherheitsbolzen (6) sowie der Steckbolzen mit
Klappsplint (8) entfernt.
Niemals beide Bolzen gleichzeitig heraus ziehen (immer nur nacheinander)!
12 / 18
Einstellungen
Abb.1
V2
2 Verriegelungshaken (zum Transport des
Gerätes ohne Greifgut)
6 Steckbolzen (mit Klappsplint)
8
Steckbolzen (mit Klappsplint)
