Beállítás

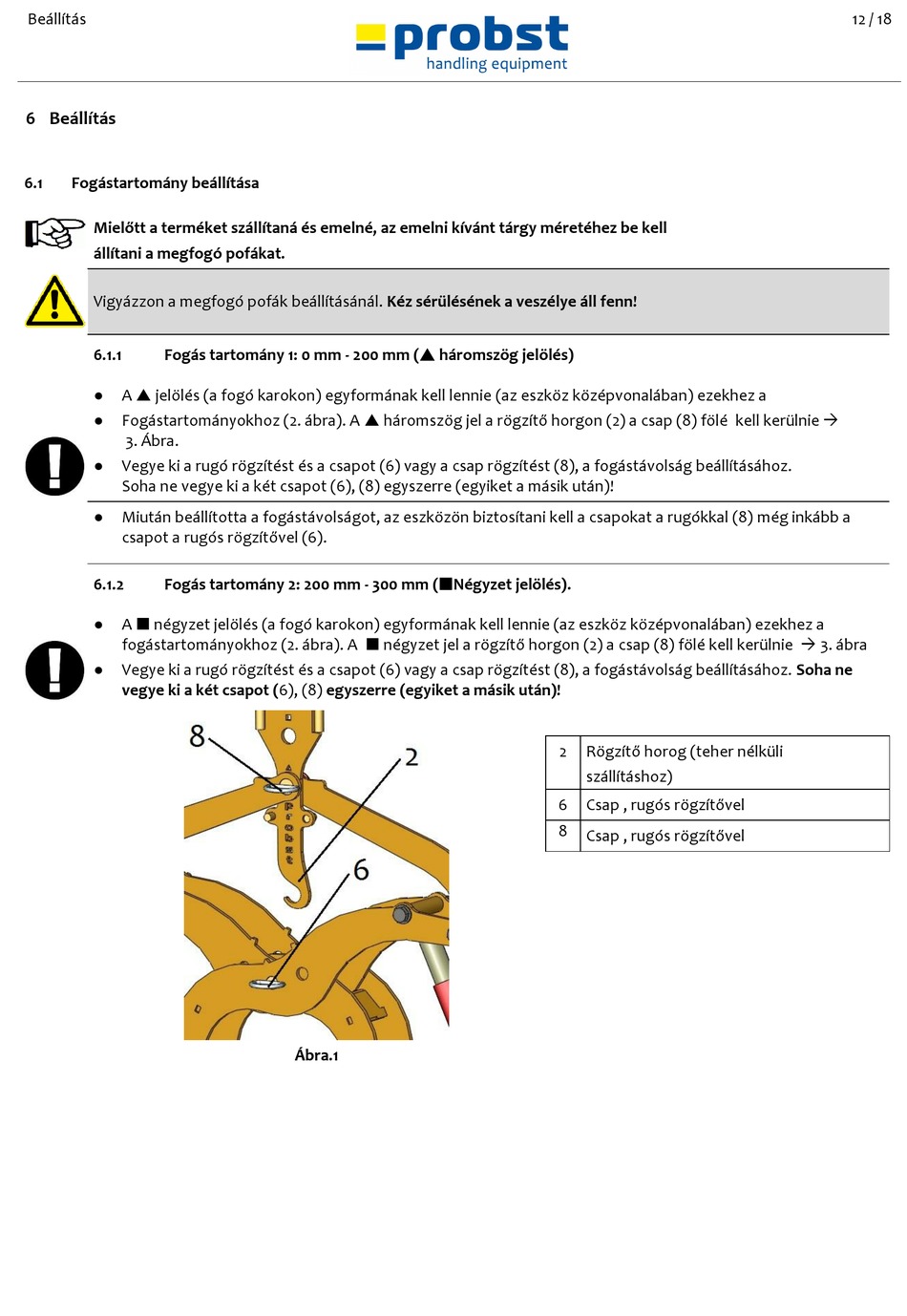

6 Beállítás
6.1 Fogástartomány beállítása
Mielőtt a terméket szállítaná és emelné, az emelni kívánt tárgy méretéhez be kell
állítani a megfogó pofákat.
Vigyázzon a megfogó pofák beállításánál. Kéz sérülésének a veszélye áll fenn!
6.1.1 Fogás tartomány 1: 0 mm - 200 mm ( háromszög jelölés)
● A  jelölés (a fogó karokon) egyformának kell lennie (az eszköz középvonalában) ezekhez a
● Fogástartományokhoz (2. ábra). A  háromszög jel a rögzítő horgon (2) a csap (8) fölé kell kerülnie 
3. Ábra.
●
Vegye ki a rugó rögzítést és a csapot (6) vagy a csap rögzítést (8), a fogástávolság beállításához.
Soha ne vegye ki a két csapot (6), (8) egyszerre (egyiket a másik után)!
●
Miután beállította a fogástávolságot, az eszközön biztosítani kell a csapokat a rugókkal (8) még inkább a
csapot a rugós rögzítővel (6).
6.1.2 Fogás tartomány 2: 200 mm - 300 mm (Négyzet jelölés).
●
A  négyzet jelölés (a fogó karokon) egyformának kell lennie (az eszköz középvonalában) ezekhez a
fogástartományokhoz (2. ábra). A  négyzet jel a rögzítő horgon (2) a csap (8) fölé kell kerülnie  3. ábra
●
Vegye ki a rugó rögzítést és a csapot (6) vagy a csap rögzítést (8), a fogástávolság beállításához. Soha ne
vegye ki a két csapot (6), (8) egyszerre (egyiket a másik után)!
Ábra.1
2 Rögzítő horog (teher nélküli
szállításhoz)
6 Csap , rugós rögzítővel
8
Csap , rugós rögzítővel
12 / 18
