Netzschalter
7
Sicherheitsschlüsselschalter; schaltet den Laser ein und aus und schützt das Gerät vor
Manipulation
8
USB-Anschluss zum Anschluss an einen Computer
9
Helligkeitsregler für die rote (R), grüne (G) und blaue (B) Laserdiode
10
Drehregler X SIZE; steuert die horizontale Ausdehnung der Lasershow
11
Drehregler Y SIZE; steuert die vertikale Ausdehnung der Lasershow
12
Kippschalter X INVERS; spiegelt den Laserstrahl an der X-Achse
13
Kippschalter Y INVERS; spiegelt den Laserstrahl an der Y-Achse
14
ILDA-Ausgang; 25-poliger D-Sub-Steckverbinder zum Anschluss eines Steuergeräts mit ILDA-
Schnittstelle
15
ILDA-Eingang; 25-poliger D-Sub-Steckverbinder zum Anschluss weiterer Geräte
16
Anschluss INTERLOCK für den als Zubehör erhältlichen Sicherheitsschalter (Not-Aus)
17
Lüfter
ILDA-Schnittstellen

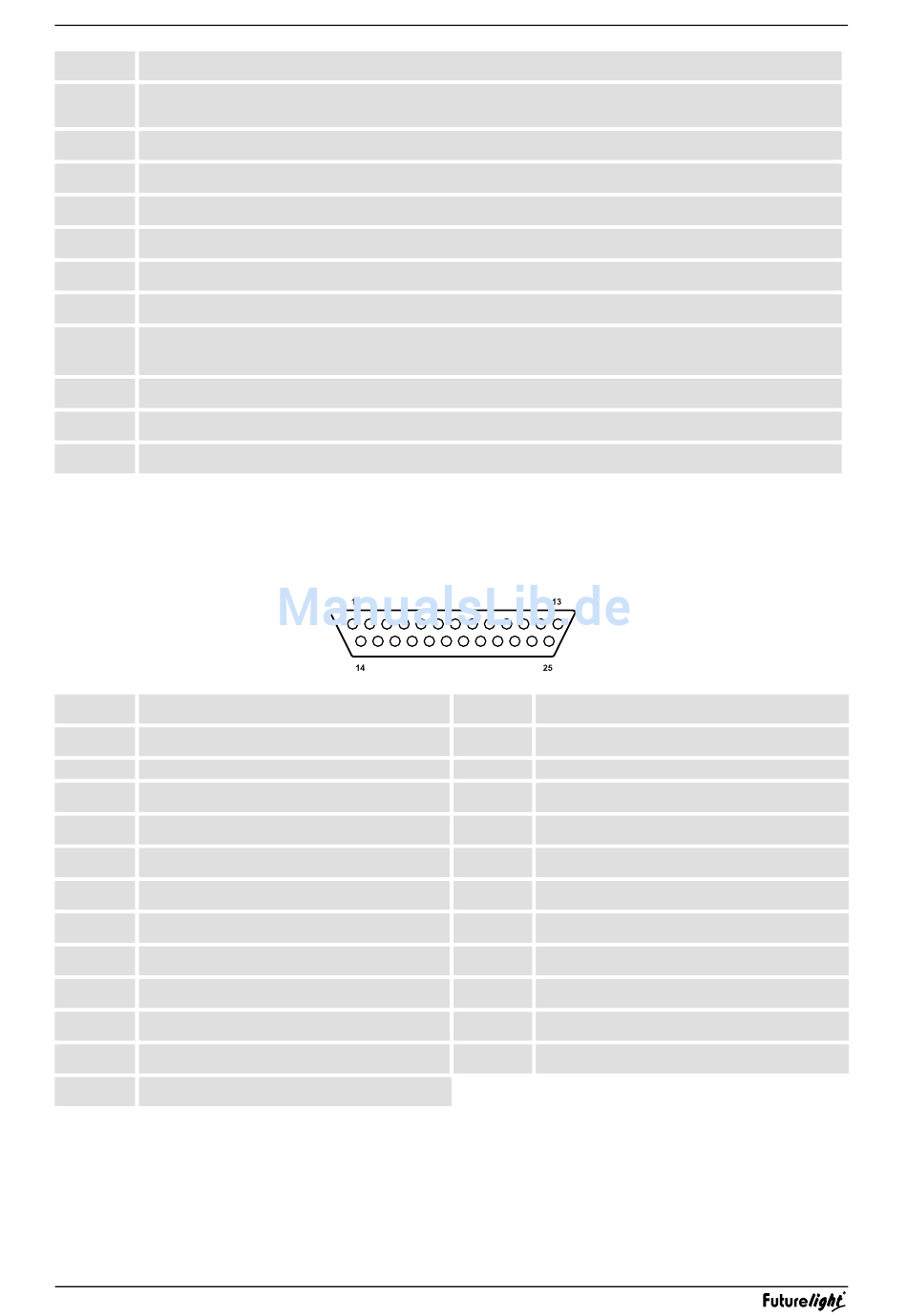

Die ILDA-Schnittstellen sind als 25-polige D-Sub-Steckverbinder ausgeführt. Die untenstehende Zeichnung
und die Tabelle zeigen die Pinbelegung.
1
X+
2
Y+
3
Intensität+
4
Verriegelung (Interlock) A
5
R+
6
G+
7
B+
8
Benutzerdefiniertes Signal 1+
9
Benutzerdefiniertes Signal 2+
10
Benutzerdefiniertes Signal 3+
11
Benutzerdefiniertes Signal 4+
12
Rücksignal vom Gerät
13
Verschluss (Shutter)
www.futurelight.com
14
X-
15
Y-
16
Intensität-
17
Verriegelung (Interlock) B
18
R-
19
G-
20
B-
21
Benutzerdefiniertes Signal 1-
22
Benutzerdefiniertes Signal 2-
23
Benutzerdefiniertes Signal 3-
24
Benutzerdefiniertes Signal 4-
25
Masse
