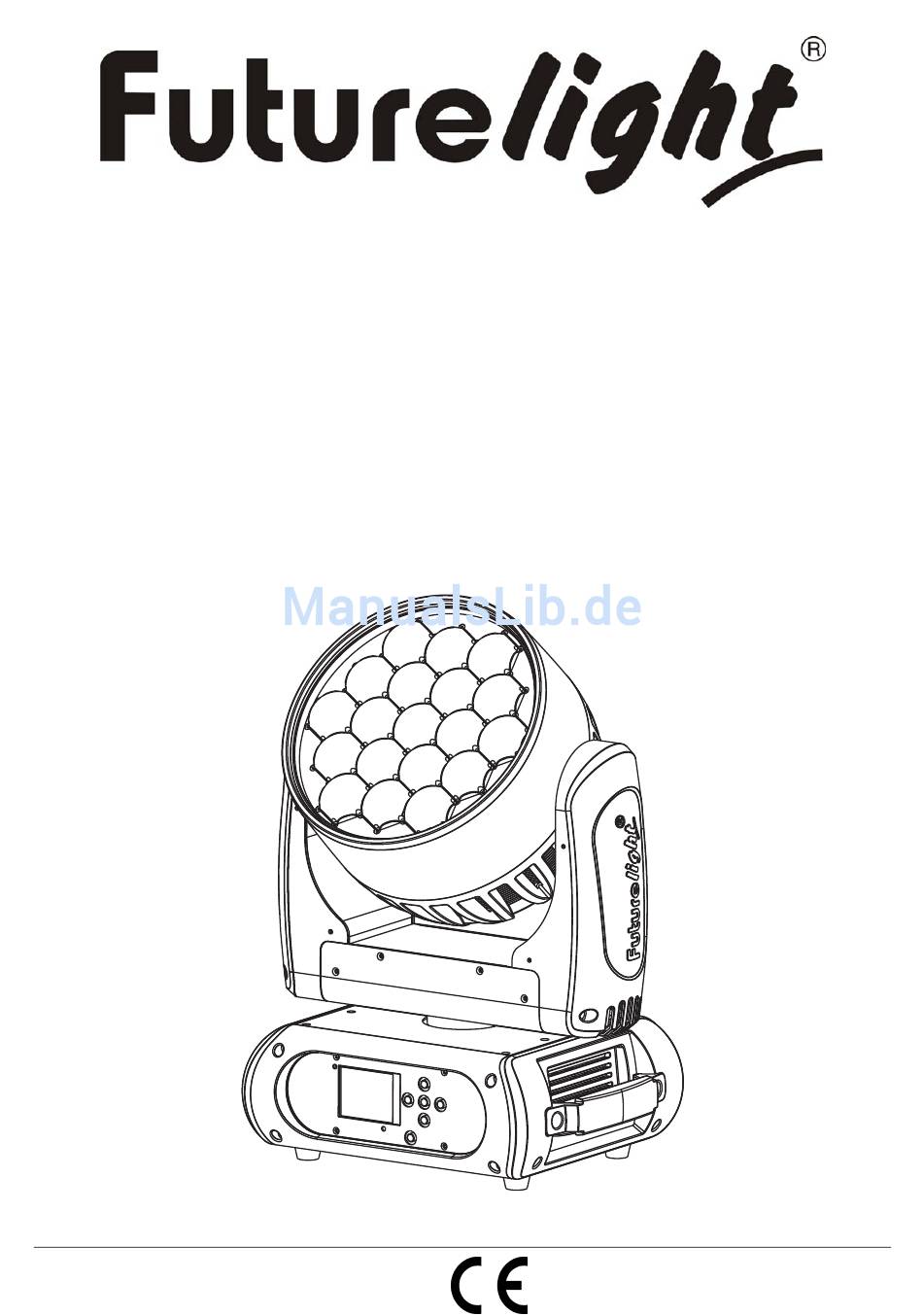

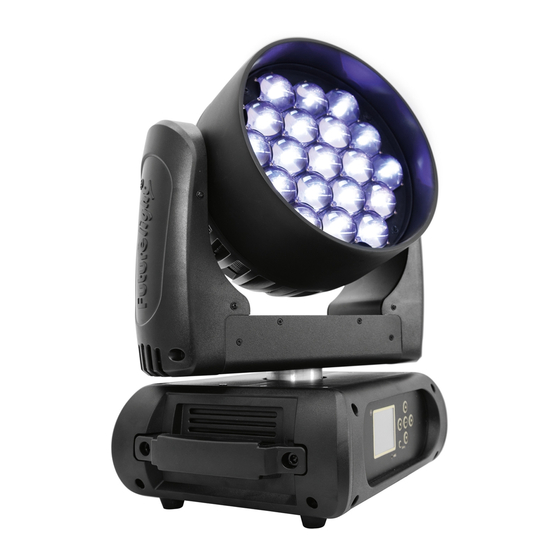

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL EYE-19 RGBW ZOOM LED Moving Head Wash © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE ..........................5 BESTIMMUNGSGEMÄßE VERWENDUNG ..................... 6 GERÄTEBESCHREIBUNG ..........................8 Features ................................. 8 Geräteübersicht .............................. 9 INSTALLATION .............................. 10 Projektormontage ............................10 Einbau des optionalen drahtlos-Empfängers für WDMX-Betrieb (FUTURELIGHT WDR-G4) ....13 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor ..........14 Anschluss ans Netz ............................ - Seite 3 Table of contents INTRODUCTION ............................. 31 Delivery includes ............................31 SAFETY INSTRUCTIONS ..........................31 OPERATING DETERMINATIONS ........................33 DESCRIPTION OF THE DEVICE ........................34 Features ............................... 34 Overview ..............................35 INSTALLATION .............................. 36 Rigging ................................. 36 Installation of the optional wireless receiver for WDMX-operation (FUTURELIGHT WDR-G4) ....39 DMX-512 connection / connection between fixtures ..................
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT EYE-19 RGBW ZOOM entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den EYE-19 RGBW ZOOM aus der Verpackung. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 6: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. - Seite 7 - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf diesen Wert nicht unterschreiten! Das Gerät darf nur auf nicht brennbaren Oberflächen aufgestellt werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
-
Seite 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features QCL-Moving-Head-Wash mit Zoom • Bestückung mit 19 x 15-W-Quadcolor-LED mit RGBW-Farben (Osram) • Flickerfreie Projektion • Optionaler Drahtlos-Empfänger für WDMX-Betrieb (Wireless Solution - made in Sweden) kann nachgerüstet werden • Kompaktes Gehäuse • Unterstützt RDM (Remote Device Management) •... -
Seite 9: Geräteübersicht
Geräteübersicht (1) Projektorkopf (2) LED (3) Projektorarm (4) Gummifuß (5) Drahtlosanzeige (6) Display (7) Mikrofon (8) ESDC-Schalter (9) Pfeil-Taste nach links (10) Pfeil-Taste nach unten (11) Enter-Taste (12) Pfeil-Taste nach oben (13) Pfeil-Taste nach rechts (14) Fangseilöse (15) Lüfter (16) 3-poliger DMX-Eingang (17) 5-poliger DMX-Eingang (18) 3-poliger DMX-Ausgang (19) 5-poliger DMX-Ausgang... -
Seite 10: Installation
INSTALLATION Projektormontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. - Seite 11 ACHTUNG! Montieren Sie den Projektor ausschließlich über zwei geeignete Haken. Bitte beachten Sie auch die Installationshinweise auf der Unterseite der Base. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist. Die Projektorbase lässt sich auf zwei verschiedene Arten montieren. Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing...
- Seite 12 Montage über die Adapterplatte Verschrauben Sie beide Haken über eine M10 Schraube und selbstsichernde Mutter mit den entsprechenden Löchern der Adapterplatte. Die Haken lassen sich horizontal oder vertikal verschrauben. Führen Sie die vier Schnellverschlüsse der Adapterplatte in die dafür vorgesehenen Öffnungen an der Geräteunterseite ein.
-
Seite 13: Einbau Des Optionalen Drahtlos-Empfängers Für Wdmx-Betrieb (Futurelight Wdr-G4)
Einbau des optionalen drahtlos-Empfängers für WDMX-Betrieb (FUTURELIGHT WDR-G4) ACHTUNG! Vor Einbau des Moduls das Gerät vom Netz trennen. Gefahr eines elektrischen Schlages! Installationsschritte 1. Nehmen Sie den Drahtlos-DMX-Empfänger aus der Verpackung. Das Modul besteht aus einer Stabantenne mit Gewinde, der Wireless-Platine und einem Verbindungskabel. 2. -
Seite 14: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 15: Anschluss Ans Netz
Über den Netzschalter lässt sich das Gerät ein- bzw. ausschalten. Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der EYE-19 RGBW ZOOM den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. -
Seite 16: Dmx-Gesteuerter Betrieb
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der EYE-19 RGBW ZOOM korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere EYE-19 RGBW ZOOM auf eine Adresse definiert, arbeiten sie synchron. -
Seite 17: Dmx-Protokoll
DMX-Protokoll Mode/Channel Decimal Hexad. Percentage Eigenschaft 8bit 16bit Horizontale Bewegung (PAN) Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des Kopfes bei langsamen Schieben 100% des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden. - Seite 18 Geschlossen Puls-Effekt mit zunehmender Geschwindigkeit 100% Offen Schließender Puls-Effekt Geschlossen Puls-Effekt mit zunehmender Geschwindigkeit 100% Offen Strobe-Effekt über Zufallsgenerator Geschlossen Strobe-Effekt mit zunehmender Geschwindigkeit 100% Offen Shutter, Strobe Shutter geschlossen Keine Funktion (Shutter offen) Strobe-Effekt mit zunehmender Geschwindigkeit Keine Funktion (Shutter offen) Puls-Effekt in Sequenzen Keine Funktion (Shutter offen) Strobe-Effekt über...
- Seite 19 Farbsprung Schwarz Grün Blau Weiß Rot 0% / Grün zunehmend / Blau 100% / Weiß 0% Rot 0% / Grün 100% / Blau abnehmend / Weiß 0% Rot zunehmend / Grün 100% / Blau 0% / Weiß 0% Rot 100% / Grün abnehmend / Blau 0% / Weiß...
- Seite 20 Keine Funktion 100% Hintergrund-Farbe Muster Kein Muster Mustersteuerung Muster-Effekt 1 Muster-Effekt 2 Muster-Effekt 3 Muster-Effekt 4 Muster-Effekt 5 Muster-Effekt 6 Muster-Effekt 7 Muster-Effekt 8 Muster-Effekt 9 Muster-Effekt 10 Muster-Effekt 11 Muster-Effekt 12 Muster-Effekt 13 100% Muster-Effekt 14 Geschwindigkeit Muster Mustersteuerung Keine Funktion Bild-Effekt 1 - 250 100%...
- Seite 21 Grün Pixel 19 LED aus 100% LED an Blau Pixel 19 LED aus 100% LED an Weiß Pixel 19 LED aus 100% LED an Reset, Displaysteuerung Keine Funktion Reset Alle Reset PAN/TILT Keine Funktion Reset Übrige Display aus Display an Keine Funktion Standby-Modus 100%...
-
Seite 22: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Enter-Taste, so dass sich das Display einschaltet. Durch Drücken der geeigneten Pfeil- Taste (nach unten, nach oben, nach links und nach rechts) können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. -
Seite 23: Connect
Standard Extended Benutzerdefinierte User Mode Basic-8bit Kanalreihenfolge Basic-16bit Users User Max Channel = XX Preset-Benutzerd. Edit User PAN = CH01 ... Effektradjustierung; --Password-- Password=XXX Calibration Standardposition Color ... Color =XXX ... Passwort „050“ Name Name --Password-- Passwort „050“ Fixture ID ... -
Seite 24: Light
Light Max Temperatur Mit dieser Funktion kann das Gerät so programmiert werden, dass die LED automatisch abgeschaltet wird, wenn eine bestimmte Innentemperatur erreicht wird. Drücken Sie die Up/Down-Tasten zur Auswahl der maximalen Innentemperatur zwischen 80 °C und 139 °C. Die normale Betriebstemperatur sollte unter 90 °C liegen. - Seite 25 Automatische PAN/TILT Kalibrierung Mit der Funktion "Encoders" lassen sich die PAN- und TILT-Bewegung auf die korrekten Ausgangspositionen kalibrieren. PAN/TILT Geschwindigkeit einstellen Mit dieser Funktion können Sie die PAN/TILT Geschwindigkeit definieren. Sie haben die Wahl zwischen zwei unterschiedlichen Modi. UI Set Mikrofonempfindlichkeit Mit dieser Funktion lässt sich die Mikrofonempfindlichkeit zwischen 0 % und 99 % einstellen.
-
Seite 26: Program
Users Benutzerdefinierte Kanalreihenfolge Mit dieser Funktion lassen sich benutzerdefinierte Kanalreihenfolgen abspeichern. Preset-Benutzerdefinition Mit dieser Funktion lässt sich Preset-Benutzerdefinition abspeichern. Calibration Effektradjustierung Mit dieser Funktion lassen sich die Effekträder auf die korrekten Ausgangspositionen kalibrieren. Das Passwort für diese Funktion ist „050“. Fixture ID Mit dieser Funktion können Sie diverse Menüpunkte per RDM abrufen. - Seite 27 Musiksteuerung Mit dieser Funktion lässt sich das interne Programm aufrufen. Mit dieser Funktion lassen sich die Szenen musikgesteuert abspielen. Die Auswahl „ALONE“ bedeutet Stand Alone-Modus und „MASTER“, dass das Gerät als Master-Gerät definiert wird. Programmwahl für Auto Programm Mit dieser Funktion lässt sich das Programm festlegen, das dann im Run aufgerufen wird. Programm editieren Mit dieser Funktion lassen sich die internen Programme editieren.
-
Seite 28: Fehlermeldungen
5. Automatische Szenenaufzeichnung • Wählen Sie “Edit Chase” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Wählen Sie “Edit scenes” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Up/Down-Taste, um die gewünschten Szenennummern einzustellen. Es können maximal 250 Szenen programmiert werden. -
Seite 29: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 30: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 300 W DMX-Steuerkanäle: 18/19/20/98 DMX512-Anschluss: 5-pol. und 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Blitzrate: 18 Hz Anzahl der LEDs: LED-Typ: 15-W-QCL Abstrahlwinkel: 6° - 65° Max. Schwenkbewegung (PAN): 630° Max. Kippbewegung (TILT): 265°... -
Seite 31: Introduction
- pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT EYE-19 RGBW ZOOM. You will see you have acquired a powerful and versatile device. Unpack your EYE-19 RGBW ZOOM. - Seite 32 This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.
-
Seite 33: Health Hazard
HEALTH HAZARD! Never look directly into the light source, as sensitive persons may suffer an epileptic shock (especially meant for epileptics)! Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a LED moving-head lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 100-240 V, 50/60 Hz and was designed for indoor use only. -
Seite 34: Description Of The Device
Operate the device only after having become familiarized with its functions. Do not permit operation by persons not qualified for operating the device. Most damages are the result of unprofessional operation! Please use the original packaging if the device is to be transported. Please consider that unauthorized modifications on the device are forbidden due to safety reasons! Never remove the serial barcode from the device as this would make the guarantee void. -
Seite 35: Overview
Overview (1) Projector head (2) LED (3) Yoke (4) Rubber foot (5) Wireless indicator (6) Display (7) Microphone (8) ESDC switch (9) Arrow button left (10) Arrow button down (11) Enter button (12) Arrow button up (13) Arrow button right (14) Safety eyelet (15) Fan (16) 3-pin DMX input... -
Seite 36: Installation
INSTALLATION Rigging The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. -
Seite 37: Danger To Life
The fixture’s base enables to be mounted in two ways. The Moving-Head can be placed directly on the stage floor or rigged in any orientation on truss without altering operation characteristics (see the drawing). For overhead use (mounting height >100 cm), always install an appropriate safety bond. - Seite 38 Installation via the adapter plate Screw both clamps via a M10 screw and self locking nut onto the respective holes in the adapter plate. The clamps may either be installed horizontally or vertically. Insert the four quick-lock fasteners adapter plate into respective holes on the bottom of the device.
-
Seite 39: Installation Of The Optional Wireless Receiver For Wdmx-Operation (Futurelight Wdr-G4)
Installation of the optional wireless receiver for WDMX-operation (FUTURELIGHT WDR-G4) CAUTION! Prior to installation, disconnect the device from the mains. Risk of electric shock! Installation steps 1. Remove the wireless DMX receiver from the packaging. The module consists of a threaded rod antenna, a wireless PCB and a connecting cable. -
Seite 40: Dmx-512 Connection / Connection Between Fixtures
DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin, or 5-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 41: Connection With The Mains
With the power switch, you can switch the device on and off. After you connected the effect to the mains, the EYE-19 RGBW ZOOM starts running. During the Reset, the motors are trimmed and the device is ready for use afterwards. -
Seite 42: Dmx-Controlled Operation
The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the EYE-19 RGBW ZOOM will respond to the controller. If you set, for example, the address in the 98 channel mode to channel 99, the EYE-19 RGBW ZOOM will use the channel 99 to 196 for control. -
Seite 43: Dmx-Protocol
DMX-protocol Mode/Channel Decimal Hexad. Percentage Feature 8bit Horizontal movement (PAN) Push slider up in order to move the head horizontally (PAN). Gradual head adjustment from 100% one end of the slider to the other (0-255, 128-center). The head can be stopped at any position you wish. - Seite 44 Close Pulse-effect with increasing speed 100% Open Random strobe-effect Close Strobe-effect with increasing speed 100% Open Shutter, strobe Shutter closed No function (shutter open) Strobe-effect with increasing speed No function (shutter open) Pulse-effect in sequences No function (shutter open) Random strobe-effect with increasing speed 100% No function (shutter open)
- Seite 45 Red 0% / green increasing / blue 100% / white 0% Red 0% / green 100% / blue decreasing / white 0% Red increasing / green 100% / blue 0% / white 0% Red 100% / green decreasing / blue 0% / white 0% Red 100% / green 0% / blue increasing / white 0% Red decreasing / green 0% / blue...
- Seite 46 Pattern effect 1 Pattern effect 2 Pattern effect 3 Pattern effect 4 Pattern effect 5 Pattern effect 6 Pattern effect 7 Pattern effect 8 Pattern effect 9 Pattern effect 10 Pattern effect 11 Pattern effect 12 Pattern effect 13 100% Pattern effect 14 Pattern speed Pattern control...
- Seite 47 100% LED On White Pixel 19 LED Off 100% LED On Reset, display control No function Reset all motors Reset only PAN/TILT No function Reset other motors Display Off Display On No function Hibernation 100% No function 47/56 00088949, Version 1.0...
-
Seite 48: Control Board
Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing Enter until the display is lit. Browse through the menu by pressing the arrow buttons (up, down, left, right). -
Seite 49: Connect
Standard Extended User’s mode to User Mode Basic-8bit change channel Basic-16bit numbers Users User Max Channel = XX Preset User modes Edit User PAN = CH01 ... Wheel adjustment --Password-- Password=XXX Calibration to standard position Color ... Color =XXX ... -
Seite 50: Light
Light Max Temperature With this function you can set the inside temperature at which the projector will automatically switch the LED off. Press Up or Down to select the maximum inside temperature between 80 °C and 139 °C. Inside temperatures below 90 °C are not critical. 90 °C and more should lead to the LED being switched off. Please note that the outside temperature should not exceed 45 °C. - Seite 51 Automatic PAN/TILT calibration With the function "Encoders" you can calibrate the PAN/TILT movement to the correct starting position. Adjust PAN/TILT speed With this function you can define the PAN/TILT speed. You can select one of two different modes. UI Set Mic sensitivity With this function, you can select the desired microphone sensitivity between 0 % and 99 %.
-
Seite 52: Program
Users User mode With this function, you can create user defined channel orders. Edit User With this function, you can adjust the preset user definition. Calibration With this function, you can calibrate and adjust the effect wheels to their correct positions. The password for this function is „050“. - Seite 53 Edit scenes With this function, you can edit the scenes of the internal programs. Rec. Controller The device features an integrated DMX-recorder by which you can transmit the programmed scenes from your DMX-controller to the device. Adjust the desired scene numbers by pressing Up or Down (from – to). When you call up the scenes at your controller, they will automatically be transmitted to the device.
-
Seite 54: Error Messages
Example: Program 2 includes scenes: 10, 11, 12, 13; Program 4 includes scenes: 8, 9, 10 and Program 6 includes scenes: 12, 13, 14, 15, 16 Chase Part 1 is Program 2; Chase Part 2 is Program 3; Chase Part 3 is Program 6 The 3 Slave groups run the Auto Program in certain time segments, as shown in the following picture: Error Messages When you turn on the fixture, it will make a reset first. -
Seite 55: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Seite 56: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 300 W DMX control channels: 18/19/20/98 DMX512 connection: 5-pin and 3-pin XLR Sound-control: via built-in microphone Flash-rate: 18 Hz Number of LEDs: LED type: 15 W QCL Beam angle: 6°...
