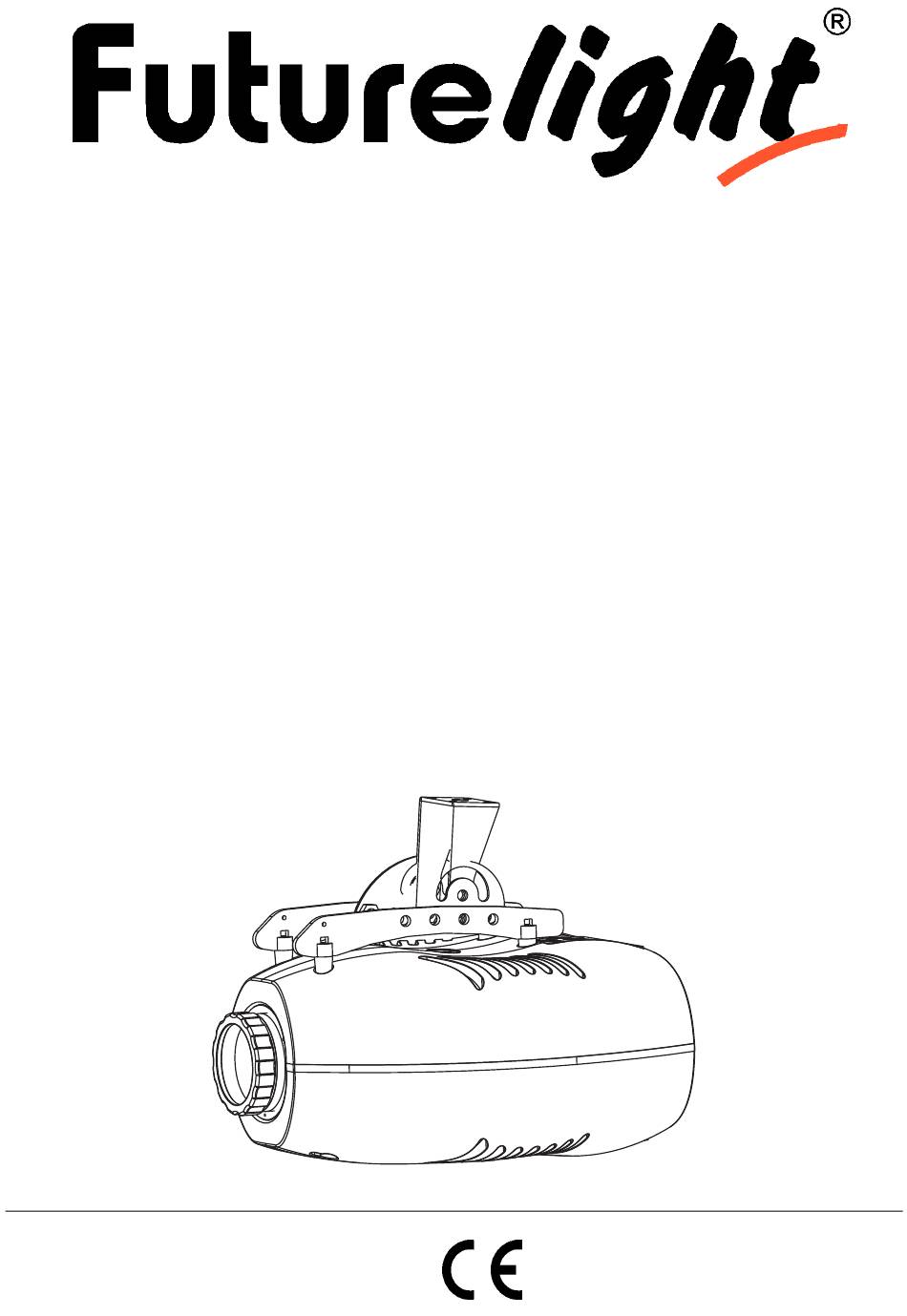

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO EVO-7 Lighting effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO EVO-7 Lighting effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
  • Seite 2 MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................8 Lampeninstallation/Lampenwechsel ......................8 Lampenjustierung............................9 Überkopfmontage............................10 Master/Slave-Betrieb............................ 11 Blackout-Buchse ............................11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 Adressierung des Projektors........................
  • Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/55 51837560_V_1_4.DOC...

  • Seite 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT EVO-7 entschieden haben. Sie haben hiermit ein lei- stungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den EVO-7 aus der Verpackung.
  • Seite 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.

  • Seite 6: Bestimmungsgemäße Verwendung

    Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG...

  • Seite 7: Gerätebeschreibung

    • variable Umdrehungsgeschwindigkeit des Kaleidoskopes • Musikgetaktet über eingebautes Mikrofon • Für MSD/HSD 250, MSD 250/2 oder MSD/HSD 200 Lampe • DMX-512 Steuerung über jeden handelsüblichen DMX-Controller möglich • Belegt 4 DMX-Steuerkanäle • Passende FUTURELIGHT Controller: EX-6 Controller, CP-256/32 Controller, CP-240 Controller 7/55 51837560_V_1_4.DOC...

  • Seite 8: Geräteübersicht

    Geräteübersicht (1) Feststellschraube (2) DMX-Eingangsbuchse (3) DMX-Ausgangsbuchse (4) Netzanschluss/Sicherungshalter (5) Hängebügel (6) Lüfter (7) DIP-Schalter (8) Blackout-Buchse (9) Mic Sensitivity-Regler/Programmwahl (10) Lampensystem INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSD/HSD 200 GY-9,5, MSD/HSD 250 GY-9,5 oder MSD 250/2 GY-9,5 Lampe.

  • Seite 9: Lampenjustierung

    ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. Führen Sie deshalb Buch über die Betriebsstunden der Lampe und ersetzen Sie die Lampe rechtzeitig! Ausgebaute Leuchtmittel in einem splittergeschützten Behälter aufbewahren und fachgerecht entsorgen! Die verwendete Lampe erreicht Temperaturen von bis zu 600°...

  • Seite 10: Überkopfmontage

    Überkopfmontage Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen.
  • Seite 11 Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des EVO-7 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem...

  • Seite 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor

    Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Projector 1 Projector 2 Projector 3 Starting address 1 Starting address 5 Starting address 9 120 Ohms DMX-512 Controller Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw.

  • Seite 13: Adressierung Des Projektors

    Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der EVO-7 den Betrieb auf. Stellen Sie den Fokus durch Drehen der Objektivlinse ein, um die Projektion scharf zu stellen. Stand Alone-Betrieb Der EVO-7 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen.

  • Seite 14: Dmx-Gesteuerter Betrieb

    Auto Programm aufrufen Um das Auto Programm aufzurufen, stellen Sie alle DIP-Schalter auf Off. Master/Slave-Betrieb Verbinden Sie die Master/Slave-Geräte wie zuvor beschrieben und stellen Sie die DIP-Schalter entsprechend ein. Bitte beachten Sie: Wenn Sie von einer Betriebsart in die andere wechseln möchten, müssen Sie den Projektor vom Netz trennen und wieder anschließen.

  • Seite 15: Reinigung Und Wartung

    Steuerkanal 4 – Auto Programm Decimal Hexad. Percentage S/F Eigenschaft 0 23 00 17 0% 9% S Nomal 24 47 18 2F 9% 18% S Auto Programm 1 48 71 30 47 19% 28% S Auto Programm 2 72 95 48 5F 28% 37% S Auto Programm 3...

  • Seite 16: Technische Daten

    Best.-Nr. 51834010 FUTURELIGHT EX-6/32 Controller Best.-Nr. 51834046 FUTURELIGHT EX-8/32 Controller Best.-Nr. 51834047 FUTURELIGHT CP-240 Controller Best.-Nr. 51834265 FUTURELIGHT CP-256/32 Controller 16bit Best.-Nr. 51834286 FUTURELIGHT CP-528 Controller 16bit Best.-Nr. 51834315 Wizard-512 USB DMX-Software + Interface Best.-Nr. 51860102 Wizard-1024 USB DMX-Software + Interface Best.-Nr.
