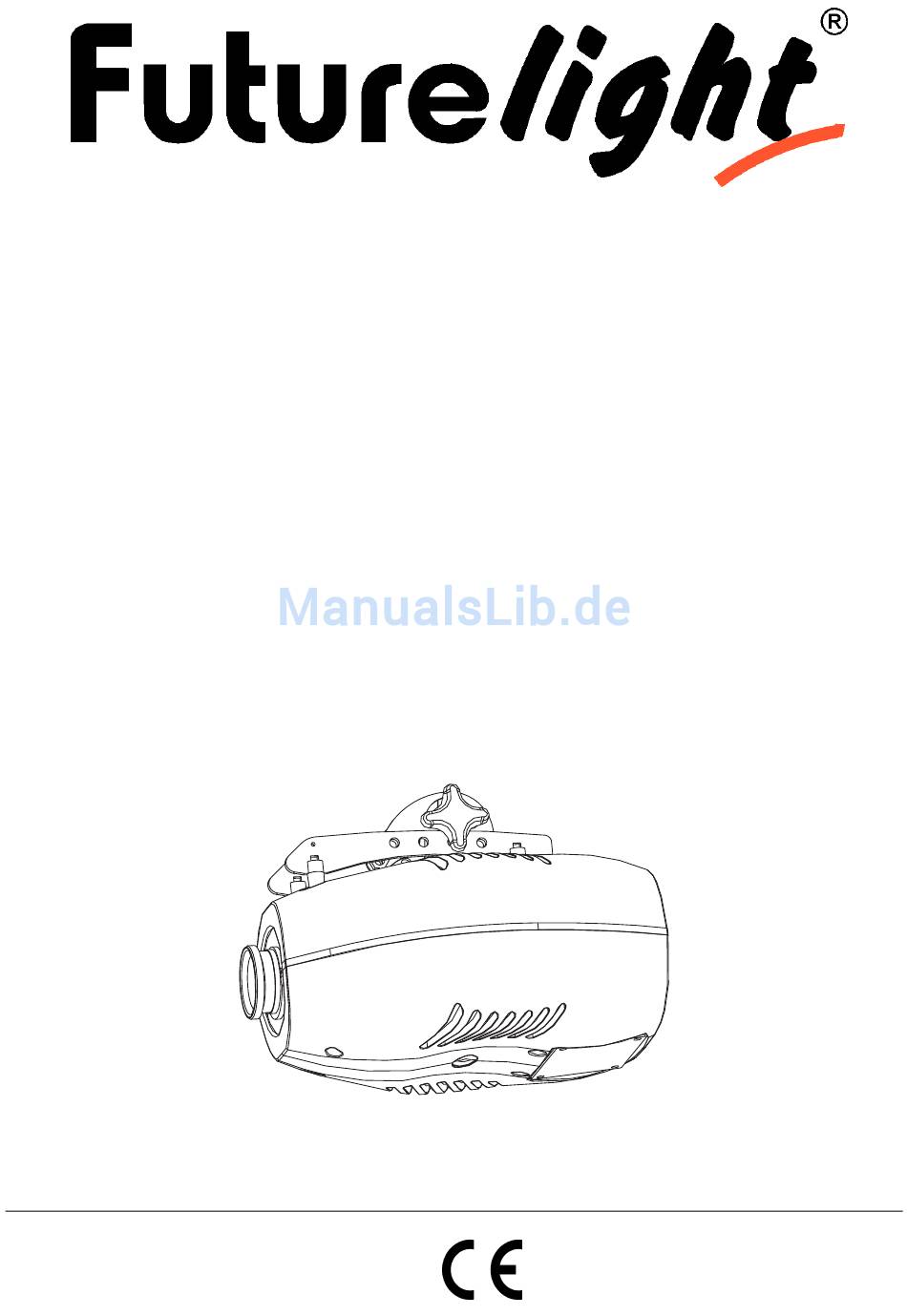

Futurelight EVO-3 Bedienungsanleitung
Effektstrahler
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
EVO-3
Lighting effect
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Inhaltsverzeichnis
Verwandte Anleitungen für Futurelight EVO-3
Inhaltszusammenfassung für Futurelight EVO-3
- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO EVO-3 Lighting effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis/Table of contents Sommaire/Contenido EINFÜHRUNG..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE..........................5 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Lampeninstallation/Lampenwechsel ......................9 Lampenjustierung............................10 Überkopfmontage............................10 Master/Slave-Betrieb............................ 11 Terminal ............................... 12 Blackout-Buchse ............................12 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor .......... - Seite 3 INTRODUCTION ............................. 31 Inclus dans la livraison ..........................31 INSTRUCTIONS DE SÉCURITÉ ........................32 EMPLOI SELON LES PRESCRIPTIONS ....................... 33 DESCRIPTION DE L'APPAREIL........................34 Features ............................... 34 Aperçue des parties ............................. 35 INSTALLATION .............................. 36 Installer/Remplacer la lampe ........................36 Ajuste de la lámpara ............................
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT EVO-3 entschieden haben. Sie haben hiermit ein lei- stungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den EVO-3 aus der Verpackung. -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 6: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. -
Seite 7: Gerätebeschreibung
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden. Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen). - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. -
Seite 8: Geräteübersicht
Geräteübersicht (1) Objektivlinse/Fokus (2) Fangsicherung (3) Feststellschraube (4) Hängebügel (5) Lüfter (6) DMX-Eingangsbuchse (7) DMX-Ausgangsbuchse (8) Netzanschluss/ Sicherungshalter (9) DIP-Schalter (10) Blackoutbuchse (11) Mic Sensitivity-/ Channel Value-Regler (12) Lampensystem 8/58 51837556_V_1_0.DOC... -
Seite 9: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine CDMT 150 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. -
Seite 10: Lampenjustierung
Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter und die Iris, stellen Sie die Dimmerintensität auf 100 % und fokussieren Sie den Lichtstrahl auf einer ebenen Oberfläche (Wand). -
Seite 11: Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des EVO-3 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem... -
Seite 12: Terminal
Belegung der DIP-Schalter: Terminal Ω Beim Aufbau einer seriellen DMX-Kette muss am letzten Projektor die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden. Stellen Sie hierfür den DIP-Schalter No. 12 des letzten Projektors auf Blackout-Buchse Wenn Sie den Lichtaustritt - z. B. über einen optionalen Fußschalter - verriegeln möchten (Blackout-Modus), schließen Sie bitte Ihren Fußschalter über einen Stereo-Klinkenstecker an die Blackout-Buchse an. -
Seite 13: Adressierung Des Projektors
Die Startadresse ist der erste Kanal, auf den der Projektor auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der EVO-3 korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere EVO-3 auf eine Adresse definiert, arbeiten sie synchron. -
Seite 14: Anschluss Ans Netz
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der EVO-3 den Betrieb auf. Stellen Sie den Fokus durch Drehen der Objektivlinse ein, um die Projektion scharf zu stellen. Stand Alone-Betrieb Der EVO-3 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. -
Seite 15: Dmx-Protokoll
DMX-Protokoll Steuerkanal 1 - Rotierendes Fiberoptik-Modul Decimal Hexad. Percentage S/F Eigenschaft 0 00 00 0% 0% S Keine Rotation 1 119 01 77 0% 47% F Fiberoptikeffekt vorwärts mit abnehmender Geschwindigkeit 120 131 78 83 47% 51% S Keine Rotation 132 255 84 FF 52% 100%... -
Seite 16: Sicherungswechsel
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen sichtbar sein. 3) Mechanisch bewegte Teile wie Achsen, Ösen u. Ä. dürfen keinerlei Verschleißspuren zeigen (z.B. Materialabrieb oder Beschädigungen) und dürfen sich nicht unwuchtig drehen. 4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. -
Seite 17: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 225 W DMX-Steuerkanäle: DMX 512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Maße (LxBxH): 335 x 300 x 295 mm Gewicht: 8,5 kg Maximale Umgebungstemperatur T 45° C Maximale Leuchtentemperatur im Beharrungszustand T 60°...
