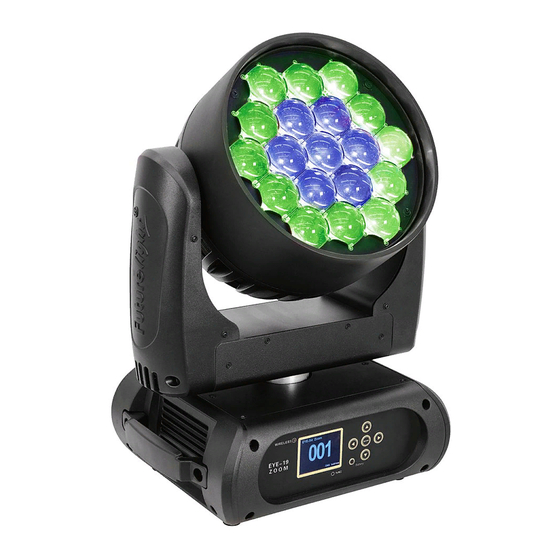

EYE-19 HCL ZOOM
LED Moving Head Wash

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Futurelight EYE-19 HCL ZOOM

Inhaltszusammenfassung für Futurelight EYE-19 HCL ZOOM

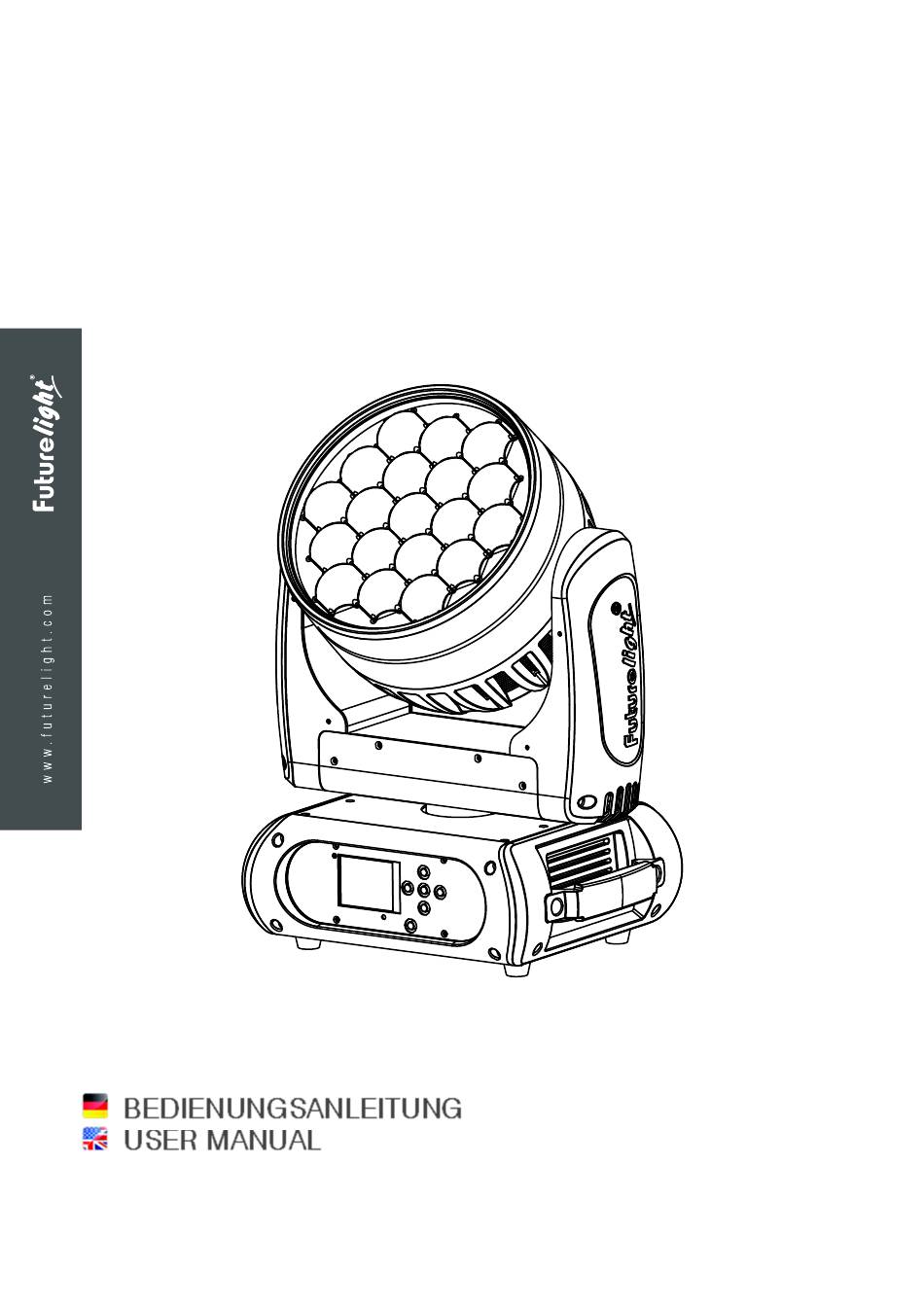

  • Seite 1 EYE-19 HCL ZOOM LED Moving Head Wash...
  • Seite 2 2/52 00123553.DOCX, Version 1.0...

  • Seite 3: Inhaltsverzeichnis

    Product features SAFETY INSTRUCTIONS..........................30 DESCRIPTION OF THE DEVICE ........................32 INSTALLATION .............................. 33 Rigging Installation of the optional wireless receiver for WDMX-operation (FUTURELIGHT WDR-G4) CONNECTIONS .............................. 36 DMX-512 connection / connection between fixtures DMX512 control Connection to the mains OPERATION ..............................

  • Seite 4: Einführung

    BEDIENUNGSANLEITUNG EYE-19 HCL ZOOM LED-Moving-Head GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.

  • Seite 5: Produktmerkmale

    Produktmerkmale PRO-Washlight mit 6in1-COB-LEDs, Farbwiedergabeindex (CRI) > 90 und sehr großem Zoombereich • Bestückung mit 19 x 17-W-6in1-LED in R/G/B/Lime/Amber/Cyan • CRI von >90 • Variable PWM-Frequenz (Pulsweitenmodulation) • Flickerfreie Projektion • Optionaler Drahtlos-Empfänger für WDMX-Betrieb (Wireless Solution - made in Sweden) kann nachgerüstet werden •...

  • Seite 6: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Seite 7 Fassen Sie das Gerät immer an den Tragegriffen an. EU-Konformitätserklärung Hiermit erklärt Steinigke Showtechnic GmbH, dass dieses Gerät (FUTURELIGHT EYE-19 HCL Zoom LED Moving-Head Wash, Artikel-Nummer 51841313) die grundlegenden Anforderungen und die übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU erfüllt. Die vollständige Konformitätserklärung ist unter www.steinigke.de verfügbar.

  • Seite 8: Gerätebeschreibung

    GERÄTEBESCHREIBUNG (1) Projektorkopf (2) LED/Linse (3) Projektorarm (4) Gummifuß (5) Drahtlosanzeige (6) Display (7) Mikrofon (8) ESDC-Schalter (9) Pfeil-Taste nach links (10) Pfeil-Taste nach unten (11) Enter-Taste (12) Pfeil-Taste nach oben (13) Pfeil-Taste nach rechts (14) Lüfter (15) Tragegriff (16) 3-poliger DMX-Eingang (17) 5-poliger DMX-Eingang (18) 3-poliger DMX-Ausgang (19) 5-poliger DMX-Ausgang...

  • Seite 9: Installation

    INSTALLATION Projektormontage WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.
  • Seite 10 Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw.

  • Seite 11: Einbau Des Optionalen Drahtlos-Empfängers Für Wdmx-Betrieb (Futurelight Wdr-G4)

    Einbau des optionalen drahtlos-Empfängers für WDMX-Betrieb (FUTURELIGHT WDR-G4) ACHTUNG! Vor Einbau des Moduls das Gerät vom Netz trennen. Gefahr eines elektrischen Schlages! Installationsschritte 1. Nehmen Sie den Drahtlos-DMX-Empfänger aus der Verpackung. Das Modul besteht aus einer Stabantenne mit Gewinde, der Wireless-Platine und einem Verbindungskabel.

  • Seite 12: Anschlüsse

    ANSCHLÜSSE Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor Projector 3 Projector 2 Projector 1 Starting address 67 Starting address 34 Starting address 1 120 Ohms DMX-512 Controller Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw.

  • Seite 13: Anschluss Ans Netz

    Anschluss ans Netz Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort verwenden Sie eine schaltbare Steckdose.

  • Seite 14: Dmx-Protokoll

    Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der EYE-19 HCL ZOOM korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere EYE-19 HCL ZOOM auf eine Adresse definiert, arbeiten sie synchron.
  • Seite 15 Funktion PAN-/TILT-Bewegung Normal Blackout bei PAN-/TILT-Bewegung Keine Funktion Funktion Shutter, Strobe Normale Shutter Funktionen Öffnender Puls-Effekt Schließender Puls-Effekt Strobe-Effekt über Zufallsgenerator Keine Funktion Shutter, Strobe Normale Shutter Funktionen Geschlossen Strobe-Effekt mit zunehmender Geschwindigkeit Offen Öffnender Puls-Effekt Geschlossen Puls-Effekt mit zunehmender Geschwindigkeit Offen Schließender Puls-Effekt Geschlossen...

  • Seite 16: Farbvoreinstellungen

    Farbradeffekt Keine Funktion Farbvoreinstellungen 1 Farbtemperaturkorrektur Farbtemperaturkorrektur 2000 - 2700 K Weiß 2700 - 3200 K Weiß 3200 - 4200 K Weiß 4200 - 5600 K Weiß 5600 - 8000 K Rainboweffekt vorwärts Mit zunehmender Geschwindigkeit Rainboweffekt rückwärts Mit zunehmender Geschwindigkeit Farbwechsel linear &...

  • Seite 17: Farbvoreinstellungen 2 (Nur Für Schnellen Farbsprung)

    Farbvoreinstellungen 2 (nur für schnellen Farbsprung) Schneller Farbsprung Schwarz Grün Blau Lime Amber Cyan Alle Rot 0% / Grün zunehmend / Blau 100% / Lime 0% / Amber 0% / Cyan Rot 0% / Grün 100% / Blau abnehmend / Lime 0% / Amber 0% / Cyan Rot 0% / Grün 100% / Blau 0% / Lime zunehmend / Amber 0% / Cyan Rot 0% / Grün abnehmend / Blau 0% / Lime 100% / Amber 0% / Cyan Rot 0% / Grün 0% / Blau 0% / Lime 100% / Amber zunehmend / Cyan...

  • Seite 18: Reset, Displaysteuerung

    Blau 0 - 100 % zunehmend Lime 1 Lime 0 - 100 % zunehmend Amber 1 Amber 0 - 100 % zunehmend Cyan 1 Cyan 0 - 100 % zunehmend Rot 2 Rot 0 - 100 % zunehmend Grün 2 Grün 0 - 100 % zunehmend Blau 2 Blau 0 - 100 % zunehmend...

  • Seite 19: Control Board

    Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Enter-Taste, so dass sich das Display einschaltet. Durch Drücken der geeigneten Pfeil- Taste (nach unten, nach oben, nach links und nach rechts) können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste.
  • Seite 20 Silent Mode ON/OFF Geräuscharmer Modus Fixture Set 1 PWM (Pulsweiten- 600Hz/1200Hz/2000Hz/ Frequency 2400Hz/4000Hz/25000Hz modulation) Standard Extended DMX-Kanal-Modus/ User Mode 1 Basic-8bit Benutzerdefinierte Users Basic-16bit Kanalreihenfolge User Max Channel = XX Preset-Benutzerd. Edit User PAN = CH01 ... Effektradjustierung; --Password-- Password=XXX Calibration 3 Standardposition Color ...
  • Seite 21 Mit der Funktion „Wireless“ können Sie den Drahtlos-Empfänger am Drahtlos-Sender einloggen, das Gerät kann nun drahtlose Signale empfangen. • Wählen Sie “Wireless” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. Ist ein Gerät mit eingebautem Drahtlos-Empfänger über ein Kabel mit einem DMX-Controller verbunden, wird es von dem kabelgebundenen Controller angesteuert und nicht vom Drahtlos-Sender.
  • Seite 22 PAN-Winkel zwischen 630° und 540° umschalten Mit dieser Funktion lässt sich der PAN-Winkel einstellen. • Wählen Sie “Pan degree” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “540”. • Drücken Sie die Up/Down-Taste, um “540“ oder “630” auszuwählen. •...
  • Seite 23 Display-Helligkeit Mit der Funktion „Display Bright“ lässt sich die Display-Helligkeit einstellen. Markennamen anzeigen Mit der Funktion „Brand Show“ kann der Markenname "FUTURELIGHT" angezeigt oder ausgeblendet werden. Tastensperre Mit der Funktion „Key Lock“ können Sie die Tasten des Control Boards sperren, um z.B. ein Eingreifen Unbefugter zu verhindern.
  • Seite 24 Wireless Set Mit der Funktion "DMX on cable" können Sie das DMX-Signal per DMX-Kabel durchschleifen und mit der Funktion “Reset Connect” lässt sich das Gerät am Drahtlos-Sender ausloggen. Zurücksetzen auf Werkseinstellungen Mit der Funktion „Reload Default“ lassen sich die verschiedenen Einstellungen (in der Tabelle gekennzeichnet) des Gerätes auf die Werkseinstellungen zurücksetzen.
  • Seite 25 2. Automatischer Program Run • Wählen Sie “Program” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Wählen Sie “Sequence” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Up/Down-Taste, um “Master” oder “Alone” auszuwählen. „ALONE“ bedeutet Stand Alone-Modus und „MASTER“, dass das Gerät als Master-Gerät definiert wird.

  • Seite 26: Fehlermeldungen

    Fehlermeldungen Wenn Sie das Gerät einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display eine Fehlermeldung erscheint, gibt es Fehler an einem oder mehreren Kanälen. Die Fehlermeldung steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position. Wenn auf dem Display z.B.

  • Seite 27: Technische Daten

    EUROLITE DMX Kabel XLR 5pol 3m sw Best.-Nr. 30227862 PSSO DMX Kabel XLR 5pol 3m sw Neutrik Best.-Nr. 30227825 PSSO PowerCon Verbindungskabel 3x1,5 1,5m Best.-Nr. 3023503L FUTURELIGHT WDR-G4 Drahtlos-DMX-Empfänger Einbau Best.-Nr. 51834021 ROADINGER Flightcase 4x EYE-19 Best.-Nr. 31005095 FUTURELIGHT OC-7 Omega-Halter Best.-Nr. 51836978 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

  • Seite 28: Introduction

    USER MANUAL EYE-19 HCL ZOOM LED Moving Head DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.

  • Seite 29: Product Features

    Product features PRO washlight with 6in1 COB LEDs, color rendering index (CRI) > 90 and very large zoom range • Equipped with 19 x 17 W 6in1 LED in R/G/B/Lime/Amber/Cyan • CRI of >90 • Variable PWM frequency (pulse-width modulation) •...

  • Seite 30: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a LED moving-head lighting effect for creating decorative effects. This device is designed for professional use in the field of event technology, e.g.
  • Seite 31 EU Declaration of Conformity Steinigke Showtechnic GmbH hereby declares that this product (EYE-19 HCL Zoom LED Moving Head Wash, item number 51841313) is in compliance with the essential requirements and other relevant provisions of Directive 2014/53/EU. The complete Declaration of Conformity can be found at www.steinigke.de.

  • Seite 32: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) Projector head (2) LED/lens (3) Yoke (4) Rubber foot (5) Wireless indicator (6) Display (7) Microphone (8) ESDC switch (9) Arrow button left (10) Arrow button down (11) Enter button (12) Arrow button up (13) Arrow button right (14) Fan (15) Carrying handle (16) 3-pin DMX input...

  • Seite 33: Installation

    INSTALLATION Rigging WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations.
  • Seite 34 that this manual can only give in part. The operator must therefore inform himself on the current safety instructions and consider them. The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Install the safety bond by inserting the quick link in the hole of the mounting plate on the bottom of the base. Pull the safety bond over the trussing system etc.

  • Seite 35: Installation Of The Optional Wireless Receiver For Wdmx-Operation (Futurelight Wdr-G4)

    Installation of the optional wireless receiver for WDMX-operation (FUTURELIGHT WDR-G4) CAUTION! Prior to installation, disconnect the device from the mains. Risk of electric shock! Installation steps 1. Remove the wireless DMX receiver from the packaging. The module consists of a threaded rod antenna, a wireless PCB and a connecting cable.

  • Seite 36: Connections

    CONNECTIONS DMX-512 connection / connection between fixtures Projector 3 Projector 2 Projector 1 Starting address 67 Starting address 34 Starting address 1 120 Ohms DMX-512 Controller The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly.

  • Seite 37: Connection To The Mains

    The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the EYE-19 HCL ZOOM will respond to the controller. If you set, for example, the address in the 33 channel mode to channel 34, the EYE-19 HCL ZOOM will use the channel 34 to 66 for control.

  • Seite 38: Dmx Protocol

    If several EYE-19 HCL ZOOM are addressed similarly, they will work synchronically. Press the Up/Down-buttons for setting the desired starting address. Now you can start operating the EYE-19 HCL ZOOM via your lighting controller. Note: After switching on, the device will automatically detect whether DMX 512 data is received or not. If there is no data received at the DMX-input, the display will flash.
  • Seite 39 63 Random strobe-effect 64 255 No function Shutter, strobe Normal Shutter Functions 31 Close 32 223 Strobe-effect with increasing speed 224 255 Open Opening pulse-effect 31 Close 32 223 Pulse-effect with increasing speed 224 255 Open Closing pulse-effect 31 Close 32 223 Pulse-effect with increasing speed 224 255 Open Random strobe-effect...
  • Seite 40 214 255 White 5600 - 8000 K Forwards rainbow effect 255 With increasing speed Backwards rainbow effect 255 With increasing speed Color-change linear & Color Bounce Black Green Blue Lime Amber Cyan Red 0% / Green increasing / Blue 100% / Lime 0% / Amber 0% / Cyan Red 0% / Green 100% / Blue decreasing / Lime 0% / Amber 0% / Cyan Red 0% / Green 100% / Blue 0% / Lime increasing / Amber 0% / Cyan Red 0% / Green decreasing / Blue 0% / Lime 100% / Amber 0% / Cyan...
  • Seite 41 Lime Amber Cyan Red 0% / Green increasing / Blue 100% / Lime 0% / Amber 0% / Cyan Red 0% / Green 100% / Blue decreasing / Lime 0% / Amber 0% / Cyan Red 0% / Green 100% / Blue 0% / Lime increasing / Amber 0% / Cyan Red 0% / Green decreasing / Blue 0% / Lime 100% / Amber 0% / Cyan 83 107 Red 0% / Green 0% / Blue 0% / Lime 100% / Amber increasing / Cyan...
  • Seite 42 255 Cyan 0 - 100 % increasing Red 2 255 Red 0 - 100 % increasing Green 2 255 Green 0 - 100 % increasing Blue 2 255 Blue 0 - 100 % increasing Lime 2 255 Lime 0 - 100 % increasing Amber 2 255 Amber 0 - 100 % increasing Cyan 2...

  • Seite 43: Control Board

    Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing Enter until the display is lit. Browse through the menu by pressing the arrow buttons (up, down, left, right).
  • Seite 44 Silent Mode ON/OFF Low-noise mode Fixture Set 1 PWM (pulse-width 600Hz/1200Hz/2000Hz/ Frequency 2400Hz/4000Hz/25000Hz modulation) Standard DMX channel Extended mode/User’s mode to User Mode 1 Basic-8bit change channel Basic-16bit Users numbers User Max Channel = XX Edit User Preset User modes PAN = CH01 ...
  • Seite 45 If a device with wireless receiver is connected with a DMX-controller via cable, the device will be controlled by the cabled controller and not by the wireless transmitter. Light Max Temperature With this function you can set the inside temperature at which the projector will automatically switch the LED off.
  • Seite 46 With this function, you can select the desired display brightness. Brand Show With this function you can show or hide the brand name 'FUTURELIGHT' on the display. Key lock With this function you can lock the keys of the Control Board to e.g. prevent menu tampering. If this function is activated, the keys will be automatically locked from the last command.
  • Seite 47 Language select With this function, you can select the desired display language. Fixture Set Silent mode With this function, the fan power and the brightness reduce making movement of the fixture less loud. PWM (Pulse-width modulation) With this function you can select the PWM frequency of the LED to 600 Hz, 1200 Hz, 2000 Hz, 2400 Hz, 4000 Hz or 25000 Hz.
  • Seite 48 Sequence With this function, you can run the internal program. You can select the desired program under “Select Chase”. You can set the number of steps under “Edit Chase”. You can edit the individual scenes under “Edit Scenes”. With this function, you can run the individual scenes either automatically, i.e. with the adjusted Step-Time.
  • Seite 49 • Select “Edit Chase” by pressing Up or Down. • Press the Enter-button to confirm. • Press Up or Down to select the desired program. With this function you can edit specific scenes into a specific program. • Press the Enter-button to confirm. 5.

  • Seite 50: Error Messages

    Error Messages When you turn on the fixture, it will make a reset first. The display may show an error message while there are problems with one or more channels. The error message stands for the channels equipped with a testing sensor. For example, when the display shows “Err channel PAN”, it means there is some error in the horizontal movement (PAN), control-channel 1.

  • Seite 51: Tecnical Specifications

    No. 30227862 PSSO DMX cable XLR 5pin 3m bk Neutrik No. 30227825 PSSO PowerCon Connection Cable 3x1.5 1.5m No. 3023503L FUTURELIGHT WDR-G4 wireless DMX receiver PCB No. 51834021 ROADINGER Flightcase 4x EYE-19 No. 31005095 FUTURELIGHT OC-7 Omega Clamp No. 51836978 All information is subject to change without prior notice.
  • Seite 52 Futurelight is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00123553.docx Version 1.0 Publ. 29/04/2019...
